Автомобиль бизнес-класса Daewoo Leganza выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. В этой статье вы найдете описание блоков предохранителей и реле Daewoo Leganza с На блок-схемах и фотографиях выделен предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле вашего Daewoo Leganza может отличаться от представленного. Проверьте назначение по схеме на крышке или в технической документации.
Блок под капотом
Находится рядом с аккумулятором под защитной крышкой.

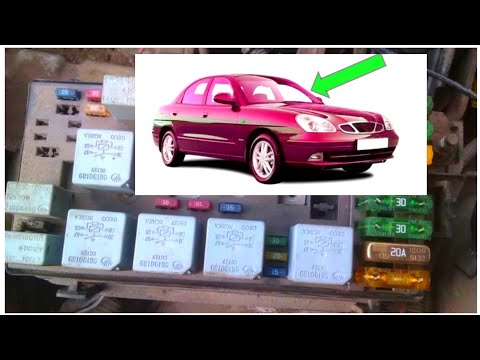

Фото — пример исполнения
Обозначение
Общая схема
Расшифровка
| 1 | 30A Главный предохранитель для предохранителей 1-5 |
| 2 | Мотор аэратора 30А |
| 3 | 20A Вентилятор охлаждения, первая скорость |
| 4 | 60А АБС, ESP |
| 5 | 30A Выключатель питания 2 |
| 6 | 30А Замок зажигания 1 |
| 7 | Окна 20А |
| восемь | 20А Вентилятор охлаждения, вторая скорость |
| девять | 10A Не используется |
| 10 | 15A Не используется |
| одиннадцать | 20A Не используется |
| 12 | 15A Аварийная сигнализация |
| 13 | 25A Не используется |
| 14 | 30A Не используется |
| 15 | 30А обогрев заднего стекла |
| 16 | 20A DIS |
| 17 | Система впрыска 15А |
| 18 | Бронировать |
| 19 | 15А Топливный насос |
| ветры | 10А Наружный свет справа (-а) |
| 21 год | 10А Левый внешний свет (-а) |
| 22 | 15А Электронный блок управления |
| 23 | Стоп-сигналы 20А |
| 24 | Сиденье с электроприводом 20А |
| 25 | 10А Правый дальний свет |
| 26 год | 10A Правый ближний свет |
| 27 | 10A Зеркало с подогревом |
| 28 год | 15A Центральный замок |
| 29 | Антенна 15А |
| тридцать | 10А Левый дальний свет |
| 31 год | 10А Левый ближний свет |
| 32 | 10А Зеркала с электроприводом |
| 33 | 10A Кондиционер |
| 34 | Фары 25А |
| 35 год | Сигнал 10А |
| 36 | Бронировать |
| 37 | 15A Противотуманная фара |
| R1 | Фары |
| R2 | Бензонасос |
| R3 | Передние противотуманные фары |
| R4 | Вентилятор охлаждения, первая скорость |
| R5 | Задние фары |
| R6 | Сигнал |
| R7 | |
| R8 | Кондиционирование воздуха |
| R9 | Вентилятор охлаждения, вторая скорость |
| R10 | Выключатель питания 2 |
| R11 | Обогрев заднего стекла |
| R12 | Выключатель питания 1 |
| Д | Диод — кондиционер |
Блок в салоне
Находится под панелью приборов со стороны водителя, за защитным кожухом.
На обратной стороне будет собственно обозначение элементов.
Фото — схема
Описание
| 1 | 10 / 15A Блок управления, аудиосистема, часы, датчик ключа зажигания |
| 2 | Электронный противоугонный 10А, Круиз-контроль, Диагностика |
| 3 | 15A Предупреждение об опасности, иммобилизатор |
| 4 | Система стеклоочистителей 20 / 25А, система дневных ходовых огней (ДХО) |
| 5 | 10A Комбинация приборов, АБС, зуммер, переключатель резерва, блок автоматического регулирования температуры (ATC), задние противотуманные фонари |
| 6 | 10A Кондиционер, обогрев заднего стекла |
| 7 | 10А Фонарь заднего хода |
| восемь | 20А прикуриватель, внутреннее освещение, подогрев сидений |
| девять | Звуковая система 10А, часы, переключатель блокировки трансмиссии |
| 10 | 15A Блок автоматического контроля температуры (ATC), Часы, Система безопасности |
| одиннадцать | 10A Внутреннее освещение, указатели поворота, аварийная световая сигнализация |
| 12 | 10A Электронная противоугонная система 25A Стеклоочиститель |
| 13 | 15A Система безопасности, датчик скорости |
| 14 | 10A DLC, реверс, круиз-контроль, кондиционер |
| 15 | 15А подушка безопасности, обогрев заднего стекла, реле зажигания 2 |
| 16 | Луке |
| 17 | 10А АБС, ESP |
| 18 | 10А Панель приборов |
| 19 | Замена |
| ветры | Замена |
Предохранитель №8, 20А, отвечает за прикуриватель.
Рядом можно разместить отдельные реле: реле АБС, реле электродвигателя вентилятора отопителя.
