Регулировка ручного тормоза на Сузуки Гранд Витара

Регулировка ручного тормоза на Сузуки Гранд Витара Сузуки

Ручной тормоз следует включать на автомобиль Suzuki Grand Vitara через регулярные промежутки времени. Задача торможения — удерживать автомобиль в неподвижном состоянии. Это особенно важно, если дорога идет под гору. В некоторых случаях необходимо экстренное торможение при выходе из строя основной тормозной системы.

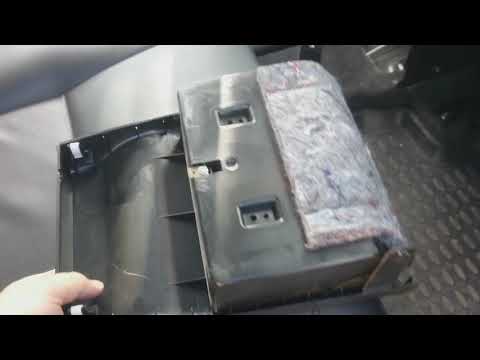

Видео:Как подтянуть ручник Suzuki Grand VitaraСкачать

Как подтянуть ручник Suzuki Grand Vitara

Принцип работы ручного тормоза на Сузуки Гранд Витара

Схема ручного тормоза японского автомобиля Suzuki Grand Vitara

Устройство является остаточной тормозной системой автомобиля Suzuki Grand Vitara.

Чтобы понять, как затянуть ручник на автомобиле Сузуки, нужно иметь представление о его конструкции. Устройство состоит из трех компонентов:

  1. Система наведения. Эту функцию в автомобиле выполняет трос. Этот элемент действует непосредственно на заклинивание колес. Коромысло внизу равномерно распределяет напряжение по разным сторонам.

    Тросы стояночного тормоза проходят под днищем автомобиля.

  2. Исполнительная часть. Это роль тормозных колодок.
  3. Система контроля. Это храповой рычаг, который отвечает за натяжение троса.

    Схема проверки хода рычага стояночного тормоза Suzuki Grand Vitara

    Ход рычага стояночного тормоза («а»): 5-7 зубцов.

Сигнал о включенном тормозе подается сигнальной лампой на панели. Это позволяет водителю снять автомобиль со стояночного тормоза перед началом движения.

Видео:Регулировка ручника сузуки гранд витараСкачать

Регулировка ручника сузуки гранд витара

Необходимость регулировки

По правилам диагностику стояночного тормоза следует проводить ежемесячно. Если эксплуатация автомобиля интенсивная, каждые 30 тысяч километров. При подозрении на признаки неисправности проверка проводится еще чаще. Процедура несложная. Есть еще два удобных способа:

  1. Автомобиль установлен с выключенным двигателем на крутом спуске. Стояночный тормоз находится в центральном положении. Если машина не удерживается и начинает двигаться самостоятельно, потяните за рычаг до упора. Если это не сработает, систему необходимо настроить.

    Работу стояночной тормозной системы проверяют в верхнем положении рычага.

  2. Перед началом движения рычаг стояночного тормоза оттянут до упора. Медленно отпуская сцепление и нажимая на педаль газа, делается попытка тронуться с места. При хорошо настроенной системе двигатель немедленно выключится. Даже небольшое движение вперед указывает на необходимость регулировки ручного тормоза или его ремонта.

    Вытащите его полностью. На предыдущем фото Grand Vitara первого поколения, на этом фото 2006 года.

Основные причины

Причины внеплановых корректировок следующие:

  • недопустимый износ тормозных колодок;
  • зазор между барабаном и колодками превысил норму;
  • после работы по замене тормозных колодок;
  • заменены барабаны;
  • после регулировки тормозных колодок;
  • кабель был заменен.

Важно помнить, что не рекомендуется часто выполнять экстренное торможение ручным тормозом во время движения. Это не его основная функция. Частое злоупотребление этим маневром приведет к износу системы.

Видео:сузуки гранд витара. регулировка ручника.Скачать

сузуки гранд витара. регулировка ручника.

Порядок проведения работ по натяжке троса

Если в машине перестала работать система ручного тормоза, нет необходимости немедленно заменять трос. В большинстве случаев вы можете просто отрегулировать его натяжение.

Для этого заранее подготовлены инструменты:

  • джек;
  • набор гаечных ключей рожковых;
  • кривошип;
  • перчатки;
  • джек.

лучше всего иметь под рукой телескопический домкрат, но при его отсутствии реечный механизм будет достаточно. Перед началом работы убедитесь, что рычаг, держатель и трос в хорошем состоянии. Убедитесь, что в тормозной системе нет воздуха.

Алгоритм для версии с задними барабанными тормозами

Так выглядят барабанные тормоза. На фото автомобиль выпуска 2006 года выпуска.

  1. Рычаг ручного тормоза полностью отпущен. При этом несколько раз резко нажимается педаль тормоза. В этом случае зазоры между колодками и барабаном устанавливаются автоматически. После этого ручной тормоз несколько раз поднимается и опускается вверх и вниз.
  2. Затем рычаг тянут до упора и проверяется система. Если количество нажатий достигает 10-11, это норма и регулировка не требуется. В противном случае работу следует продолжить.
  3. Натяжитель троса находится в салоне под обшивкой центрального подлокотника.

    Под этой крышкой спрятан трос ручного тормоза.

  4. Чтобы получить доступ к регулировочной гайке, необходимо снять заднюю крышку.Чтобы получить доступ к болтам, необходимо снять меховой коврик.

    Откройте подстаканники, вставьте отвертку с тряпкой в ​​прорезь и поверните так, чтобы зажимы выскочили.

  5. Нижняя часть панели поддерживается скрытыми ушками.

    Чтобы вытащить уши, нужно вдавить отверткой в ​​прорезь.

  6. После снятия крышки открывается доступ к блоку настройки.

    Посмотрим на прицел регулировочной гайки.

  7. Рычаг опускается в нижнее положение, полностью ослабляя трос.

    Натяжение стояночного тормоза с регулировочной гайкой в ​​Suzuki Grand Vitara

    Туловище подтягивается поворотом гайки по часовой стрелке.

  8. Контргайка откручивается, и необходимое натяжение троса достигается поворотом регулятора.
  9. После этого затягивается контргайка и проверяется ручник

При снятии задней крышки есть риск повредить пластиковые фиксаторы. Как этого избежать? Подлокотник полностью съемный:

Разобрал подлокотник центральной консоли в салоне Сузуки Гранд Витара

Придется снять декоративные накладки и панель с кнопками.

А подлокотник можно только поднять, а гайку крутить будет неудобно:

Болты нижнего крепления центрального подлокотника в кабине Suzuki Grand Vitara Откручиваем винты внутри подлокотника. Винты бокового крепления подлокотника в кабине Suzuki Grand Vitara Откручиваем боковые саморезы. Блок регулировки стояночного тормоза со слегка приподнятым подлокотником в Suzuki Grand Vitara Поднимите подлокотник и посмотрите на гайку.

Алгоритм для версии с задними дисковыми тормозами

  1. Задняя часть автомобиля поднимается, ставится на подставки и снимаются оба колеса.

    Не потеряйте колпак.

  2. Снимаем заглушку.

    Снимите резиновую заглушку с помощью отвертки.

  3. При вращении диска одного из задних колес отверстие, расположенное на нем, совмещается с регистром колодки.
    Регулировочное отверстие в заднем тормозном диске Suzuki Grand Vitara Отверстие в диске после снятия заглушки. Suzuki Grand Vitara - регулятор схождения тормозных колодок задних дисковых тормозов Регулятор колодок, диск снят для наглядности, при регулировке снимать не нужно!
  4. Вставляется отвертка, и регулировочное кольцо начинает вращаться, пока колодки полностью не войдут в зацепление.
  5. Кольцо откручивается отверткой в ​​обратном направлении до тех пор, пока диск не начнет свободно вращаться.

    Направление вращения задней колодки дискового тормоза регистрируют в Suzuki Grand Vitara

    При вращении по зеленой стрелке болт откручивается и раздвигает колодки, по красной — колодки перемещаются.

  6. Такие же манипуляции проделываем и со вторым колесом.
  7. После этого трос настраивается.

Видео:Как отрегулировать ручник на Сузуки Гранд витара года 2007.Скачать

Как отрегулировать ручник на Сузуки Гранд витара года 2007.



Процесс регулировки ручного тормоза на Grand Vitara относится к работе, которую вы можете выполнить самостоятельно. Для этого даже не нужен гараж.

🔍 Видео

Где находится регулировка ручника на SUZUKI GRAND VITARAСкачать

Где находится регулировка ручника на SUZUKI GRAND VITARA

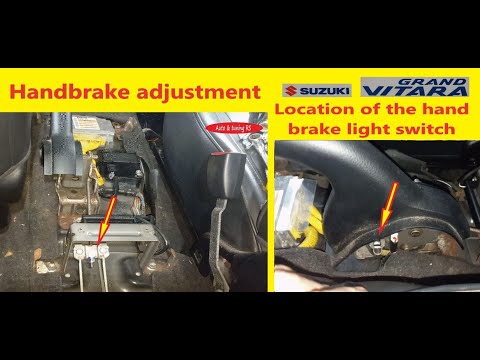

Регулировка Ручника ручного тормоза / Расположение Концевик ручника на Сузуки Гранд ВитараСкачать
