Блок-схема предохранителей (расположение предохранителей), расположение и назначение предохранителей Maruti Suzuki Vitara Brezza (2016, 2017, 2018, 2019).

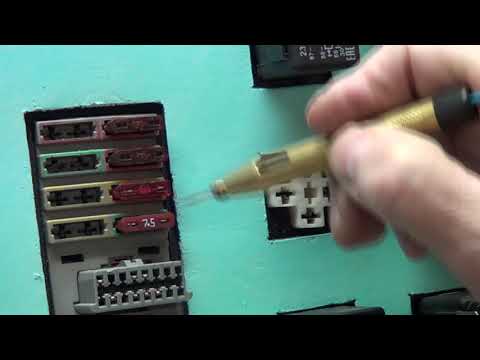

Проверка и замена предохранителей
Предохранители плавятся в случае перегрузки, чтобы предотвратить повреждение проводки и электрического оборудования. Если освещение, аксессуары или другие электрические элементы управления не работают, проверьте соответствующий предохранитель. Посмотрите через чистую сторону предохранителя, чтобы убедиться, что провод не ослаблен внутри. Если это так, предохранитель перегорел и его необходимо заменить.
Уведомление
- Перед заменой предохранителей поверните ключ зажигания в положение «LOCK» и выключите все электрические аксессуары.
- Обязательно замените перегоревший предохранитель на предохранитель соответствующей силы тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
- Никогда не используйте замену, например провод, даже для временного ремонта или серьезного электрического повреждения, это может привести к пожару.
- Мы рекомендуем всегда иметь при себе запасные предохранители.
- Если главный предохранитель или главный предохранитель перегорел, убедитесь, что ваш автомобиль был проверен на официальной станции техобслуживания Suzuki.
- Если вы замените предохранитель, а новый быстро перегорит, у вас может быть серьезная проблема с электричеством. Немедленно проверьте автомобиль на официальной станции техобслуживания Suzuki.
В вашем автомобиле есть три типа предохранителей, как описано ниже:
- Главный предохранитель: главный предохранитель потребляет ток непосредственно от аккумулятора.
- Первичные предохранители: эти предохранители расположены между главным предохранителем и отдельными предохранителями и предназначены для групп электрических нагрузок.
- Индивидуальные предохранители: эти предохранители предназначены для отдельных электрических цепей.
Блок предохранителей на приборной панели
Блок предохранителей расположен под приборной панелью со стороны пассажира.
Чтобы приблизиться к предохранителям, снимите зажимы (1) с помощью отвертки с плоским лезвием, как показано на рисунке, затем снимите крышку (2).
Диаграмма (Тип 1)
| № | А | Функция / компонент |
|---|---|---|
| 1 | — | Не используется |
| 2 | ветры | Таймер стеклоподъемника |
| 3 | 15 | Блокировка рулевого управления |
| 4 | ветры | Обогрев заднего стекла |
| 5 | ветры | Лука |
| 6 | 10 | ДХО |
| 7 | 10 | Зеркало с подогревом |
| восемь | 7,5 | Стартовый сигнал |
| девять | 15 | Розетка для принадлежностей 2 |
| 10 | тридцать | Стеклоподъемник |
| одиннадцать | 10 | Опасность |
| 12 | 7,5 | BCM |
| 13 | 15 | Катушка зажигания |
| 14 | 10 | Модуль управления АБС |
| 15 | 15 | Разъем для аксессуаров |
| 16 | 10 | Контроллер A-STOP |
| 17 | 15 | Рог |
| 18 | 10 | Стоп сигнал |
| 19 | 10 | Воздушная подушка |
| ветры | 10 | Дежурный свет |
| 21 год | 15 | Дворники |
| 22 | тридцать | Передний дворник |
| 23 | 10 | Купол света |
| 24 | 15 | 4WD |
| 25 | 7,5 | Задний противотуманный фонарь |
| 26 год | — | Не используется |
| 27 | 7,5 | Сигнал зажигания -1 |
| 28 год | 15 | Радио 2 |
| 29 | 10 | Розетка для принадлежностей 3 |
| тридцать | 15 | Радио |
| 31 год | 10 | Задний свет |
| 32 | ветры | D / L |
| 33 | 7,5 | Автоматическая регулировка скорости |
| 34 | 10 | Метр |
| 35 лет | 7,5 | Сигнал зажигания-2 |
| 36 | ветры | Сиденье с подогревом |
Объявления
Схема (Тип 2)
| № | А | Функция / компонент |
|---|---|---|
| 1 | 15 | АКК-2 |
| 2 | 15 | АКК-1 |
| 3 | 10 | Задний свет |
| 4 | 15 | Рог |
| 5 | 10 | Купол света |
| 6 | 15 | Радио |
| 7 | 10 | Брюшные мышцы |
| восемь | ветры | Таймер стеклоподъемника |
| девять | 10 | Опасность |
| 10 | ветры | D / L |
| одиннадцать | 7,5 | Сигнал зажигания-2 |
| 12 | тридцать | Передний дворник |
| 13 | 15 | Дворники |
| 14 | 7,5 | Стартовый сигнал |
| 15 | 15 | Катушка зажигания |
| 16 | 10 | Метр |
| 17 | 10 | Дежурный свет |
| 18 | 10 | Воздушная подушка |
| 19 | 7,5 | Автоматическая регулировка скорости |
| ветры | 7,5 | Сигнал зажигания |
Схема блока предохранителей в моторном отсеке
Главный предохранитель, первичные предохранители и некоторые отдельные предохранители расположены в моторном отсеке. Если главный предохранитель перегорит, ни один из электрических компонентов не будет работать. Если главный предохранитель перегорел, никакие электрические компоненты в соответствующей группе нагрузки работать не будут.
Чтобы снять предохранитель, используйте съемник предохранителя, расположенный на задней стороне крышки блока предохранителей. Сила тока каждого предохранителя указана на задней стороне крышки блока предохранителей.
Объявления
| № | А | Функция / компонент |
|---|---|---|
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| восемь | 50 | Замок зажигания -2 |
| девять | 7,5 | ECM |
| 10 | 10 | Воздушный компрессор |
| одиннадцать | тридцать | FI |
| 12 | ветры | Бензонасос |
| 13 | тридцать | Резервное копирование |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40 | Вентилятор радиатора |
| 17 | — | Не используется |
| 18 | тридцать | Вентилятор |
| 19 | тридцать | Пусковой двигатель |
| ветры | 40 | Двигатель с АБС |
| 21 год | 10 | Стоп сигнал |
| 22 | Не используется | |
| 23 | 25 | Светодиодный основной свет |
| 24 | 25 | Модуль управления АБС |
| 25 | 15 | Фара ближняя (левая) |
| 26 год | 15 | Фара ближняя (правая) |
| 27 | 10 | Передняя противотуманная фара |
| 28 год | 40 | Выключатель |
| 29 | 7,5 | Стартовый сигнал |
| тридцать | — | Не используется |
| 31 год | — | Не используется |
| 32 | 15 | Высокий маяк (справа) |
| 33 | 15 | Фара дальнего света (левая) |
| 34 | ветры | INJ DRV |
| 35 лет | 10 | FI2 |
| 36 | — | Не используется |
