Схема предохранителей Honda Fit (GE 2009-2014)

Схема предохранителей Honda Fit (GE 2009-2014) Хонда

В этой статье мы рассмотрим Honda Fit (GE) второго поколения с 2009 по 2014 год. Здесь вы найдете блок-схемы предохранителей Honda Fit 2009, 2010, 2011, 2012, 2013 и 2014 годов, узнаете расположение предохранителей панель предохранителей внутри автомобиля и выясните назначение каждого предохранителя (расположение предохранителей).

Схема предохранителей Honda Fit (GE 2009-2014)

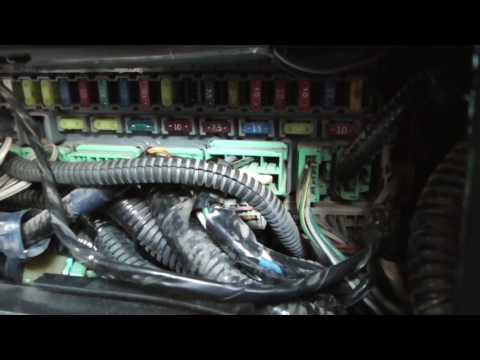

Видео:Блок предохранителей Honda Fit/Jazz. Расположение под капотом.Скачать

Блок предохранителей Honda Fit/Jazz. Расположение под капотом.

Расположение блока предохранителей

Предохранители автомобиля расположены в двух блоках предохранителей.

Пассажирский салон

Внутренний блок предохранителей расположен за панелью.

Расположение предохранителей в салоне: Honda Fit (GE; 2009-2014)

Чтобы получить к нему доступ, потяните крышку предохранителя на себя. Расположение предохранителей указано на этикетке на боковой панели.

Схема предохранителей Honda Fit (GE 2009-2014)

Моторного отсека

Блок предохранителей под капотом расположен на плюсовом полюсе аккумуляторной батареи.

Расположение предохранителей в моторном отсеке: Honda Fit (GE; 2009-2014)

Видео:Fuse box location and diagrams: Honda Fit (GE; 2009-2014)Скачать

Fuse box location and diagrams: Honda Fit (GE; 2009-2014)

Схемы блока предохранителей

Пассажирский салон

Блок-схема предохранителей комбинации приборов: Honda Fit (2009, 2010, 2011, 2012, 2013, 2014)

Назначение предохранителей в салоне автомобиля

Нет.Ампер.Цепи защищены
110 АРезервное копирование
2(7,5 А)TPMS (при наличии)
320 АОкно водителя
4Не используется
510 АДежурный свет
610 АSRS
7(10А)Редуктор SOL (при наличии)
восемь7,5 АSRS
девять(20 А)Противотуманные фары (если есть)
107,5 АКондиционер (при наличии)
одиннадцать7,5 АABS / VSA (при наличии)
1210 ААЧГ
1320 АРазъем ACC
147,5 АБлокировка клавиш / Радио
157,5 АДневной ходовой свет
1610 АЗадний стеклоочиститель
1720 АСтекло переднего пассажира
1820 АЗаднее стекло со стороны пассажира
1920 АЛифт заднего стекла со стороны водителя
ветры15 АБензонасос
21 год15 АСтиральная машина
227,5 Аметр
2310 Аопасность
2410 АСтоп / гудок
25Не используется
2610 АTHE F
27(30 А)Замок основной двери (при наличии)
28 год20 АГлавный маяк
2910 АМаленький свет
тридцать30 АДвигатель главного вентилятора
31 годНе используется
3210 АБлижний свет, правая фара
3315 АКатушка IG
3410 АЛевая фара ближнего света
35 лет(15 А)Дверной замок (при наличии)
36(15 А)Дверной замок (при наличии)
3730 АABS / VSA FSR (при наличии)
38(15 А)Дверной замок (при наличии)
3915 АIGP
40Не используется
41 годНе используется
42Не используется
43 года(7,5 А)Сцепление MG
44 год7,5 АСТС
45Не используется
46Не используется
47(30 А)Дополнительный вентиляторный двигатель
4810 АОслепляющая левая фара
49(15 А)Дверной замок (при наличии)
50(15 А)Дверной замок (при наличии)
5110 АДальний свет, правая фара
5215 АDBW
53Не используется
5420 АОбогрев заднего стекла (при наличии)
5510 АЗеркало с подогревом (при наличии)
5630 АПередний дворник
57 год30 АМотор вентилятора
5830 АДвигатель ABS / VSA (при наличии)
5920 ЛА 30 ЛАЗадний обогреватель
6050 А / 40 АГлавный IG / Основной вариант
6130 АРадио
62Не используется



Моторный отсек (на АКБ)

Схема блока предохранителей под капотом: Honda Fit (2009, 2010, 2011, 2012, 2013, 2014)

Назначение предохранителей в моторном отсеке (на АКБ)

Ампер.Цепи защищены
100 ААккумулятор
70 АEPS
20 АРог / опасность
