Предохранители и реле в Нексии

Предохранители и реле в Нексии Дэу

На Daewoo Nexia расположение предохранителей и реле можно увидеть снизу, под рулевой колонкой, открыв декоративную крышку. Предохранители и реле спрятаны внизу.

Однажды на своей Нексии я вставил видеорегистратор в прикуриватель и он оказался неисправным и заблокированным. Я был в движении, и моя плата сразу выключилась, загорелся значок батареи. Думал сломался генератор. Потом я нашел эту статью и понял, что предохранитель просто перегорел.

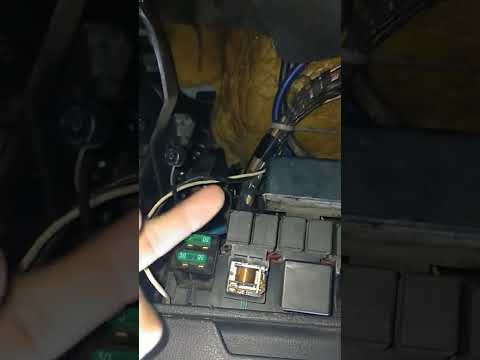

Видео:Вот блок предохранителей ДЭУ Нексия n 100 .n 150. 1994 -- 2016 г.Что за что отвечает.Скачать

Вот блок предохранителей ДЭУ Нексия n 100 .n 150. 1994 -- 2016 г.Что за что отвечает.

Расположение предохранителей

Для тех, кому срочно нужно посмотреть расположение предохранителей — таблица.

номер и цвет предохранителя
(сила тока, А)
защищенная цепь
f1(10) красныйэлектронный блок управления двигателем (цепь аккумуляторной батареи)
f2 (10) красныйгабаритные огни, подсветка номерного знака
f3 (10) красныйподушка безопасности (при наличии)
f4 (20) желтыйфары дальнего света
f5 (10) красныйближний свет и электрокорректор (если установлен) левой фары
f6 (10) красныйближний свет и электрокорректор (если есть) правой фары
f7 (30) зеленыйтопливный насос, форсунки
f8 (20) желтыйуказатели поворотов, аварийная сигнализация, стоп-сигналы,
антиблокировочная система тормозов (абс) (при наличии)
f9 (30) зеленыйстеклоочиститель и омыватель лобового стекла
f10 (10) красныйгорловина топливного бака крышка люка электропривод, абс (если
система установлена)
f11 (10) красныйреле включения компрессора кондиционера (если кондиционер установлен)
f12 (30) зеленыйдвигатель вентилятора охлаждения (низкая скорость)
f13 (20) желтыйкомбинация приборов, часы, прикуриватель, зуммер,
генератор, фонари заднего хода, выключатель и реле электронагревателя
заднее стекло
f14 (30) зеленыйдвигатель охлаждающего вентилятора (высокая скорость), звуковой
подписать
f15 (30) зеленыйплафон, часы, плафон, электропривод
антенны (если установлены)
f16 (10) красныйэлектрические стеклоподъемники (если установлены)
f17 (10) красныйавтомагнитола (схема зажигания)
f18 (30) зеленыйавтомагнитола (цепь от батареи), электрозамок
багажник, обогрев заднего стекла, дверной замок
(если установлено)
f19 (30) зеленыйдвигатель вентилятора отопителя
f20 (30) зеленыйпротивотуманные фары

Видео:Блок предохранителей Дэу Нексия, схема предохранителей Дэу Нексия.Скачать

Блок предохранителей Дэу Нексия, схема предохранителей Дэу Нексия.

Блок предохранителей в Нексии

Предохранители в Нексии отвечают за безопасность электроприборов. При закрытии предохранитель сгорает первым, защищая таким образом прибор. Схема блока предохранителей на Нексии 8кл 16кл идентична и на Нексии н100 и н150 блоки также взаимозаменяемы.
Такая схема должна быть под рукой у каждого уважающего себя автомобилиста. Предохранители также следует заменять при выключенном двигателе.
У Nexia двойной блок предохранителей, основные предохранители и реле расположены на видимой внешней стороне, а остальные реле — на обратной.

Чтобы различать друг друга, предохранители бывают разных цветов. Каждый цвет имеет рейтинг усилителя.

предохранитель 10А нексия

Красный — 10 ампер

предохранитель 15А нексия

Синий — 15 ампер

предохранитель 20А нексия

Желтый — 20 ампер

Зеленый предохранитель 30А Нексия

Зеленый — 30 ампер

Видео:Предохранители Дэу Нексия n150 n100 и реле с назначением и схемами блоковСкачать

Предохранители Дэу Нексия n150 n100 и реле с назначением и схемами блоков

Предохранители применяемые в Нексии

Схема блока предохранителей нексия Расположение и назначение предохранителей

(Нажмите на интересующий вас предохранитель и узнайте за что он отвечает)

РЕЛЕ 1f1
10А
f2
10А
f3
15А
f4
20 А
f5
10А
f6
10А
РЕЛЕ 3
f7
30А
f8
20 А
f9
30А
f10
30А
f11
10А
f12
30А
РЕЛЕ 4
РЕЛЕ 2f13
20 А
f14
30А
f15
20 А
f16
30А
f17
10А
f18
30А

блок предохранителей определенное фото

Какой предохранитель за что отвечает, узнаем ниже.

  • Предохранитель F1 Электронный блок управления двигателем (ECU) — 10А

Этот предохранитель отвечает за питание мозга, если вы достанете этот предохранитель, машина не заведется.

  • Предохранитель F2 Задние фонари и фонари номерного знака — 10А

Если подсветка номерного знака и габаритные огни не работают, проверьте этот предохранитель.

  • Предохранитель F3 Предохранитель шел на мозг, но на некоторых моделях. — 15А

Тоже предохранитель на мозги, но в большинстве машин там пустое место.

  • Предохранитель F4 Дальний свет — 20А

Предохранитель отвечает за одновременное срабатывание обеих ламп дальнего света, поэтому, если дальний свет не горит, проверьте этот предохранитель. Если не горит ни правый, ни левый дальний свет, причина скорее всего в предохранителе, если не горит с одной стороны, то перегорела лампочка.

  • Предохранитель F5 Левый ближний свет и электрокорректор левой фары — 10А

Ближний свет с электрокорректором направления светового луча, если у вас не работает корректор и не горит ближний свет то проверьте предохранитель

  • Предохранитель F6 Правый ближний свет, корректор правой фары — 10А

То же, что и f5, но справа от машины

  • Предохранитель F7 Топливный насос (топливный насос в топливном баке) — 30А

На бензонасос идет предохранитель на 30 ампер, большего ставить не рекомендуется.

  • Предохранитель F8 Аварийка боковая мигающая (направленная) — 20А

Аварийка может закрывать свет, если у вас этот предохранитель перегрелся то проверьте аварийку или поворотники

  • Предохранитель F9 Wiper (стеклоочиститель) — 30А

Если дворники не работают, то не факт, что дело в предохранителе, но проверить стоит

  • Предохранитель F10 Горловина топливного бака (активатор электрозамка лючка бензобака) — 10А

Зимой частая проблема — ворота не открываются, если слишком сильно нажимать на кнопку, то скорее всего выходит из строя электродвигатель, но сначала проверьте предохранитель

  • Предохранитель F11 компрессора кондиционера (реле) — 10А

Согласно распиновке схемы предохранителей на Нексии есть предохранитель кондиционера, если кондиционера нет, то предохранителя нет.

  • Предохранитель F12 Вентилятор охлаждения радиатора системы охлаждения (малая скорость) — 30А

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением моторов.

  • Предохранитель F13 Панель приборов, прикуриватель, звуковой сигнал, освещение вещевого ящика (бардачок) — 20А

Если он вырубит вас за это раньше, значит, где-то коротит. Как только этот предохранитель перегорит, вы сразу поймете, что панель приборов отключится, прикуриватель перестанет работать.

  • Предохранитель F14 Вентилятор Нексии (максимальная скорость) — 30А

Всегда держите предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

  • Предохранитель F15 Лампы освещения салона радиоантенны — 20А

Если свет в салоне не горит, то виноват предохранитель или лампочка. Сначала проверьте предохранитель

  • Предохранитель F16 Стеклоподъемник — 30А

Если ни один из стеклоподъемников не работает, то перегорел передний. Обычно горят зимой.

  • Предохранитель F17 Радио — 10А

Если радио не работает, посмотрите на него

  • Предохранитель F18 Привод замка багажника, центральный замок, батарея радио — 30А

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это перегоревший предохранитель.

РЕЛЕ 1 указатели поворота

РЕЛЕ 2 двигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливный насос

Если вы хотите узнать больше о реле бензонасоса, рекомендую прочитать нашу статью.

РЕЛЕ 4 противотуманных фар

Видео:Что делать если нексия не заводится И как правильно подключать дополнительные опцииСкачать

Что делать если нексия не заводится И как правильно подключать дополнительные опции

Реле с обратной стороны блока предохранителей

У Нексии еще есть несколько важных реле и предохранителей в задней части блока предохранителей.

реле дальнего света нексия

  • Предохранитель F19 отвечает за кондиционер
  • Предохранитель F20 отвечает за противотуманные фары

РЕЛЕ 5 Главное реле коммутационных цепей большой мощности

РЕЛЕ 6 режимов стеклоочистителя

РЕЛЕ 7 Обогрев заднего стекла. Обогрев заднего стекла имеет функцию автоматического отключения.

РЕЛЕ 8 Ближний свет при одновременном включении дальнего света

РЕЛЕ 9 Звуковой сигнал

РЕЛЕ 10 Реле компрессора кондиционера

РЕЛЕ 11 Вентилятор охлаждения радиатора (низкая скорость)

РЕЛЕ 12 Фары

РЕЛЕ 13 наружного освещения

РЕЛЕ 14 Зуммер, загорается, если ремень безопасности не пристегнут.

Предохранители защищают устройство или устройство от выхода из строя. Они перегорают при приложении к цепи высокой нагрузки, поэтому категорически запрещается устанавливать предохранитель большего размера, так как это может привести к возгоранию проводки. Если предохранитель не сработал и не перегорел, значит предварительное значение выбрано неправильно. Измеряется в амперах, купить предохранители для Нексии можно в любом магазине, а если запчастей нет, то можно достать из другого места, не влияющего на нормальную работу автомобиля: кондиционер, антенну и свет в салоне.

Также запрещено ставить вместо предохранителей временные перемычки, это тоже может плохо кончиться для вашей Нексии.

Добавьте статью в закладки или поделитесь ею с другом, чтобы схема всегда была под рукой.
