Распиновка магнитолы Сitroen С4 (5 видео)

Подключение магнитолы Pioneer X580bt. Я этого не особо понимаю, поэтому с помощью Alexxxx2222 Большое спасибо уже много раз помогали мне дельными советами. Я решил.
Магнитола у меня нормальная RD4, распиновка у нее:

Контакт 1: правый задний аудио +
Контакт 2: передний правый аудиосистема +
Контакт 3: передний левый аудиосистема +
Контакт 4: задний левый аудиосистема +
Контакт 5: правый задний аудиосистема —
Контакт 6: передний правый аудиосистема —
Контакт 7: передний левый аудиосистема —
Контакт 8: задний левый аудиосистема —
___ (контакты с 1 по 8 — это выходы усилителей мощности на динамики)
Контакт 9: не используется
Контакт 10: CAN с высоким уровнем передачи данных
Контакт 11: + 12В дистанционно коммутируемый — выход сигнала для включения внешних устройств (усилителей)
Контакт 12: аккумулятор + 12В для питания магнитолы
Контакт 13: низкий уровень данных CAN
Контакт 14: внешнее отключение звука — вход для сигнала отключения звука, например, от громкой связи
Контакт 15: не используется
Контакт 16: земля — «земля» магнитолы

Часть B
Контакт 1: AUX правый аудиосигнал 2
Контакт 2: заземление аудиосигнала AUX 2
Контакт 3: не используется
Контакт 4: правый аудиосигнал AUX 1 — правый канал входа AUX
Контакт 5: не используется
Контакт 6: не используется
Контакт 7: левый аудиоразъем AUX 2
Контакт 8: не используется
Контакт 9: не используется (микрофон)
Контакт 10: левый аудиосигнал AUX 1 — левый канал входа AUX
Контакт 11: земля аудио AUX 1 — земля входа AUX
Контакт 12: не используется

Часть C
Контакт 1: заземление CDC (CD-чейнджер)
Контакт 2: низкий уровень данных CAN CDC
Контакт 3: + аккумулятор CDC
Контакт 4: Audio Right CDC
Контакт 5: не используется
Контакт 6: не используется
Контакт 7: CAN с высоким уровнем передачи данных
Контакт 8: заземление аудио CDC
Контакт 9: не используется
Контакт 10: левый аудио CDC
Контакт 11: не используется
Контакт 12: не используется

Ребята уже обратились за помощью и помогли мне огромное спасибо! Но была неполная компоновка выходов, а только акустические. И когда я увидел свой Maufun вживую и заметил несколько неиспользуемых выходов в самой магнитоле и не было даже блока ((буду очень признателен всем, кто подскажет или даст ссылку на полную распиновку с описанием. Я очень интересует выходы PART_ B и PART_C. Возможно у меня майфунов много, но я не знал))

Привет, Саня! Не просила, просто не успеваю везде быть))) Даже под эту музыку погрязла в еде! Сколько времени нужно, чтобы все разобрать и аккуратно разогнать весь блок питания и акустический кабель, эту проблему я почти победил)) Завтра осталось еще немного и начну подключаться к майфуну. И посмотрим, чем все это пахнет))

Подскажите пожалуйста! Подходит ли этот усилитель на передние Morel Tempo 6 и задние Morel Tempo Coax 6? Www.sotmarket.ru/product/blaupunkt-gta-470.html

Да, будет, но я бы не стал тратить деньги на этот усилитель! Манит своей ценой, но я думаю, что они переоценили мощность и качество звука будет очень низким.Это чисто мои предположения! Лично я больше доверяю Киксам, дешевым и злым. Я обработал старую и теперь буду носить ее временно. Я не прогрелся и звук нормальный за свои деньги. А если гоняться за качеством, то это уже другие марки и цены уже не детские. Следующий тоже возьму Киксовый, но если есть деньги, то хочу процессор. С новой акустикой я еще не определился, все это так грустно выбирать дешевую и достойную)) Сейчас вся система построена на дешевый бюджет, беру все в шкафу знаю этл именно то, что я хочу, но почему мне интересно, что выйдет из моих безумных идей !

А если хочется много информации, то поищи в группе Автозвук, там можно спросить совета и найти для себя много интересного. Но не слушайте обсуждение, бывает такая ерунда)) Но за наблюдения, отличная группа !

Большинство головных устройств Peugeot не имеют встроенного USB. Давайте попробуем разобраться, как вы можете пройти весь процесс самостоятельно, чтобы не платить слишком много лишних денег из своего кармана, чтобы получить эту функцию. Напоминаем, что он позволяет слушать музыку с карты памяти.

Интерьер автомобиля Peugeot

Вот просто множество моделей иномарок, не имеющих такой возможности на обычных магнитолах. Таким образом, проблема распиновки магнитолы RD4 своими руками позволит не только не думать о замене штатной магнитолы, но и существенно сэкономить.

USB — это универсальная последовательная шина. Многие магнитолы имеют свой опознавательный знак, что позволяет легко украсть разъем, необходимый для этой функции.

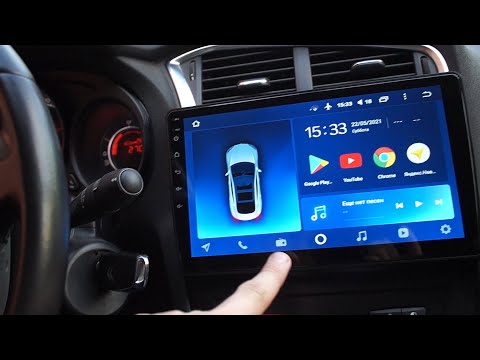

Видео:Магнитола Teyes CC3 для Citroen C4 2004-2014Скачать

Бюджетная встройка USB

Есть несколько вариантов, в которых магнитола RD4 для Peugeot будет иметь собственный USB. Итак, приступим. В некоторых случаях, чтобы получить эту функцию, вы можете просто улучшить всю мультисистему. Для этого нам понадобится простой мп3 плеер от обычного диктофона.

Автомобильное радио RD4

Примечание. У нашего музыкального плеера должен быть аудиовыход, иначе обычный слот для прослушивания музыки через наушники.

Эта опция позволит нам получить необходимый сигнал с последующей его передачей на автомагнитолу. Далее необходимо иметь хотя бы небольшой опыт работы со сварщиком. А можно приступить к изготовлению распиновки магнитолы RD4 своими руками. Наша инструкция позволит вам иметь свой MP3-плеер или флешку в магнитоле, где вам не нужно будет использовать диски для прослушивания любимой музыки.

RD4 для Peugeot

Давайте просканируем нашу систему и начнем извлекать CD-привод.
для питания плеера необходимо получить питание от стандартного устройства.
Вы должны выяснить напряжение читателя. Это необходимо для реализации схемы преобразователя.
Звуковой сигнал берется с выхода нашего MP3, мы подаем его на вход AUX нашей мультисистемы. Для этого берем пряди с защитной оплеткой. На схеме автомагнитолы ищем контакт входа аудиосигнала. К нему припаиваем провод считывателя.
После этого плата собирается. Для удобства использования помещаем разъем USB в отверстие для кассет или дисков.
Подключаем все провода максимально аккуратно, чтобы исключить возможность короткого замыкания.
Берем неиспользуемые кнопки привода компакт-дисков для управления нашим плеером.
Последний шаг — собрать нашу автомагнитолу, переустановить ее и наслаждаться любимой музыкой, которая есть на нашей флеш-карте.

Автомобильное радио

Перед прослушиванием не забудьте активировать режим AUX. Все, что вам нужно, подскажет фото и видео инструкция.

Видео:УСТАНОВКА ШТАТНОГО ГУ CITROEN C4 2010 - 2016Скачать

Функции магнитолы RD4 Пежо

Если у вас есть автомобиль Peugeot, в нем есть магнитола RD4 MP3, то вам будет интересно узнать все доступные особенности этой модели. Давайте рассмотрим все особенности основного блока RD4.
