Замена ламп Дэу Нексия n100/n150

Замена ламп Дэу Нексия n100/n150 Инфинити

Задний фонарь включает в себя поворотники, задний фонарь, противотуманные фары, габаритные огни и стоп-сигналы.

Все огни, за исключением комбинированного света с двумя нитями накаливания габаритного огня и сигнала торможения, являются однониточными. Доступ к фонарям и держателям задних фонарей осуществляется из багажника автомобиля. Работа показана на левом заднем фонаре.

Чтобы заменить лампочки задних фонарей, действуйте следующим образом.

Замена ламп Daewoo Nexia N100 / N150

Снимите левую облицовку багажного отделения (см. «Снятие заднего бампера»).

Замена ламп Daewoo Nexia N100 / N150

Повернув патрон габаритного огня и сигнала тормоза против часовой стрелки, выньте его из корпуса лампы.
Нажав на лампу и повернув ее против часовой стрелки, извлеките лампу из патрона и замените ее новой лампой P21 / 5W.
Следует отметить, что выступы на основании комбинированного габаритного огня и стоп-сигнала находятся на разных уровнях и должны входить в соответствующие пазы розетки.

Замена ламп Daewoo Nexia N100 / N150

Повернув патрон указателя поворота против часовой стрелки, снимите его с корпуса лампы.

Замена ламп Daewoo Nexia N100 / N150

Нажав на лампу и повернув ее против часовой стрелки, извлеките лампу из патрона и замените ее новой лампой PY21W.
Аналогичным образом замените лампу противотуманной фары P21W.

Замена ламп Daewoo Nexia N100 / N150

Повернув реверсивный патрон против часовой стрелки, выньте его из патрона, затем выньте лампу из патрона, потянув ее по оси патрона, и замените ее новой лампочкой W16W.

Замена ламп Daewoo Nexia N100 / N150

На корпусе задней фары есть маркировка лампы рядом с отверстиями патрона, чтобы указать, какую лампу следует установить в патрон.
Чтобы снять блок заднего фонаря, действуйте следующим образом.
Снимите обивку левого багажного отделения.

Замена ламп Daewoo Nexia N100 / N150

Ключом на «10» отверните нижнюю левую гайку. Ключом на «8» открутите остальные три гайки крепления левой лампы.
Освобождаем задний бампер от всех креплений со стороны снимаемого фонаря (см. «Снятие заднего бампера»).
Отодвигаем бампер назад так, чтобы штифт крепления бампера вышел из отверстия лампы.

Замена ламп Daewoo Nexia N100 / N150

Отделение лампы от корпуса и отсоединение заднего блока проводов от блока фонаря…

Замена ламп Daewoo Nexia N100 / N150

Снимаем задний фонарь.

Замена ламп Daewoo Nexia N100 / N150

Снимите прокладку. Если прокладка треснула или порвалась, ее необходимо заменить.


Содержание
  1. Какие лампочки в приборной панели дэу нексия. Описание датчиков приборной панели дэу нексия
  2. Описание и расположение индикаторов и приборов на панели
  3. Возможные неисправности
  4. Инструкция по замене лампочек в приборной панели своими руками
  5. Индикаторы и приборы на панели Дэу Нексия
  6. Неисправности приборной панели
  7. Описание замены лампочки в приборной панели Дэу Нексия
  8. Лампа ближнего света на Дэу Нексия – как заменить вышедший из строя элемент быстро и качественно
  9. Причины плохого света и способы их решения
  10. Описание рабочего процесса
  11. Поэтапное описание работы
  12. Особенности замены в N150
  13. Вывод
  14. Предохранители Дэу Нексия и реле со схемами блоков и назначением элементов
  15. Главный блок
  16. Основной отдел предохранителей и реле
  17. Полное описание предохранителей
  18. Назначение реле
  19. Дополнительный отдел предохранителей и реле
  20. Nexia n100
  21. Nexia n150
  22. Лампы для Дэу Нексия: описание, выбор, процесс, применение
  23. Маркиро?
  24. 🔍 Видео

Видео:ЗАМЕНА ЛАМП БЛИЖНЕГО СВЕТА DAEWOO NEXIA N150Скачать

ЗАМЕНА ЛАМП БЛИЖНЕГО СВЕТА DAEWOO NEXIA N150

Какие лампочки в приборной панели дэу нексия. Описание датчиков приборной панели дэу нексия

Сложность: 1.
Срок доставки: 0,5 часа.

Снять со счета:

1. Установите автомобиль на ровной поверхности (см. «Стандартные операции»).

2. Отсоедините кабель от отрицательной клеммы аккумулятора (см. «Стандартные операции»).

3. С помощью отвертки с плоским лезвием снимите стопорную шайбу и конец кабеля с рычага управления дверцей обогревателя.

4. С помощью отвертки Phillips открутите саморез держателя оболочки кабеля привода заслонки отопителя.

Замена ламп Daewoo Nexia N100 / N150

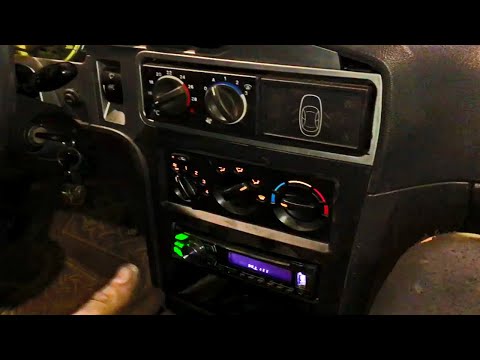

5. Используя отвертку в качестве рычага, снимите облицовку верхней панели консоли.

Замена ламп Daewoo Nexia N100 / N150

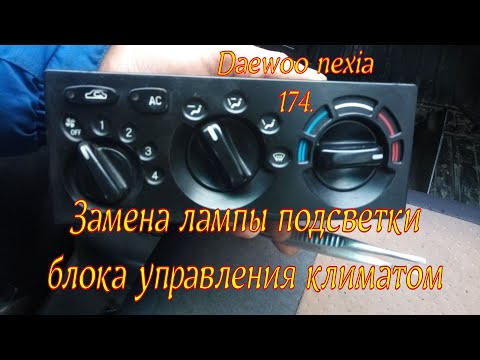

6. Используя отвертку как рычаг, снимите корпус блока климат-контроля.

Замена ламп Daewoo Nexia N100 / N150

7. Отсоедините 3 разъема и снимите блок управления микроклиматом вместе со штоком управления заслонкой отопителя.

Замена ламп Daewoo Nexia N100 / N150

8. Поворачивая патрон, вытащите его вместе с лампой без цоколя.

Замена ламп Daewoo Nexia N100 / N150

9. Выньте лампу без перегоревшего цоколя из патрона и замените ее новой.

Установка:

Установите снятые при разборке детали в обратном порядке.

Панель приборов Daewoo Nexia позволяет владельцу автомобиля узнать о состоянии узлов и агрегатов автомобиля, а также о многих других функциях. Поэтому водитель любого автомобиля должен понимать, какие значки и за что отвечают на панели управления. Подробнее об обозначениях, а также о неисправностях можно узнать из этого материала.

Описание и расположение индикаторов и приборов на панели

Замена ламп Daewoo Nexia N100 / N150

Панель приборов Nexia N150 или Daewoo Matiz имеет следующие обозначения:

  1. Спидометр нужен, чтобы показывать количество оборотов двигателя во время движения.
  2. Указатели поворота, которые загораются даже при включенной световой сигнализации.
  3. Терморегулятор антифриза в системе.
  4. Датчик уровня топлива в бензобаке.
  5. Индикатор, который появляется при движении с отстегнутым ремнем безопасности.
  6. Индикатор дальнего света.
  7. Контрольная лампа резерва топлива в баке.
  8. Этот символ появляется в заказе, если одна из дверей автомобиля не закрыта.
  9. Кнопка, предназначенная для сброса суточного пробега.
  10. Общий одометр, позволяющий фиксировать общий пробег автомобиля.
  11. Спидометр, показывающий скорость автомобиля.
  12. Индикатор неисправности генераторной установки может появиться даже при низком заряде аккумулятора.
  13. Этот символ загорается на приборной панели, если давление жидкости в двигателе слишком низкое.
  14. Активация ручного тормоза и индикатор уровня тормозной жидкости.
  15. Заказанный Lanos, Matiz, Nexia или любой другой Daewoo интегрирован с этим значком — он сигнализирует о любых сбоях в работе силового агрегата.
  16. Обозначение уровня расходных материалов в расширительном бачке стиральной машины (видео Анатолия Гриценко).

Возможные неисправности

Если с описанием все понятно, то перейдем к основным недостаткам.

Включая Daewoo, у него может быть два типа поломок:

  1. Механик
    связанные с механическими нагрузками на устройство. К ним относятся поломка крепежа, хомутов, поломка или истирание проводов, штифтов, подшипников, разъемов.
  2. Электрический
    … Здесь есть еще много вариантов. Одна из самых распространенных неисправностей в электросети — это неработающее освещение приборов, которое обычно связано с перегоревшими лампочками. Также к этому виду относятся выход из строя тахометра, спидометра, неисправности карты и так далее

Инструкция по замене лампочек в приборной панели своими руками

Для замены ламп вам потребуется сделать следующее:

  1. Сначала разберите привод и центральный дефлектор, затем снимите зажимы и открутите по два болта для каждого. Как только это будет сделано, корпус центральных дефлекторов может быть извлечен из рамы.
  2. На рулевой колонке, а точнее на ее кожухе найдите два болта и открутите их, картер можно снять. Затем откручиваем два болта крепления облицовки панели управления. Снимите крышку и сдвиньте ее на себя.
  3. Таким образом, все штекеры и разъемы можно отсоединить от устройства для облегчения разборки. Речь идет о разъемах всех элементов, которые подключаются к щитку — системы обогрева заднего стекла, сигнализации, противотуманных фар, датчика направления фар, часов и так далее. Сдвиньте левый корпус воздухозаборника влево. Другими словами, корпус дефлектора необходимо переместить влево, а переднюю часть устройства нужно потянуть вправо, прежде чем будет слышен щелчок. На этом этапе можно затянуть все винты, находящиеся внутри кожуха — если детали не затянуты плотно, при движении могут появиться скрипы.
  4. Завершающим этапом демонтажа станет откручивание болта крепления пульта, но для этого необходимо заранее переместить проводку.
  5. После выполнения всех действий панель управления следует наклонить к себе, нажать на крепежи и отсоединить оставшиеся колодки с проводами. На тыльной стороне щита перегоревшие лампочки снимаются и заменяются новыми, после чего ставится порядок на место.

Замена ламп Daewoo Nexia N100 / N150

Замена ламп Daewoo Nexia N100 / N150

Приборная панель автомобиля — это наглядная информация о важнейших параметрах и характеристиках, о состоянии систем и узлов автомобиля. Предлагаем подробное описание датчиков приборной панели на Дэу Нексия, которое поможет владельцу вовремя заметить неисправность и быстро ее исправить.

Индикаторы и приборы на панели Дэу Нексия

Панель приборов Daewoo Nexia достаточно информативна и интуитивно понятна.

  1. Спидометр. Показания прибора показывают частоту вращения двигателя (об / мин = 1000 об / мин) при работающем двигателе. Во время движения обращайте внимание на показания спидометра, чтобы выбрать правильную передачу (когда стрелка приближается к красному сектору, рекомендуется переключиться на более высокую передачу). Показания также используются для корректировок как во время движения, так и на холостом ходу. Тахометр помогает продлить срок службы двигателя.
  2. Указатели поворота. Стрелка влево или вправо указывает, что поворот активирован в соответствующем направлении. Обе стрелки, горящие одновременно, указывают на то, что сигнал тревоги активен.
  3. Указатель температуры охлаждающей жидкости.
  4. Индикатор заполнения топливного бака.
  5. Индикатор, указывающий на то, что ремень безопасности не пристегнут.
  6. Дальний свет включен.
  7. Заправка в бак.
  8. Свет горит, если одна из дверей не закрыта.
  9. Кнопка на спидометре, позволяющая сбросить суточный пробег.
  10. Одометр, фиксирующий общий пробег автомобиля.
  11. Спидометр, показывающий скорость при движении автомобиля.
  12. Индикатор, указывающий на разряд аккумулятора или отказ генератора.
  13. Индикатор давления моторного масла.
  14. Индикатор, указывающий на то, что ручной тормоз включен. Когда ручной тормоз выключен, он отвечает за уровень тормозной жидкости в системе.
  15. Значок, указывающий на неисправность двигателя.
  16. Индикатор уровня жидкости в баке стиральной машины.

Казалось бы, все понятно, и если горит один из индикаторов, отвечающих за работу агрегатов или уровень жидкостей, то необходимо принимать меры. Однако для начала нужно точно знать, что сама приборная панель в хорошем состоянии.

Неисправности приборной панели

необходимо следить за функционалом дашборда, ведь именно на нем отображается вся основная полезная информация. Редко, но случаются поломки, которые условно можно разделить на категории:

  • Механик. Они связаны с прямым ударом и могут стать причиной выхода из строя крепежа, зажимов, подшипников, разъемов, заглушек, трения или обрыва провода.
  • Электрический. К этому виду можно отнести выход из строя какого-либо прибора (спидометра, тахометра и т.д.), Выход из строя платы. Но самая распространенная электрическая неисправность — это неработающая подсветка, причиной которой обычно являются перегоревшие лампочки.

Для замены неисправной лампочки в панели приборов совсем не обязательно обращаться к специалисту; Это может сделать каждый владелец автомобиля Daewoo Nexia.

Описание замены лампочки в приборной панели Дэу Нексия

Процедура довольно кропотливая и требует аккуратности, но не содержит сложных манипуляций. Требуется терпение и набор отверток, после чего можно приступать к работе. Действуем поэтапно.

  1. Сначала необходимо снять дефлекторы (центральный и водительский). Для этого максимально опускаем каждую из них и, придерживая верхний край, прижимаем, прилагая небольшое усилие. После нажатия снимаем дефлектор. В корпусе каждого дефлектора откручиваем крестовой отверткой два самореза (верхний и нижний, нижний — под капотом), снимаем корпус.
  2. Находим и откручиваем два болта на крышке рулевой колонки, после чего аккуратно вытаскиваем крышку.
  3. Находим два болта держащих верх обшивки панели управления и откручиваем их, после чего забираем обшивку на себя.
  4. Отсоединяем все разъемы, подключенные к элементам панели (аварийный блок, задний противотуманный фонарь, обогрев заднего стекла, регулятор направления света, часы и т.д.). Чтобы снять облицовку как можно более аккуратно, потяните левый кожух перегородки влево, а облицовку вправо, пока она не встанет на место. На снятой сзади обшивке можно проверить, насколько затянуты винты и затянуть их (в дальнейшем это убережет от скрипа и посторонних звуков при движении автомобиля).
  5. Панель приборов держится на кронштейне винтом сверху, откручиваем отверткой Phillips. Наклоняем панель к себе и отсоединяем два блока с проводкой.

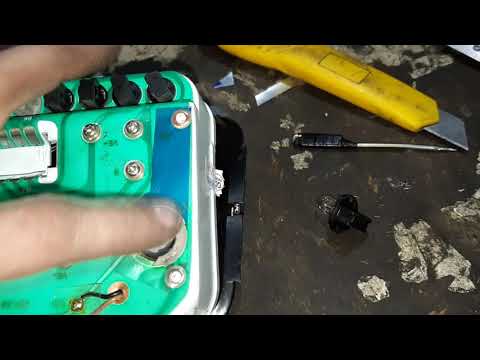

  6. На обратной стороне панели расположены патроны для ламп. Чтобы заменить перегоревший, поверните патрон в корпусе против часовой стрелки и выньте его вместе с лампой. Снимаем фильтр с лампы и меняем лампу (при желании вы можете заменить освещение приборной панели на то, которое соответствует вашим предпочтениям).
  7. Собираем в обратном порядке.

Смотрите также: Генератор Honda crv 1

Видео:Быстрая замена ламп головного света на Дэу Нексии n150Скачать

Быстрая замена ламп головного света на Дэу Нексии n150

Лампа ближнего света на Дэу Нексия – как заменить вышедший из строя элемент быстро и качественно

Свет играет очень важную роль в автомобиле любой марки, без него запрещено ездить в темноте и в условиях ограниченной видимости, поэтому необходимо постоянно проверять работоспособность системы. В этом обзоре мы рассмотрим, как заменить лампу ближнего света на Дэу Нексия, так как машин этой марки очень много, и вопрос, как правильно выполнить работу, возникает довольно часто.

Стоит отметить, что сделать это самостоятельно не так уж и сложно, хотя речь идет о модификации N150, в которой доступ ограничен, и многие мастера советуют снимать фары, но мы узнаем, как это сделать проще.

Замена ламп Daewoo Nexia N100 / N150

На фото: Автовладельцы часто жалуются на ближний свет на Нексии, посмотрим, как его улучшить

Причины плохого света и способы их решения

Конечно, причин может быть много, мы рассмотрим самые распространенные, с которыми вы справитесь сами:

Замена лампочекСтандартные 55-ваттные варианты часто не обеспечивают необходимой яркости из-за конструктивного недостатка рефлектора. Опытные автовладельцы рекомендуют использовать лампы Philips Vision Plus с показателем + 60% к освещению, это позволяет значительно улучшить качество светового потока, единственный недостаток — высокая цена и меньший срок службы, но это норма для этот тип продукта
Регулировка фарСбоку от мотора на корпусе есть два регулировочных винта, которые перемещают спицу влево-вправо и вверх-вниз, с их помощью можно производить регулировку (как это сделать, описано в других статьях на этом сайте). Важно установить по инструкции, иначе окажется, что вы ослепите встречных водителей
Поддерживать чистотуВ связи с тем, что свет в этой модели все равно не отличается мощностью, даже небольшое загрязнение на стекле вызывает ухудшение видимости, поэтому периодически чистите фары, а если дорога длинная, желательно каждые 50 останавливаться. -100 км смыть или стереть грязь
Если ближний свет отсутствуетЕсли ближний свет на Daewoo Nexia не горит, мы можем порекомендовать следующее: когда не работают обе фары, причиной, скорее всего, является подрулевой переключатель или блок предохранителей. Необходимо проверить все контакты мультиметром, инструкция по эксплуатации поможет лучше разобраться в системе

Важно!
В любом случае, при возникновении неисправности всегда сначала проверяйте предохранитель, затем смотрите контакты, а затем загорается индикатор.

Только если с этими элементами все хорошо, вам нужно искать проблему дальше.

Замена ламп Daewoo Nexia N100 / N150

Грязное стекло ухудшает освещение, и со временем на поверхности образуются царапины, и полировка или замена помогут

Описание рабочего процесса

Давайте рассмотрим, как правильно оформить замену, чтобы произвести ее быстро и качественно, здесь нет ничего сложного и не требуются специальные знания и профессиональные приспособления.

Поэтапное описание работы

выполнять действия нужно в такой последовательности:

  • Сначала откройте капот, закрепите его и снимите клемму с аккумуляторной батареи, чтобы в случае непредвиденных ситуаций в системе у вас не произошло короткого замыкания и вас не ударило током.
  • За ближним светом на задней части корпуса есть заглушка; для его снятия необходимо повернуть этот предмет против часовой стрелки, не пытайтесь тянуть крышку на себя, это может повредить резьбу или даже сломать корпус.

Замена ламп Daewoo Nexia N100 / N150

Возьмитесь за ребра и поверните элемент против часовой стрелки

  • Следующей деталью, которую нужно отсоединить, будет электрический разъем, обхватить его корпус и, качнувшись в стороны, отсоединить контакты. Иногда это сделать сложно из-за того, что элементы прикреплены друг к другу, но вытаскивать их силой не нужно, можно что-то повредить, аккуратно ослабив узел, обычно это помогает.

Важно!
Никогда не отсоединяйте разъем, взявшись за кабели машины, так как вы можете повредить их или вытащить их из разъема, и вам потребуется дальнейший ремонт.

  • Ближний свет у Нексии фиксируется специальным карабином, который освобождается следующим образом: нащупывает два сложенных элемента и высвобождает их из выступов на корпусе. После этого защелка откидывается и не мешает работе.

Замена ламп Daewoo Nexia N100 / N150

Зажим фиксирует лампу в определенном положении и не дает ей двигаться при вибрациях, в сложенном состоянии ее можно просто снять

  • Тут все просто — из цоколя снимается одна лампочка, а на ее место ставится новая. Самое главное в этом случае — не прикасаться к стеклянной части изделия, так как она будет задерживать на коже частички жира, которые при высоких температурах сгорают и вызывают потемнение на воздушном шаре.

Замена ламп Daewoo Nexia N100 / N150

При замене возьмитесь за плинтус

Особенности замены в N150

Замена лампы ближнего света на Nexia N150 производится аналогично, с той лишь разницей, что из-за конструкции двигателя доступ к корпусу затруднен, поэтому требуются следующие дополнительные подготовительные работы:

  • Возле правой фары необходимо отсоединить воздухозаборник и ослабить крепления корпуса воздушного фильтра, после чего эти элементы отодвигаются в сторону и их можно заменить.
  • Что касается левой стороны, то здесь все немного сложнее, однако работа также выполняется довольно быстро: сначала освобождаются крепления и вынимается аккумулятор, после чего откручиваются винты с 10 головками для ЭБУ, и этот блок перемещается. В сторону.

Замена ламп Daewoo Nexia N100 / N150

В этих настройках не так много места под капотом, поэтому вы не можете не удалить отдельные элементы
Так что все сделано как описано выше. Этот вариант работы более привлекателен и проще, потому что снимать фары не нужно, как в KIA Sportage.

Вывод

Замена ламп ближнего света в Дэу Нексия — процесс несложный, если хорошо разбираться в ее характеристиках и уделять внимание. Видео в этой статье поможет вам наглядно представить процесс и еще лучше разобраться в некоторых нюансах.

Видео:Замена ламп ближнего и дальнего света без снятия фары .Скачать

Замена ламп ближнего и дальнего света без снятия фары .

Предохранители Дэу Нексия и реле со схемами блоков и назначением элементов

Daewoo Nexia выпускается с 1994 года в кузовах седан и хэтчбек. Daewoo Nexia n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах.

Впоследствии модель претерпела рестайлинг и обновленная Nexia n150 поставлялась на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах.

В этой статье вы найдете описание блока предохранителей и реле Дэу Нексия со схемами и фотографиями. Выделим предохранитель, отвечающий за прикуриватель.

Замена ламп Daewoo Nexia N100 / N150

Блок предохранителей и главного реле расположен в салоне под приборной панелью со стороны водителя за защитной крышкой.

Замена ламп Daewoo Nexia N100 / N150

На задней крышке вы можете найти текущую компоновку вашей Daewoo Nexia.

Замена ламп Daewoo Nexia N100 / N150

Главный блок

Главный блок предохранителей и реле состоит из двух секций: секции предохранителей главного реле и дополнительной секции.

Основной отдел предохранителей и реле

Схема

Замена ламп Daewoo Nexia N100 / N150

Полное описание предохранителей

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни.

Если размер вам не подходит, проверьте ручку указателя поворота и переключателя света, может он выйти из строя или могут быть повреждены контакты / провода у его основания.

Также проверьте контакты этого предохранителя, бывает, что они перегорели, почистите их и получите хороший контакт предохранителя в розетке. Причина также может быть в реле и его контактах.

также возможно, что рейки в монтажном блоке сгорели.

https://www.youtube.com/watch?v=bMnrkaw8qxQ

Если предохранитель перегорает очень часто, значит, где-то произошло замыкание. Проверьте разъемы в каждой фаре, а также кабели, особенно те, которые входят в жгуты вдоль днища автомобиля. Их можно было передать или урезать. См. Общую схему подключения и разъемов в конце статьи. Не забывайте проверять лампочки габаритных огней, бывает, что все они перегорают одновременно или одна за другой.

F3 зарезервирован.

F4 (20 А) — дальний свет фар. Чтобы включить дальний свет, нужно переместить левую ручку под рулевым колесом в положение подальше от вас. Чтобы моргнуть, подтянитесь.

Если у вас не работает дальний свет, проверьте состояние ламп (обе могут перегореть одновременно), состояние реле и их контактов, контактов в гнезде предохранителя. Переключатель на рулевой колонке тоже может быть одной из причин. Если вышесказанное верно, проблема, скорее всего, в проводке или контактах в разъемах фары.

F5 (10 А) — электрокорректор ближнего света левой фары. F6 (10 А) — корректор ближнего света правой фары.

Если дальний свет работает, а ближний — нет, скорее всего проблема в переключателе света на рулевой колонке, проверьте его контакты и провода, прочность разъемов.

выключатель можно снять, аккуратно разобрать и проверить пластины на короткое замыкание, а также пластиковый переключатель, если он надежно размыкает контакты.

Не забывайте проверять состояние ламп в фарах, даже если не работают обе ближние фары, а также контакты в разъемах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не специалист по электронике, лучше всего обратиться в сервисную службу.

F7 (30 А) — топливный насос, топливные форсунки.

Если бензонасос перестал работать, проверьте контакты в гнезде предохранителя, а также реле и его контакты. Если они окислились или остались следы ожогов, замените реле.

В замке зажигания или контактной группе может отсутствовать контакт.

Если есть какие-то перебои в работе топливного насоса, двигатель запускается, то нет, скорее всего реле, а возможно проблема в топливном фильтре, который необходимо заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сама помпа. Его можно проверить, подав напряжение 12 В непосредственно на него, или подключив трубку, опущенную в емкость, вместо топливопровода.

Топливный насос также может выйти из строя из-за проводки в нижней левой кабине водителя, возле левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления.

Смотрите также: Двигатель Honda Civic 8

Увидев блок разъемов, проверьте все идущие от него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу бензонасоса.

Также убедитесь, что провода не прерываются саморезами, вкрученными в корпус.

Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено сливное реле, проверьте и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы.

Если перестали работать поворотники, сначала проверьте этот предохранитель и реле, а также его контакты.

Если поворотники работают с перебоями, дело, скорее всего, в самом реле, в проводке или в коротком замыкании в разъемах указателей поворота.

Если при включенных поворотниках не работают ни поворотники, ни сигнальные лампы на панели приборов, то, скорее всего, проблема в подрулевом переключателе, его контактах или реле.

Если «аварийный диапазон» не работает, скорее всего проблема также в реле, самой кнопке и ее контактах или проводке от кнопки к предохранителю / реле. Не забудьте также проверить лампочки указателей поворота.

F9 (30 А) — дворник, омыватель.

Если не работают «дворники», посмотрите реле и его контакты. Проверить, работает ли сам мотор-редуктор, подав напряжение 12 В, плотно ли затянуты гайки на валах держателей дворников, правильно ли работает трапециевидный механизм.

Проверьте исправность правого подрулевого переключателя, контактов и кабелей в его разъеме. Еще одной причиной неправильной работы мотора пылесоса может быть плохой контакт с землей.

Попробуйте подключить провод напрямую между кузовом автомобиля и мотором и проверьте его работу.

  • Если наружная температура низкая, проверьте, не замерзли ли механизмы стеклоочистителей, особенно валы с гайками, при необходимости очистите от льда и влаги.
  • F10 (10 А) — электропривод закрытия крышки бензобака.
  • F11 (10 А) — реле компрессора кондиционера.

Чтобы кондиционер после зимы исправно работал, рекомендуется время от времени включать его зимой в теплом месте (гараж, бокс, автомойка), чтобы уплотнительные стыки были смазаны. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включается.

Если кондиционер перестал работать, проверьте реле, а также этот предохранитель. Возможно, в системе закончился фреон. Проверить можно, открутив заглушку сбоку на ствольной коробке, расположенную рядом с аккумулятором.

При нажатии на вентиль из отверстия должен выйти фреон, а значит, есть давление и газ.

Если давления нет, проверьте датчик давления, установленный на трубе возле воздушного фильтра. Когда контакты в двухконтактном разъеме датчика давления замкнуты, кондиционер должен включиться. Залейте в систему фреон, предварительно проверив систему на герметичность. Могут быть утечки в соединениях, трубках и радиаторе кондиционера.

Также проблема может быть в муфте, которая при включении кондиционера должна сдвинуться с места (будет слышен щелчок), если не работает, проверьте его разъем, также можно проверить, подав напряжение 12 В на Это, доступ к контактам только снизу, удобнее заходить из ям смотрового кабинета. Компрессор также может быть неисправен или его ремень может оборваться, проверьте наличие полного и плотного натяжения нижнего ремня в передней части двигателя (под верхним ремнем генератора).

Если система кондиционирования попадает в салон плохо или недостаточно холодно, проверьте салонный фильтр и замените его. Также может засориться испаритель, проверьте и прочистите его.

  1. F12 (30 А) — низкая скорость вентилятора охлаждения радиатора.
  2. Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его гнезде и реле B и K.
  3. F13 (20 А) — панель приборов, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.
  4. F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора.

Если клаксон не работает, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал вообще пропал, проблема, скорее всего, в разводке одного из рупоров.

2 сигнала — 2 тона. Проверьте контакты клаксона и провода, сняв решетку радиатора, обычно они гниют от влаги. Также проверьте контакт рулевой колонки кнопки клаксона и его механизма.

Если вентилятор радиатора перестает включаться при высоких температурах, проверьте состояние реле и его контактов.

Проверить датчик вентилятора, отсоединить от него контакты и замкнуть их, вентилятор должен включиться.

Или подайте напряжение 12 В непосредственно на разъем вентилятора, проверив, таким образом, работоспособность его электродвигателя, проверьте этот разъем, чтобы подключить провода к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это могут быть предохранитель и реле, жгут проводов, термостат и датчик температуры охлаждающей жидкости. Если вы проверите проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.

F15 (20 А) — освещение салона, свет багажника, пневмотранспорт.

Если свет в потолке возле зеркала заднего вида работает не только в положении «Авто», проверьте концевые выключатели в дверях и проводку, а также сам переключатель режима освещения.

Жгут концевого выключателя проложен в пороге двери водителя или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность лампы и выключателя на потолке. Если свет в багажнике не работает, проверьте лампу с левой стороны багажника, контакты фонарей и проводку.

F16 (30 А) — электрические стеклоподъемники.

Если ваши окна перестали работать, проблема, скорее всего, в проводке. Проверьте нитки, идущие к дверям, чтобы убедиться, что они не порваны в складках (в волнистых резинках), стандартное заболевание многих моделей Nexia.

Также проверьте работоспособность двигателей, подав на них напряжение 12 В, и состояние щеток внутри них.

При выходе из строя стеклоподъемника проблема также может быть в проводке двери или кнопке управления стеклоподъемником, проверьте ее контакты и проведите техобслуживание.

Также проверьте сам механизм в двери на предмет дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемником водителя.

Проверить его на короткое замыкание.

Если стекло начинает деформироваться, из-за чего стеклоподъемник не справляется, попробуйте полностью опустить стекло и смазать уплотнительные резиновые полоски жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания.

Обычно магнитола подключается таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и подключите к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте выключатель питания, контакты внутри него, контактную группу и проводку.

F18 (30 А) — питание магнитолы от АКБ, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Nexia отключается автоматически. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле и его контакты. Реле таймера обогрева можно установить не в монтажном блоке, а под панелью приборов, чуть выше педальной платы.

Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки до заднего стекла, может она передается на днище автомобиля. Проверить выводы сопротивления задних стоек по краям стекла и отсутствие обрывов проводов на стекле.

Если вы обнаружили разрыв, приклейте его специальным клеем, содержащим металл.

Если центральный замок не работает и некоторые двери не закрываются, снимите с него кожух и проверьте исправность блокировки трансмиссии и работоспособность тяги.

Если блок 5-контактный, проверьте состояние всех его контактов и проводки. Также проверьте, что нити в складке рябят при открывании дверцы.

Корпус также находится в реле центрального замка, которое находится за электронным блоком управления (ЭБУ) на стороне пассажира на центральной консоли.

Предохранитель № 13, 20А, отвечает за прикуриватель.

Назначение реле

K1Вентилятор охлаждения (высокая скорость)
K2Указатели поворота.
K3Бензонасос.
K4Противотуманные огни. Задние противотуманные фары.

Дополнительный отдел предохранителей и реле

  • F20 (30 А) — вентилятор кондиционера.
  • F21 (30 А) — противотуманные фары.
  • Если «противотуманные фары» перестали гореть, проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку зажигания в салоне, проводку, реле и его контакты.

Nexia n100

Схема

Замена ламп Daewoo Nexia N100 / N150

Обозначение

5Вентилятор кондиционера (максимальная скорость)
6Прерывистый режим работы стеклоочистителя
7Обогрев заднего стекла (с функцией автоматического отключения)
восемьБлижний свет фар (при включенном дальнем свете)
девятьЗвуковой сигнал
10Компрессор кондиционера
одиннадцатьВентилятор охлаждения (низкая скорость)
12Фары
13Наружное освещение
14Зуммер

Nexia n150

Схема

Замена ламп Daewoo Nexia N100 / N150

Расшифровка

5Вентилятор кондиционера (максимальная скорость)
6Прерывистый режим работы стеклоочистителя
7Обогрев заднего стекла (с функцией автоматического отключения)
восемьБлижний свет фар (при включенном дальнем свете)
девятьЗвуковой сигнал
10Компрессор кондиционера
одиннадцатьВентилятор охлаждения (низкая скорость)
12Фары
13Наружное освещение
14Зуммер

Видео:DAEWOO NEXIA Замена лампочек ближнего светаСкачать

DAEWOO NEXIA Замена лампочек ближнего света

Лампы для Дэу Нексия: описание, выбор, процесс, применение

Содержание

Автомобильные лампы предназначены для освещения дорожного покрытия и обеспечения безопасности дорожного движения. Кроме того, фары указывают на движение автомобиля.

Маркиро?

🔍 Видео

Хороший свет в НексиюСкачать

Хороший свет в Нексию

Замена лампочек подсветки Daewoo NexiaСкачать

Замена лампочек подсветки Daewoo Nexia

Дэу нексия замена штатных ламп ближнего света на LEDСкачать

Дэу нексия замена штатных ламп ближнего света на LED

Замена, регулировка фар. NEXIA.Скачать

Замена, регулировка фар. NEXIA.

Daewoo Nexia.Замена лампочки габаритов на Дэу НексияСкачать

Daewoo Nexia.Замена лампочки габаритов на Дэу Нексия

Простая установка линз Daewoo Nexia N100 подробноСкачать

Простая установка линз Daewoo Nexia N100 подробно

как поменять лампы ближнего света на деу нексии, daewoo nexiaСкачать

как поменять лампы ближнего света на деу нексии, daewoo nexia

LED лампы для Нексии.Скачать

LED лампы для Нексии.

Daewoo Nexia (N150) - Замена лампочек в доске приборовСкачать

Daewoo Nexia (N150) - Замена лампочек в доске приборов

Как поменять лампочку в правом указателе поворота Daewoo Nexia N100 #DaewooNexiaN100 #какснятьСкачать

Как поменять лампочку в правом указателе поворота Daewoo Nexia N100 #DaewooNexiaN100 #какснять

Замена лампы в салоне Дэу Нексии на светодиодную.Скачать

Замена лампы в салоне Дэу Нексии на светодиодную.

Замена лампы подсветки блока управления климатом (печкой).Скачать

Замена лампы подсветки блока управления климатом (печкой).

Замена ламп в птф и дхо на nexia n150Скачать

Замена ламп в птф и дхо на nexia n150

Nexia - №64 - Замена лампочки габаритов (передняя левая) - дэу нексияСкачать

Nexia - №64 - Замена лампочки габаритов (передняя левая) - дэу нексия

Замена лампочки в противотуманной фаре Дэу Нексии! (Daewoo Nexia) Экономия Авто!Скачать

Замена лампочки в противотуманной фаре Дэу Нексии! (Daewoo Nexia) Экономия Авто!

Дэу Нексия замена лампочек в панели приборов. Панель приборов Дэу Нексия снятие и установка.Скачать

Дэу Нексия замена лампочек в панели приборов. Панель приборов Дэу Нексия снятие и установка.
Поделиться или сохранить к себе:
