Предохранители и реле Renault Master 3 и 2

Предохранители и реле Renault Master 3 и 2 Рено

Renault Master — относится к серии легковых автомобилей. На протяжении многих лет Renault Master поставлялся на рынки с различными типами кузовов, как на стандартной, так и на удлиненной основе. Мастер-моды с самой высокой полезной нагрузкой также известны как Messenger и Mascott. Эта модель является копией Opel Movano и Nissan Interstar, у них схожее расположение блоков. Рено мастер второго поколения выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В этот период автомобиль подвергался рестайлингу. Рено мастер 3-го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Предоставим информацию о расположении блоков реле и предохранителей Рено Мастер 3 и 2 поколения, покажем фото блоков.

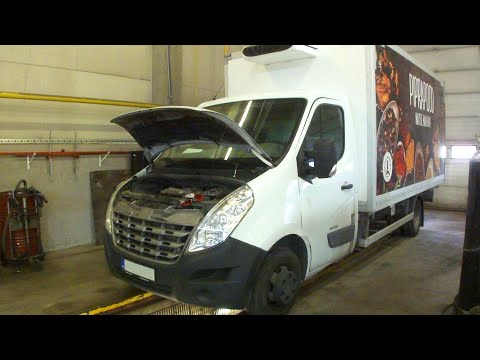

рено мастер фото

В связи с тем, что Рено Мастер давно выпускается с различными вариантами электрооборудования и моделями кузова, предоставить обзор предохранителей и реле не представляется возможным. Будьте внимательны, ведь производитель оставляет за собой право вносить изменения в конструкцию автомобиля. Ваше исполнение блоков может отличаться от данного материала. При возникновении вопросов рекомендуем обращаться к официальному дистрибьютору в вашем регионе.

В обоих поколениях 2 основных действующих блока с предохранителями и реле. Один находится в кабине, слева от приборной панели. Второй находится под копотью, слева около полки.

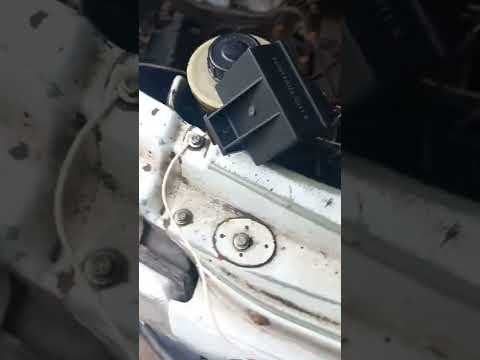

Видео:расположение реле поворотов в Рено мастер 2Скачать

расположение реле поворотов в Рено мастер 2

2 поколение

Блок под капотом

Опция 1

ино мастер 2 под капотом

Вариант 2

блок под капот мастер 2 1

Вариант 3

блок под капотом мастер 2 3

Схема

Схема рено мастер 2

Описание реле

  • Реле пневмоподвески R1
  • R2 Реле запуска двигателя для двигателей G9T и G9U в 16-местном автобусном исполнении или для аксессуаров
  • R3 Реле обогрева ветрового стекла
  • R4 Не используется
  • R5 Не используется
  • R6 Не используется
  • R7 Реле 2 электровентилятора системы охлаждения двигателя на автомобилях с кондиционером
  • R8 Не используется
  • R9 Дополнительное реле обогрева 3
  • R10a Не используется
  • R10b Не используется
  • R11 Реле дополнительного обогрева 2
  • Реле блока управления впрыском R12
  • R13 Реле дополнительного обогрева 1
  • R14 Реле 1 электровентилятора системы охлаждения двигателя на автомобилях с системой отопления и кондиционирования воздуха
  • Реле компрессора кондиционера R15a
  • Реле дизельного отопителя R15b

Назначение предохранителей

Оценить А (777)

  1. 70А Предохранитель питания блока предохранителей в салоне, выключатель наружного освещения и указателей поворота, замок зажигания
  2. 30А предохранитель панели управления кондиционером
  3. 70A Предохранитель питания блока предохранителей в салоне, выключатель указателя поворота
  4. Не используется
  5. 70A Предохранитель питания реле зажигания 1, реле обогрева заднего стекла, блок предохранителей в салоне
  6. 30А предохранитель реле пневматической подвески
  7. 70A Предохранитель реле обогрева лобового стекла
  8. Предохранитель силового реле ABS 60A

Оценить В (777)

  1. Предохранитель 70А цепи питания предпускового подогревателя
  2. 50A Реле электродвигателя вентилятора охлаждения двигателя 1, реле низкой скорости вентилятора охлаждения
  3. 30А Дополнительное реле обогрева 1
  4. 40A Только двигатель ZD3: Реле 2 вентилятора системы охлаждения двигателя
  5. 70А Дополнительное реле обогрева 2 и 3
  6. 30A Предохранитель реле насоса коробки передач

Оценить А (597)

  1. 20A Предохранитель цепи двигателя
  2. 10А Предохранитель реле топливного насоса
  3. Не используется
  4. Впрыск 25А

Оценка B (597)

  1. 30А Дополнительное реле обогрева 3
  2. 30А Дополнительное реле обогрева 2
  3. 30А Дополнительное реле обогрева 1
  4. Предохранитель питания печатной платы на 5 А для аксессуаров

Блок в салоне

Вариант 1

блокировать доступ

Вариант схемы 1

Схема 2 вариант 1

Расшифровано

  • F1 5A Вычислитель впрыска, реле стартера, диагностический разъем
  • F2 10A ЦЭКБС, прикуриватель 1-го ряда, центральный замок, обогрев заднего стекла, регулятор холостого хода, реле задних противотуманных фар, панель управления кондиционером, круиз-контроль, выключатель стоп-сигнала, круиз-контроль, пневмоподвеска, регулировка угла наклона фар, обогрев лобового стекла элемент, ЭБУ парковки, круиз-контроль, ЭБУ системы плавного хода
  • F3 30A Предохранитель выключателя стеклоочистителя и стеклоомывателя, ЦЭКБС
  • F4 15A Предохранитель панели приборов, ЭБУ подушек безопасности, тахограф
  • F5 15A Предохранитель выключателя стоп-сигналов, генератор, выключатель фонарей заднего хода, реле фонарей заднего хода
  • F6 15A Предохранитель выключателя стеклоочистителя и омывателя, двигатель стеклоочистителя
  • F7 5A Предохранитель ABS, датчик скорости автомобиля
  • F8 15A Реле вентилятора системы охлаждения двигателя, реле компрессора кондиционера, реле нагревателя дизельного топлива
  • F9 10A Предохранитель аудиосистемы, многофункциональный дисплей, радиотелефонный интерфейс, центральный блок связи
  • F10 30A Предохранитель панели управления кондиционером
  • Предохранитель прикуривателя F11 10A
  • F12 15A Предохранитель гнезда для принадлежностей
  • F13 5A Реле ЭБУ впрыска
  • F14 5A Предохранитель левого габаритного огня, левого заднего фонаря, освещения левого номерного знака, разъема каравана, ЦЭКБС, аудиосистемы, многофункционального дисплея
  • F15 5A Предохранитель правого габаритного огня, левого заднего фонаря, правого освещения номерного знака, разъема каравана, приборной панели
  • F16 10А Предохранитель левой фары (ближний свет), переключатель корректора фар
  • F17 10А Предохранитель правой фары (ближний свет)
  • F18 10A Предохранитель левой фары (дальний свет), приборная панель
  • F19 10А Предохранитель правой фары (дальний свет)
  • F20 10A Предохранитель разъема задних противотуманных фар
  • F21 15A Предохранитель звукового сигнала
  • F22 5A Предохранитель резисторов наружных зеркал заднего вида
  • F23 20A Предохранитель резистора правого заднего стекла
  • F24 20A Предохранитель резистора стекла заднего левого окна
  • F25 Не используется
  • F26 Не используется
  • F27 5A Предохранитель реле управляемой подвески
  • F28 15A Предохранитель тахометра, панель приборов, звуковой сигнал, диагностический разъем, датчик охранной сигнализации
  • F29 10A Предохранитель аудиосистемы, многофункциональный дисплей, радиотелефонный интерфейс, центральный блок связи
  • F30 Не используется
  • F31 5A Предохранитель датчика удара ЦЭКБС
  • F32 15A Предохранитель обогревателя переднего сиденья, выключатель наружного зеркала заднего вида
  • F33 20A Предохранитель Выключатель стеклоподъемника водителя, Выключатель стеклоподъемника пассажира
  • F34 20A Предохранитель реле времени электрического стеклоподъемника
  • F35 20A Реле подогревателя дизельного двигателя
  • Предохранитель аварийного выключателя F36 15A
  • F37 30A Предохранитель выключателя центрального замка
  • F38 Не используется
  • F39 30А Предохранитель отключения потребителей электроэнергии (питание от предохранителей F27, F28, F29 и F31)

Предохранитель №11 отвечает за прикуриватель.

Реле в салоне

реле в салоне 2

Вариант 2

блок в салон рено мастер 2

Вариант схемы 2

Вариант схемы 2

Полное фото блока

мастер-блок 2002 года в салоне

Описание

  1. Замена
  2. Замена
  3. Замена
  4. 20А — Противоугонное устройство, датчик удара
  5. Замена
  6. 10A — Левая фара дальнего света, приборная панель
  7. 15A — Потолочное освещение, Память аудиосистемы, Приборная панель, Приемник дистанционного управления дверным замком, Освещение салона, Встроенная стрелка часов, Реле управления дверным замком, Тохограф
  8. 30А — Байпасный предохранитель потребителей электроэнергии
  9. Замена
  10. 10А — Правая фара (дальний свет)
  11. 7.5A — Задние противотуманные фары, панель приборов
  12. Замена
  13. Замена
  14. 20А — Электродвигатель стеклоочистителя
  15. Бронирование
  16. 25А — Центральный замок для дверных замков
  17. 30А — Омыватель фар
  18. 2А — диагностический разъем бортовой системы диагностики OBD2
  19. 5А — Пневматическая подвеска
  20. 15А — Сигнализация, диагностический разъем
  21. Бронирование
  22. 2А — Антиблокировочная тормозная система (АБС)
  23. 15А — Звуковой сигнал
  24. 7.5A — Лампы правого габаритного света, подсветка номерного знака
  25. Бронирование
  26. 5A — Резистор заднего стекла
  27. 20A — Левые габаритные огни, подсветка номерного знака, подсветка органов управления и выключатели прикуривателя
  28. Бронирование
  29. 15А — Сиденье с подогревом
  30. 20A — Электромагнитный клапан остановки дизельного двигателя, система подогрева, система впрыска.
  31. 15А — Стеклоочиститель, омыватель
  32. 10А — Правая фара (ближний свет)
  33. 25А — Пассажирская дверь с электростеклоподъемниками
  34. 20А — Стоп-сигналы, фонари заднего хода
  35. 20А — Электровентилятор подачи воздуха в кабину
  36. 10A — Реле времени омывателя фар, Левая фара (ближний свет), Приборная панель
  37. 25А — Электростеклоподъемник двери водителя
  38. 7.5A — ЭБУ системы впрыска
  39. Резевный
  40. 20A — Аудиосистема, Реле тахометра, Реле подогревателя дизельного топлива
  41. 10А — Элементы обогрева наружных зеркал заднего вида
  42. 15А — Внешний светосигнализатор не выключен, Приборная панель
  43. Резевный
  44. 25А — Прикуриватель
  45. 40А — Электровентилятор подачи воздуха в салон автомобиля с кондиционером
  46. 40A — Резистор заднего стекла

За прикуриватель отвечает предохранитель №44 на 25А

Предохранители на АКБ

Эти предохранители расположены на положительной клемме аккумуляторной батареи.

Схема

предохранители батареи

  • F1 — 40А — Блок предохранителей в салоне
  • F2 — 400А — Питание блока предохранителей силовой цепи, стартера, системы запуска
  • F3 — 40A — предохранитель реле питания ЭБУ впрыска

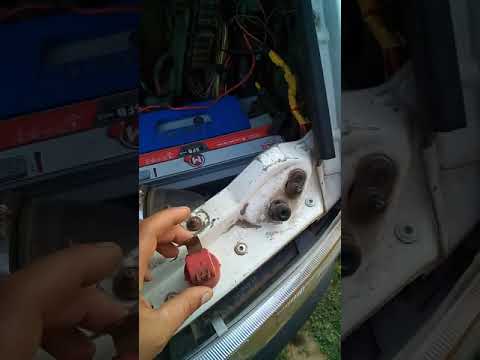

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?

3 поколение

Блок под капотом

Расположен под стволом. Чтобы получить доступ к блоку, его необходимо удалить.

мастер 3 блок под капотом

Вариант 1

Фотография

2011 мастер блок под капотом

Схема

схема 1

Расшифровано

F17,5А Правый габаритный фонарь
F27,5А Левый габаритный фонарь
F310А Правый ближний свет
F410А левый ближний свет
F520А противотуманные фары
F610А левый дальний свет
F710A Правый дальний свет
F8Блок питания АБС 25А
F9Стеклоочиститель 30А
F1010A Подушка безопасности PIS (основное зажигание)
F11
F1220A Питание ЭБУ коробки передач (FWD)
F13
F14
F15
F165A Трансмиссия PIS (Первичная мощность зажигания)
F17Пассажирский салон PIS 7,5 А (основной источник питания)
F185A ЭБУ системы впрыска/реле подогревателя дизельного двигателя
F1910A Задние габаритные огни PIS (основное зажигание)
F20
F21
F2210А Кондиционер (компрессор) I
F235A Разморозка (управление реле)

Вариант 2

Схема

схема

Описание

F1
F2
F3пятьдесятХ62 АВТОБУС
F440ЭБУ АБС
F5пятьдесятРеле дополнительного обогрева 1
F6пятьдесятСпециальное переоборудование кузова, X62 BUS
F770Реле дополнительного обогрева 2
F870Задние фонари, блок предохранителей и реле в салоне, резистор отопителя дизельного двигателя
F970Блок реле и предохранителей в салоне
F10пятьдесятРеле вентилятора двигателя 3, реле вентилятора двигателя (номинальные характеристики автомобиля)
40
F1140Реле 1 скорости вентилятора двигателя, Реле 2 скорости вентилятора двигателя (номинальные значения в зависимости от комплектации автомобиля)
пятьдесят
60
F1240Запустить двигатель
F1360Блок интерфейса нагрева
F1460Блок интерфейса нагрева
F1570Блок реле свечей накаливания дизельного двигателя
F1640Реле электронасоса КП
пятьдесятБлок предохранителей 2
ЗАЩИТНАЯ ПЛАСТИНА ШИН (260 ВА)
F1пятьЭлектропитание реле управления освещением (ГРУАУ) Фары передние и задние
F2пятьЭлектропитание реле управления освещением (ГРУАУ) Индивидуальное освещение (Х81)
F315Силовое реле 1155 (70А + реле дополнительной нагрузки)
F425Реле питания 1155 (70А + реле аккумулятора BCM)
F510Блок питания мультимедийного экрана комплектов ГРУАУ
F6пятьПитание электронного блока управления порогом
F7
F8

Блоки в салоне

Основной блок

фото блока в хозяйской комнате 3

Фотография

фото Блок Мастер 3 1

На обратной стороне защитной крышки будет обновленная схема конструкции

Обозначение элементов

блок-схема в салоне рено мастер 3

Схема

Блок в салоне

Описание

а10Информационно-развлекательная система, подогрев сидений, (Сервисное реле 1. Реле работы двигателя)
два15Зажигалка
310Возьмите 1
410Розетка 2
пятьпятьДоска
6тридцатьЦентральный замок (UCE Habitacle (CPE, SUPCPE), BFR)
725Поворотники, задние противотуманные фары, блок управления кузовом (UCE Habitacle + Batsecurite)
8пятьДиагностический разъем
9
10пятьABS, электронная программа стабилизации
1110Освещение салона, стоп-сигналы
12пятьМодуль управления кузовом
1315Знак СТОП
четырнадцатьпятьБлок управления кузовом, электрические стеклоподъемники, кондиционер
1520Левое заднее стекло с подогревом
шестнадцать20Обогрев заднего правого стекла
1715Омыватель ветрового стекла (управление на руле)
18пятьЭлектронный иммобилайзер
1915Обогрев сидений (BFRH2, ADPCNC, адаптация)
20
двадцать один10Поворотные огни
2210Информационно-развлекательная система, подогрев сидений, дисплей автомобиля, аудиоразъемы, сигнализация
23пятьГромкая связь
2410Тахограф
25— (расположение диода)
26— (расположение диода)
2740Вентилятор кондиционера
2810Принадлежности (BFRH2, реле ACC Clear, связанное реле 1)
2940Электрические стеклоподъемники, блок управления кузовом

Предохранители 2 и 3 отвечают за работу прикуривателя и передней розетки.

Дополнительные блоки

Они расположены с правой стороны (левый и правый руль) под панелью приборов и прикреплены к правому фланцу балки панели приборов.

Блок 1

Блок 1

Цель

  1. 20А — 12В блок питания для распределения зарядного тока
  2. 20А — Информация о работе двигателя
  3. 20A — Сиденье с подогревом
Блок 2

Схема

Блок 2

Обозначение

  1. 20А раздвижная дверь
  2. 20А Крышка багажника
  3. 20A Сиденье автобуса с подогревом
  4. Шина 20А ЭСП
  5. 40A Информация о кондиционере
  6. 70A BCM + аккумулятор
  7. 70А + поставка аксессуаров к навесу

🎬 Видео

Предохранители и реле для Renault Master III (2010-2018)Скачать

Предохранители и реле для Renault Master III (2010-2018)

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ

как быстро найти сгоревший предохранитель и реле.Скачать

как быстро найти сгоревший предохранитель и реле.

Renault Master 3 не запускается. Ошибка давления масла и ABS. Не читает ЭБУ. Проблема найдена.Скачать

Renault Master 3 не запускается. Ошибка давления масла и ABS. Не читает ЭБУ. Проблема найдена.

Как проверить реле на работоспособность мультиметромСкачать

Как проверить реле на работоспособность мультиметром

Проверка предохранителей на авто без их извлечения.Скачать

Проверка предохранителей на авто без их извлечения.

Где находится реле поворотовСкачать

Где находится реле поворотов

Не горит задний ход Renault Master 3Скачать

Не горит задний ход Renault Master 3

Как проверить реле? Для чего нужны реле? 2 способа проверки. Автоэлектрика.Скачать

Как проверить реле? Для чего нужны реле? 2 способа проверки. Автоэлектрика.

реле включения вентилятора охлаждения , что подходит на Рено мастер 2 2.2Скачать

реле включения вентилятора охлаждения , что подходит на Рено мастер 2 2.2

Где находится реле топливного насосаСкачать

Где находится  реле топливного насоса

крик души Рено мастерСкачать

крик души Рено мастер

одна из причин по которой не заводится Рено мастер 2 2,2 ,2,5 и т/ дСкачать

одна из причин по которой не заводится Рено мастер 2 2,2 ,2,5 и т/ д

Проверка рэле накала свечей на Renault Master 2, распиновка.Скачать

Проверка рэле накала свечей на Renault Master 2, распиновка.

Признаки неисправности реле топливного насосаСкачать

Признаки неисправности реле топливного насоса

Как проверить реле топливного насосаСкачать

Как проверить реле топливного насоса

Предохранители Рено Меган 3 и реле с описанием и схемами блоков и их расположениемСкачать

Предохранители Рено Меган 3 и реле с описанием и схемами блоков и их расположением

рено мастер - не включается кондиционер.Скачать

рено мастер - не включается кондиционер.
Поделиться или сохранить к себе:
