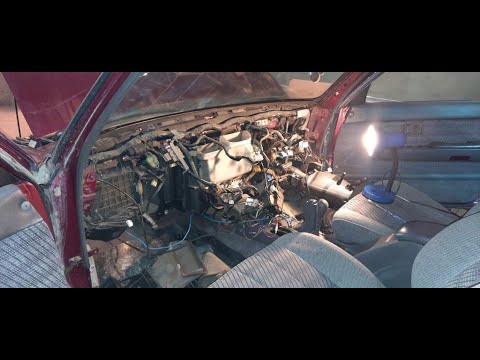

13) Снимите всю приборную панель и ее кронштейн (см. Главу 11).

14) Отсоедините разъемы жгута от двигателя вентилятора и резистора двигателя вентилятора, затем снимите блок вентилятора (см. Рисунок 10.14).

Видео:Промывка радиатора печки электролитом. Сравение теплоотдачи оригинала, sat и checkstar harrierСкачать

Рис. 10.14. Детали установки отопителя / кондиционера в сборе

15) Снимаем задний нижний воздуховод.

16) Открутите две крепежные гайки и снимите блок кондиционера.

Видео:Замена радиатора отопителя на ТЛК Прадо 120Скачать

17) Отцепите и снимите термистор и отсоедините проводку от блока кондиционера.

18) Снимите испаритель с кондиционера (см. Рис. 10.18).

Видео:TOYOTA HILUX Замена радиатора печкиСкачать

Рис. 10.18. Крепежные винты корпуса испарителя — модели 2001 г

19) Выкрутите крепежные винты и снимите радиатор с кондиционера (см. Рис. 10.19).

Видео:Замена радиатора печки Тойота Хайлендер Toyota HighlanderСкачать

Рис. 10.19. Болты крепления радиатора отопителя — модели 2001 г

20) Соберите и установите блоки в порядке, обратном снятию. При установке термистора следите за тем, чтобы его наконечник выступал из держателя на предписанную величину (см. Рис. 10.20).

Видео:Тойота Хайлюкс 7 слабые места | Недостатки и болячки б/у Toyota Hilux VIIСкачать

Видео:Замена радиатора отопителя салона(печки) на Toyota 4 runner 2003г,215 кузов.Скачать

Рис. 10.20. Установите термистор в держатель так, чтобы его наконечник выступал на предписанную величину

21) Заполните систему охлаждения (см. Главу 1A или 1B), подсоедините провод массы к аккумуляторной батарее и запустите двигатель. Убедитесь в отсутствии протечек и исправной работе системы отопления. Если установлен кондиционер, заправьте систему хладагентом, как указано выше.
