Тойота Ипсум 21 и 26 кузов предохранители и реле

Тойота Ипсум 21 и 26 кузов предохранители и реле Тойота

Второе поколение Toyota Ipsum выпускалось в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах в кузовах ACM21W, ACM26W. За это время модель обновилась. В некоторых странах он известен как Toyota Avensis Verso и Toyota Picnic. В этой публикации вы найдете описание расположения электронных блоков управления, описание предохранителей и реле Toyota Ipsum (Picnic) 2 с блок-схемами и фотографические примеры их исполнения. Выделите предохранитель прикуривателя.

Тойота Ипсум 2

Назначение элементов сверьтесь со своими схемами на крышке блока. Может быть разница в представленном материале и в вашем исполнении.

Видео:Toyota IpsumСкачать

Toyota Ipsum

Блоки в салоне

Расположение

Общее расположение блоков в салоне

Двигайтесь налево

Блок-схема в салоне ipsum 2

Двигайтесь направо

Положение для правого руля

Описание

  1. Блок предохранителей
  2. ЭБУ кузова
  3. Реле точки питания
  4. Реле указателя поворота
  5. Реле обрыва цепи (топливный насос)
  6. LHD: ЭБУ TVSS
  7. Радио и плеер с дисплеем
  8. Компьютер с транспондером
  9. Реле заднего обогревателя (HI)
  10. Реле заднего обогревателя
  11. LHD: Усилитель кондиционера (кондиционер с ручным управлением)
  12. ЭБУ камеры (с навигационной системой)
  13. Блок подключения
  14. Реле передних противотуманных фар
  15. ЭБУ двигателя и ECT (A / T)
    Блок управления двигателем (M / T)
  16. LHD: Реле вентилятора (M2)
  17. LHD: реле вентилятора (M1)
  18. Блок управления кондиционером (автоматический климат-контроль)
  19. Антенный усилитель
    или
    RHD (до 10.2003): реле вентилятора (M2) / реле вентилятора (M1) / реле вентилятора (HI)
  20. Блок датчика подушки безопасности
  21. Усилитель транспондерного ключа
  22. LHD: усилитель нагревателя PTC (1AZ-FE)
  23. LHD: реле вентилятора (HI)
  24. RHD: Реле фонарей заднего хода
  25. RHD: Блок управления противоугонной системой
  26. RHD: ЭБУ двойного дверного замка

Блок предохранителей

Он расположен под панелью, за защитной крышкой.

Фотографический пример исполнения

Пример схемы с крышки блока

Пример схемы с крышки блока

Схема

Схема блока предохранителей в салоне

Деловое свидание, встреча

110A IGN — система подушек безопасности SRS, датчики и измерители, система запуска, система многоточечного впрыска / система последовательного многоточечного впрыска, электрический вентилятор охлаждения, система кондиционирования воздуха, ABS, VSC, реле «FUEL HTR», реле «IG2»
225A DOOR NO.2 — Avensis Verso, Picnic: центральный замок
SEAT PWR 30A — Ipsum: Сиденье с электроприводом
310A RR HTR — Задний обогреватель
415A FR FOG — Передняя противотуманная фара
525A AM1 — Система запуска
6ПАНЕЛЬ 7.5A — Подсветка комбинации приборов, подсветка комбинации приборов, электронная коробка передач, аудиосистема, омыватели фар, передние противотуманные фары, система помощи при парковке TOYOTA, часы, система кондиционирования воздуха, напоминание о ключах и световое напоминание
710A SRS-IG / AIRBAG-IG — система подушек безопасности SRS
восемь10A SEAT HTR — Avensis Verso, Picnic: сиденья с подогревом
10A TEMS — Ipsum: подвески TOYOTA с электронной модуляцией
девять15A C / LTR / CIG — Прикуриватель
1010A HTR / HEATER — Система кондиционирования воздуха, система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, VSC, напоминание о ключах и световое напоминание, предупреждение о непристегнутом ремне безопасности, система помощи при парковке TOYOTA, панель приборов , обогрев заднего стекла
одиннадцатьНаружные зеркала с подогревом
127.5A ECU-ACC — Центральный замок, электрические вентиляторы охлаждения, электрические стеклоподъемники, аудиосистема, противотуманные фары, внутреннее освещение, задние фонари, габаритные огни, фары
1330A PWR — Электрические стеклоподъемники, сдвижная крыша
1410A TAIL — Задние фонари, габаритные огни, подсветка номерного знака, свет багажника, противотуманные фары, задние противотуманные фонари, комбинация приборов
15PWR 15A ВЫХОД — Гнездо
1630A FR P / W — Электрические стеклоподъемники, сдвижная крыша
17ДВЕРЬ 25А — Электрическое закрывание двери
18WIPER 25A — Передний стеклоочиститель и омыватель, задний дворник и омыватель, омыватель фар
197.5A ECU-IG — электрические вентиляторы, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, VSC, аудиосистема, электронно-модулированная подвеска TOYOTA, электрические зеркала, автоматическое управление освещением
ветры20A RR DEF — Обогрев заднего стекла
21 годGAUGE 7.5A — Система зарядки, комбинация приборов, фонарь заднего хода, указатели поворота и аварийная световая сигнализация, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, АБС, система центрального замка, электрические стеклоподъемники, напоминание о ключе и свет, предупреждение о непристегнутом ремне безопасности, сдвижная крыша , аудиосистема, часы, фара, автоматическая система управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, помощь при парковке TOYOTA, кондиционер, обогрев заднего стекла
2215A STOP — стоп-сигнал, система управления блокировкой переключения передач, ABS, стоп-сигнал высокого уровня, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, подвеска TOYOTA с электронной модуляцией
Реле
R1Джемпер (с 10.2003: Avensis Verso, Picnic)
R2Нагреватель (HTR)
R3Обогрев заднего стекла (RR DEF)
R4Зажигание (IG1)
R5Размеры (ХВОСТ)

За работу прикуривателя отвечают предохранители №9 и 15 на 15А.

Дополнительные элементы

Схема

Схема дополнительных элементов в салоне

Расшифровка

  1. Реле управления лунной крышей
  2. Реле заднего радиатора
  3. Реле заднего стеклоочистителя (до 10.2003)
  4. Приемник управления беспроводным замком

Видео:Где находится реле топливного насосаСкачать

Где находится  реле топливного насоса

Блоки под капотом

Расположение

Общее расположение блоков под капотом

расположение-ITA

Обозначение

  1. Блок предохранителей и реле
  2. Реле управления омывателем фар
  3. ЭБУ системы управляемого проскальзывания
  4. Блок реле ABS
  5. 1CD-FTV: реле свечей накаливания
  6. Коробка реле

Блок предохранителей и реле

Расположен в левой части моторного отсека под защитной крышкой.

Фото пример блока под капот ipsum 2

Схема

Блок-схема под капотом

Описание

130A DCC — предохранители «ECU-B», «DOME», «RAD N.1»
215A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха
30A FUEL HTR — Diesel: Подогреватель топлива
3Труба 10А — Сигнал
410А ZTA — Указатель поворота и контрольная лампа
515A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
610A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой.
10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой.
15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо.
77.5A OBD — бортовая система диагностики
восемь7,5A ALT-S — Avensis Verso, Picnic: система зарядки
15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей.
девять50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
1030А AM2 — Замок зажигания
одиннадцать30A RR CLR — Задний кондиционер
1230A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар
15A Ipsum: принято
137,5A RR FOG — Фонарь противотуманный задний
1440 / 50A АБС №1 -ABS, VSC
1530/40 АБС №2 — АБС, VSC
1630A CDS — Бензин: Электрические вентиляторы системы охлаждения
40A CDS — Дизель: Электрические вентиляторы охлаждения
1730A RDI — Бензин: электрические вентиляторы системы охлаждения
40A RDI — Дизель: Электрические вентиляторы охлаждения
1850A HTR — Кондиционер / отопление
19140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1
ветры15A HEAD RH UPR — Правая фара (дальний свет), панель приборов
21 год15А HEAD LH UPR — Левая фара (дальний свет)
2215A HEAD RH LWR — Левая фара (ближний свет), дальность света
2315А HEAD LH LWR — Фара правая (ближний свет)
2415А RAD NO.1 — Аудиосистема
257.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла
26 годКУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
Реле
R1Фары (ГОЛОВА)
R2Avensis Verso, Picnic: (ДИММЕР)
Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом
R3Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (FUEL HTR)
R4Сигнал
R5Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7Электровентилятор (ВЕНТИЛЯТОР №3)
R8Блок управления двигателем (EFI)

Основной блок реле

Схема

Блок-схема реле

Деловое свидание, встреча

  • R1 — Запуск (ST)
  • R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
  • R3 — Муфта компрессора кондиционера (MG / C)
  • 1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
  • 2 — Резерв

Дополнительный блок реле

Схема

Схема дополнительного релейного блока

Расшифровка

150A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
250A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
350A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
Реле
R1Электрическое сопротивление (HTR SUB 1)
R2Электрическое сопротивление (HTR SUB 2)
R3Электрическое сопротивление (HTR SUB 3)

Блок реле ABS содержит элементы, отвечающие за работу системы ABS, такие как: ABS CUT и ABS MTR.

🔍 Видео

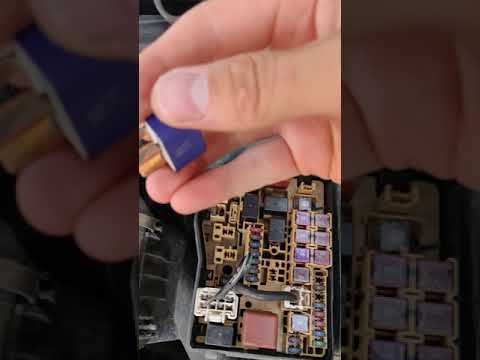

реле стартера ipsum acm26 2az-feСкачать

реле стартера ipsum acm26 2az-fe

как быстро найти сгоревший предохранитель и реле.Скачать

как быстро найти сгоревший предохранитель и реле.

Как проверить реле на работоспособность мультиметромСкачать

Как проверить реле на работоспособность мультиметром

Где находится реле поворотовСкачать

Где находится реле поворотов

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?

Проверка предохранителей на авто без их извлечения.Скачать

Проверка предохранителей на авто без их извлечения.

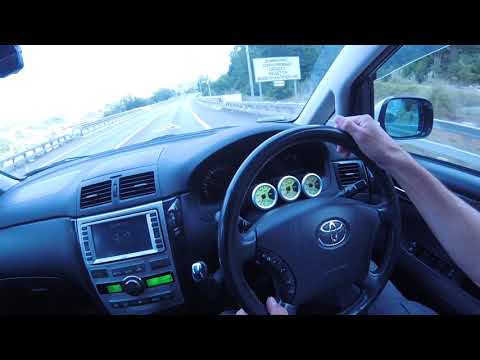

Toyota IpsumСкачать

Toyota Ipsum

Как сделать самодиагностику TOYOTA IPSUM ACMСкачать

Как сделать самодиагностику TOYOTA IPSUM ACM

Toyota NCP12, 1NZ-FE Все предохранители и реле.Скачать

Toyota NCP12, 1NZ-FE Все предохранители и реле.

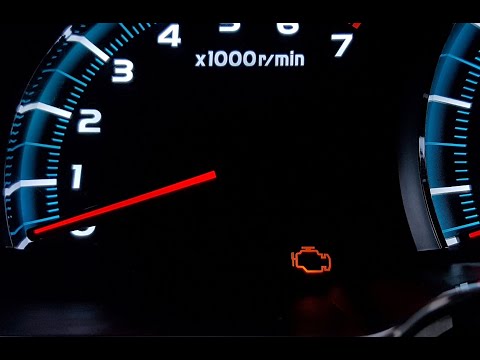

как сбросить ошибки ToyotaСкачать

как сбросить ошибки Toyota

Как проверить предохранителиСкачать

Как проверить предохранители

Toyota Ipsum 2001. Автоэлектрика, диагностика, ремонт.Скачать

Toyota Ipsum 2001. Автоэлектрика, диагностика, ремонт.

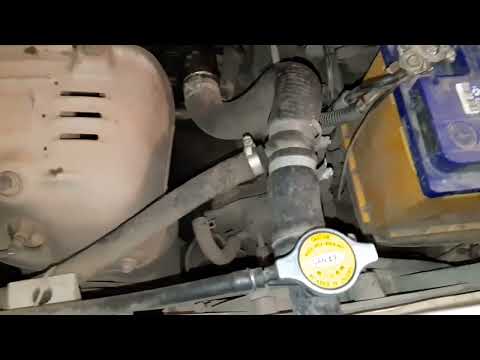

Реле вентилятора охлажденияСкачать

Реле вентилятора охлаждения

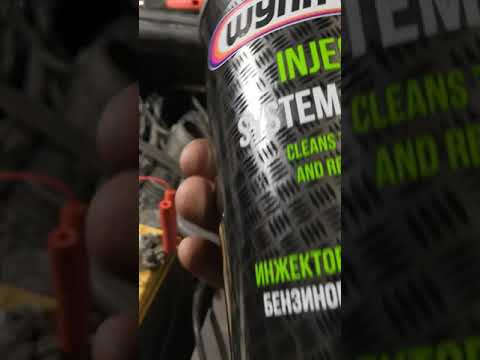

Toyota Ipsum моем инжектора, реле топливного насосаСкачать
