Блоки предохранителей иреле Хендай Гетц (2 видео)

Предохранители в автомобиле являются важнейшими элементами пожарной безопасности. Ведь не секрет, что если в проводке происходит короткое замыкание, то предохранитель, отключая внутренний элемент, предотвращает перегрев проводов и возгорание. Однако стоит отметить, что каждая электрическая цепь имеет свой максимально допустимый ток и для каждой требуется предохранитель нужного номинала. В этой статье будет подробно рассмотрено, где, с каким номиналом и какие блоки реле или предохранителей устанавливаются на Hyundai Getz.

Большинство вспомогательных предохранителей и реле расположены в отдельном блоке, расположенном в моторном отсеке. Другая часть находится в блоке, расположенном под панелью приборов с левой стороны рулевой колонки. Предохранители и предохранители блока предохранителей и реле, расположенного в моторном отсеке, представлены в таблице. 7.2 и 7.3; предохранители блока, расположенного в салоне — в табл. 7.4.

Видео:Замена предохранителя замка зажигания и реле стартера под капотом в Hyundai GetzСкачать

Блок в моторном отсеке

Рис. Блок предохранителей и реле, расположенный в моторном отсеке автомобиля:

1 — запасные предохранители;

2 — реле сигнализации Е47;

3 — реле топливного насоса Е49;

4 — реле звукового сигнала Е45;

5 – реле кондиционера Е50;

6 — реле стартера Е41;

7 — реле включения вентилятора системы охлаждения двигателя на малых оборотах Е43;

8 — реле включения вентилятора системы охлаждения двигателя на высоких оборотах Е44;

9 — реле вентилятора отопителя салона Е51;

10 — реле питания электронной системы управления двигателем Е42;

11 — разъем Е55

Таблица 7.2 Плавкие вставки блока предохранителей и реле, расположенного в моторном отсеке автомобиля, и цепи, которые они защищают
Обозначение	Сила тока, А	Защищенные цепи
Альтернатива	120	Генератор
АБС один	20	Блок управления ABS, штуцер для прокачки
АБС два	40	Блок управления ABS, штуцер для прокачки
УДАР	тридцать	Реле вентилятора внутреннего отопителя
П/ВДВ	тридцать	Реле электрического стеклоподъемника
Прибыль на акцию	пятьдесят	ЭБУ электроусилителя руля
ВАТТ	пятьдесят	Реле задних фонарей, предохранители 11, 19, 20, 25, 27, 29
РАД	тридцать	Реле низкой и высокой скорости электровентилятора системы охлаждения двигателя
ЭБУ	тридцать	Реле топливного насоса, реле питания системы управления двигателем, предохранитель ЭБУ
IGN один	тридцать	Замок зажигания
IGN два	тридцать	Замок зажигания, реле стартера
РОГ	10	Реле звукового сигнала
ДО/С	10	Реле кондиционера

Таблица 7.3 Предохранители в блоке предохранителей и реле, расположенном в моторном отсеке автомобиля, и цепи, которые они защищают
Обозначение	Сила тока, А	Защищенные цепи
ИНЖ	15	ЭБУ двигателя и трансмиссии (кроме двигателя 1,1 л), ЭБУ двигателя (двигатель 1,1 л), форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, адсорбер электромагнитного клапана продувки двигателя
СНСР	10	ЭБУ двигателя и трансмиссии (кроме двигателя 1,1 л), ЭБУ двигателя (двигатель 1,1 л), реле топливного насоса, реле кондиционера, датчик концентрации кислорода, блок антенны иммобилайзера SMATRA
ИПФ I	10	ЭБУ двигателя и трансмиссии (кроме двигателя 1,1 л), ЭБУ двигателя (двигатель 1,1 л)
АБС	10	Блок управления ABS, штуцер для прокачки

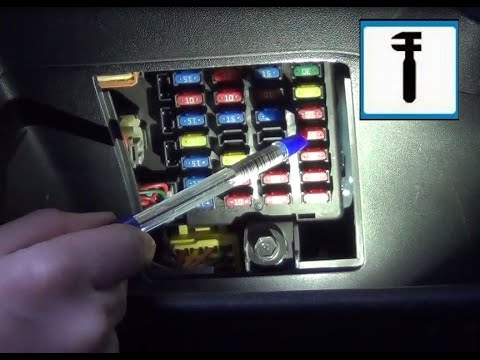

Видео:Замена предохранителя реле стартера, охранной сигнализации в салоне Hyundai GetzСкачать Блок в салоне

Рис. Расположение предохранителей в блоке, расположенном в салоне (передняя часть блока)
Таблица 7.4 Предохранители в блоке предохранителей и реле, расположенном в салоне автомобиля
предохранитель	Сила тока, А	Защищенные цепи
а	10	Переключатель кондиционера, переключатель обогрева заднего стекла
два	10	Левый передний габаритный огонь, левый задний фонарь
3	10	Комбинация инструментов
4	10	Аудиосистема, выключатель наружных зеркал с электроприводом
пять	10	Переключатель АКПП, выключатель фонарей заднего хода, выключатель аварийной сигнализации
6	10	Правый передний габаритный фонарь, правый задний фонарь, левый фонарь номерного знака (правый
7	10	Резистор предварительного возбуждения, комбинация приборов, ЭБУ с выдержкой времени и противоугонная сигнализация, таймер сигнализации непристегнутых ремней безопасности
8	15	Зажигалка
9	10	Генератор, ЭБУ электроусилителя руля, ЭБУ двигателя и трансмиссии (кроме двигателя 1,1 л), ЭБУ двигателя (двигатель 1,1 л), датчик скорости, переключатель рычага переключения передач
10	10	Подушка безопасности компьютер
11	20	Реле замка двери, Реле замка двери, Блок управления люком, Привод замка двери водителя
12	15	Электродвигатель заднего стеклоочистителя, блок переключателей на рулевой колонке
13	10	Реле стартера, реле противоугонной сигнализации
четырнадцать	–	Не используется
15	10	Блок управления дневным светом
шестнадцать	20	Выключатель обогрева левого переднего сиденья (правый
17	10	Выключатель обогрева заднего стекла, ЭБУ двигателя, питание водителя (пассажира) и обогрев наружного зеркала заднего вида
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигналов
20	15	Аварийный выключатель, временная задержка ЭБУ и противоугонная сигнализация
двадцать один	20	Электродвигатель стеклоочистителя, блок переключателей на рулевой колонке
22	10	Реле задних противотуманных фар
23	10	Реле противотуманных фар, реле стеклоподъемников, ЭБУ противоугонной сигнализации и задержки времени, таймер обогрева заднего стекла, электродвигатель корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, модуль управления люком
25	тридцать	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ задержки времени и противоугонная сигнализация
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, панель приборов
29	15	Комбинация приборов, выключатель задних противотуманных фар, разъем линии передачи данных, аудиосистема, ЭБУ задержки времени и противоугонной системы, датчик света приоткрытой двери, универсальный контрольный разъем, освещение багажного отделения, габаритные огни салона, освещение салона, потолочная консоль в сборе
