Замена топливного фильтра Рав 4 (3 видео)

Расходники на Toyota RAV4 требуют замены каждые 40-80 тысяч километров. Многие владельцы предпочитают выполнять работу, не обращаясь в автосервис. Также можно самостоятельно установить топливный фильтр на РАВ 4, соблюдая некоторые правила.

Содержание

Где находится топливный фильтр
Когда менять топливный фильтр на РАВ 4
Периодичность замены
Порядок замены
Замена топливного фильтра RAV4 не снимая бензобака
🔥 Видео

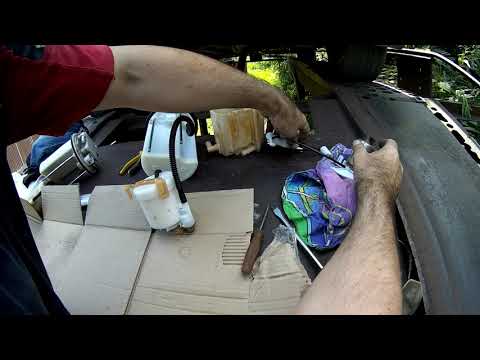

Видео:Замена топливного фильтра RAV4 не снимая бензобакаСкачать

Где находится топливный фильтр

Расположение защитного элемента в бензиновой и дизельной версиях кроссовера немного отличается. Самый простой способ найти узел — это владельцам Toyota RAV4 (SXA10) первого поколения, выпускавшегося до 2000 года. Фильтр находится в моторном отсеке и проблем с доступом к нему нет. Начиная со второго поколения (CA20W, CA30W и XA40) деталь переместилась в топливный бак, что значительно усложнило работы по замене как в сервисных центрах, так и в гаражных условиях.

Управлять комплектациями дизеля проще — топливные фильтры в моделях всех поколений устанавливаются в подкапотном пространстве. Другой неотъемлемой особенностью вариантов мазута является взаимозаменяемость компонентов. На компьютер 2017 года возможна установка сборки 2011 или 2012. Это возможно за счет одинаковых размеров корпусов фильтров и соединительных разъемов.

Процедура замены этого компонента зависит от двух факторов: типа двигателя и поколения модели.

Рекомендуется использовать только оригинальные аксессуары японского производства. В отличие от аналогов с минимальной стоимостью, собранных по лицензии от Toyota, заводские версии более долговечны.

Любая версия RAV 4 оснащается двумя типами систем фильтрации:

грубая очистка — сетка, предотвращающая попадание в топливопровод крупного мусора;
тонкая очистка: задерживает мелкие частицы, в том числе пыль и ржавчину, а также воду и инородные тела.

Первый элемент заменяют редко в силу конструктивных особенностей. Для поддержания условий эксплуатации проводится стирка с использованием чистого бензина или специальных химикатов. Компонент, обеспечивающий тонкую очистку, получает серьезные нагрузки в течение всего срока службы, поэтому его принято заменять полностью. В противном случае возможно значительное снижение мощности двигателя или полный выход из строя отдельных узлов.

Выбор бензинового топливного фильтра РАВ 4 2008 года, как и других вариантов, относящихся к третьему поколению, требует осторожности. Желательно обратить внимание на статьи:

77024-42060 — для моделей до 2006 г.;
77024-42061 — 2006-2008 гг.;
77024-42080 — 2008-2012 гг

Для поиска товаров и цен стоит воспользоваться прилагаемой к автомобилю технической документацией или обратиться на фирменные СТО. Поставщики также предоставляют информацию о номерах деталей.

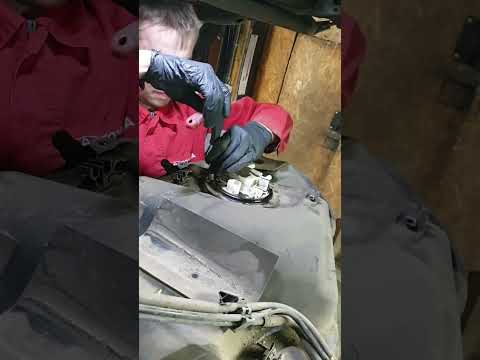

Видео:Рав4 (40) ТО-80. Нюансы при замене топливного фильтра.Скачать

Когда менять топливный фильтр на РАВ 4

Производитель рекомендует заменять компонент через 80 тыс. Км. На практике такой ремонт следует проводить гораздо чаще. Причина — некачественное топливо на СТО и самостоятельное использование владельцами RAV4 различных присадок, добавляемых в бензобак. В таких условиях оптимальнее проводить манипуляции через 40 тыс. Км.

Вы можете выполнять эту работу чаще, однако этому препятствуют два фактора:

оригинальные запчасти недешевы, к тому же иногда приходится заказывать из-за границы;
замена бензинового фильтра РАВ 4 3-го поколения, как и следующего, — дело сложное и трудоемкое.

При этом рекомендуется проходить плановые технические проверки машины.

вполне возможно, что деталь из-за некачественного бензина или дизеля придет в негодность задолго до указанной отметки.

Видео:RAV-4. Замена топливного фильтра.Скачать

Периодичность замены

Организуйте обслуживание топливной системы каждые 40 тыс. Км. В то же время независимый контроль износа компонента затруднен из-за проблемной разборки, поэтому лучше придерживаться определенной частоты. Исключение составляют модели 2002-2004 гг. И дизельные варианты.

Видео:Toyota Rav4 ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРАСкачать

Порядок замены

Правильная замена топливного фильтра Тойота РАВ 4 2014 проводится на разобранном бензобаке. Доступ к рабочей зоне из кабины присутствует только во втором и третьем поколении (включая рестайлинговые версии 2010 года). Прежде чем снимать необходимые детали и менять систему фильтрации, необходимо провести минимальный комплекс подготовительных работ. Сюда входит закрепление машины на лифте или смотровой яме, а также отключение аккумулятора.

необходимо прибегнуть к следующим работам:

Снимите заднюю часть выхлопной системы и, в полноприводных версиях, дополнительно открутите карданный вал.
Отсоедините топливопроводы и изолируйте их во время работы, чтобы защитить их от пыли.
Откручиваем болты крепления бензобака и отсоединяем выводы питания топливного насоса.
Полная разборка бака с дальнейшим размещением в чистом и удобном месте для дальнейшей работы.
Снимите крышку топливного насоса и крепления, удерживающие агрегат в корпусе бензобака.
Снимите заменяемый фильтр тонкой очистки и установите новый.
Соберите все узлы и узлы в обратном порядке.

Желательно проводить эту операцию с небольшим количеством бензина. Поменять топливный фильтр на Toyota RAV 4 2007 года и других представителей третьего поколения можно будет без сложной разборки аксессуаров.

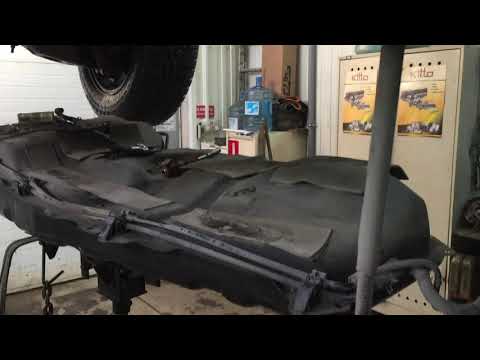

Видео:RAV-4 14.в. ДИЗЕЛЬ. Замена топливного фильтра.Скачать

Замена топливного фильтра RAV4 не снимая бензобака

Заменяемая деталь находится в труднодоступном месте, доступ к которому невозможен без резкого вмешательства в панель кузова. Если по каким-то причинам не получается разобрать топливный бак, то придется прибегнуть к грубой силе. Для начала нужно найти сайт, под которым спрятаны нужные узлы. Для этого можно обратиться к полной технической документации или к специалистам на СТО. Кстати, в моделях 2014-2015 годов чаще всего заменяемые компоненты располагаются под левым задним сиденьем.

Самый трудоемкий процесс — доступ к верхней части бензобака.

Для этого необходимо полностью снять задние сиденья, штатную обивку и шумоизоляцию. Далее следует аккуратно разметить точки отреза, просверлив несколько отверстий. Также — резка металла, которую можно организовать при помощи дрели «Сверчок» или специального инструмента. После формирования люка можно приступать к манипуляциям с фильтром.

Как только все детали будут заменены и запуск двигателя покажет нормальную работу топливопровода, отверстие в полу можно закрыть. Для закрытия такого люка вслепую не рекомендуется применять сварку, потому что после определенного пробега фильтр придется снова менять. Оптимальное решение — герметики с антикоррозийными добавками.

Однако некоторым автовладельцам повезло больше: замена топливного фильтра в Toyota RAV 4 2008 года выпуска и позже (до 2013 года) упрощена благодаря наличию сервисного люка в полу кузова. Чтобы получить к нему доступ, вам необходимо:

полностью снять задний ряд сидений;
убрать часть напольного покрытия;
аккуратно снимаем крышку люка (держится плотно за счет герметика).

Дальнейшие корректирующие действия не отличаются от описанных выше. После завершения основных работ по замене топливного фильтра на РАВ 4 2007 года рекомендуется избавиться от остатков старого герметика вокруг люка и на крышке, а также нанести новый.

После затвердевания пол и сиденья можно заменить.

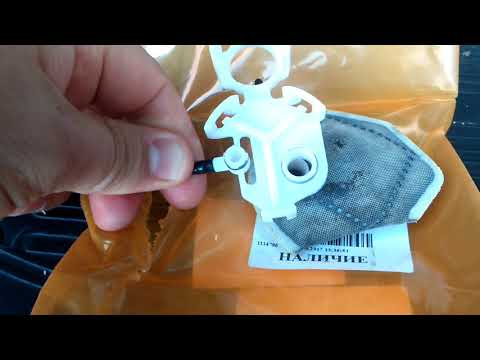

Видео:НИКОГДА НЕ МЕНЯЕТЕ ТОПЛИВНЫЙ ФИЛЬТР . . ?Скачать

Благодаря улучшенному расположению компонентов топливопровода работа значительно упрощается. Кстати, в RAV 4 2001 года выпуска там же, где и в современных дизельных вариантах, стоит топливный фильтр. Чтобы установить новую деталь, сделайте следующее:

Остановите двигатель и сбросьте давление в топливной магистрали, отключив предохранители топливного насоса. Полностью избавиться от давления можно, если заводить машину несколько раз подряд. Как только он начнет замерзать, можно переходить к следующим шагам.
Разберите и снимите воздушный фильтр и защиту насоса. Важно не повредить датчик уровня конденсата.
Отсоедините от фильтра все шланги. Действие нужно выполнять осторожно: в корпусе может остаться немного солярки.
Новый фильтр необходимо заполнить до краев дизельным топливом, а уплотнительное кольцо необходимо смазать топливом, и все необходимо вернуть на место, повторно подсоединив шланги.

Дальнейшие работы заключаются в сборке компонентов в обратной последовательности, установке предохранителя бензонасоса и проверке его работоспособности.
