Эксплуатация автомобиля по плохим дорогам вскоре приведет к поломкам и, как следствие, ремонту ходовой части. Замена передних рычагов Дастер проводится по мере необходимости и, как правило, они не ходят более 100 000 км.
Видео:рено дастер замена сайлент блоков передних рычаговСкачать
Устройство узла на Рено Дастер
Подвеска автомобиля независимая, типа МакФерсон, оснащена газовыми амортизаторами. На подрамнике есть 2 треугольных рычага, которые крепятся к поворотному кулаку через шаровую опору. Кулак крепится к раме, которая амортизирует удары за счет амортизаторов и пружин.
Рычаг передней подвески Рено Дастер 4х4 соединяет шасси и кузов, а также регулирует угол наклона последнего при прохождении поворотов.
Элемент оснащен двумя резинометаллическими сайлентблоками и клепаной шаровой опорой (заводской), которая состоит из следующих деталей:
- металлическая коробка, где находится палец, одна сторона которого имеет форму шара, другая снабжена резьбовым соединением;
- полимерное покрытие;
- резиновый чехол, используемый для уплотнения стержня элемента.
Неподвижная часть крепится к рычагу, подвижная – к поворотному кулаку, что позволяет колесам свободно перемещаться в горизонтальной плоскости.
Видео:ЗАМЕНА САЙЛЕНТБЛОКОВ ПЕРЕДНЕГО РЫЧАГА ДАСТЕР КАПТУР АРКАНА ТЕРРАНО БЕЗ ЕДИНОГО УДАРА #ВИДЕОЛЕКЦИЯСкачать
Признаки неисправностей
Чтобы вовремя обнаружить поломку, нужно знать, каковы признаки неисправности рычагов, шарниров и сайлентблоков.
Передних рычагов
Со временем резиновые элементы сайлентблоков направляющих рычагов стареют, рассыхаются и приходят в негодность. Шаровые шарниры также подвержены износу. Направляющий элемент может лопнуть или деформироваться. Кроме того, увеличивается износ протектора шины.
Признаки неисправности рычагов:
- машину начинает уводить в сторону при ровном руле;
- машину бросает в стороны, особенно на плохих дорогах;
- при повороте колес слышен скрип;
- при торможении машину тянет в сторону;
- стук или визг в колесе при движении по неровной дороге.
Шаровой опоры
Замена шаровой опоры на Рено Дастер необходима при наличии таких признаков неисправности:
- при повороте колес слышен глухой шум, который иногда отдает в руль;
- при повороте руля возникают посторонние шумы;
- теряется управляемость.
Неисправность этого элемента легко определить по затрудненному повороту руля.
Сайлентблоков
Первым признаком износа резинометаллических соединений является ухудшение или отказ рулевого управления, замедленная реакция при повороте руля. Также при износе сайлентблоков могут проявиться все признаки неисправности рычага и шаровой опоры. Для точного выявления причины необходима диагностика ходовой части автомобиля.
Видео:Renault. Duster. Замена переднего рычага.Скачать
Диагностика узла
Этот узел может выйти из строя в любой момент. Чтобы этого не произошло в дороге, необходимо своевременно проводить диагностику подвески автомобиля. Износ деталей вы можете определить самостоятельно.
Для этого вам нужно:
- установить автомобиль на эстакаду или смотровую яму;
- произвести визуальный осмотр на наличие трещин и разрывов резиновых пыльников;
- с помощью монтажного шпателя проверьте узлы передней подвески, а также резиновые и металлические соединения на предмет ослабления.
В некоторых случаях для диагностики необходимо открутить палец и проверить люфт.
Видео:ЗАМЕНА САЙЛЕНТБЛОКОВ ПЕРЕДНИХ РЫЧАГОВ НА ВСЕХ B0 БЕЗ ЕДИНОГО УДАРА. #ПЕРЕЗАЛИВ| КАКИЕ ИСПОЛЬЗОВАТЬ?Скачать
Выбор новых запчастей
На автомобиле Рено Дастер шаровая опора приклепана. Производитель рекомендует заменять весь рычаг, если петля выходит из строя. При пробеге в 100 000 км изнашиваются сайлентблоки направляющего элемента и шарнира, поэтому удобнее заменить рычаг в сборе. Ниже приведены каталожные номера со ссылками на магазины с подходящими ценами на Яндекс Маркете.
Статьи оригиналов:
- 545001225Д правый;
- 545012815R левый;
Есть качественные аналоги:
- НК 5013941 левая;
- НК 5013942 правый;
- Fenox CA 11279 правый;
- Fenox CA11179 слева;
Аналоги сайлентблоков средней ценовой категории:
- АСАМ 30898;
- Сасико 2254015.
В штатные петли вкручиваются заклепки, фиксирующими болтами крепится новая деталь. Чуть позже, после выпуска автомобиля, производитель опубликовал каталожный номер оригинальной детали — Renault 401 602 308 R.
Есть аналоги:
- Фенокс BJ 10086;
- Стеллокс 5200371SX;
- Сашик 7574011;
- Мейле16160100015;
- Феби Бильштайн 40808;
- Добыча 60940808.
При выходе из строя шаровой опоры рекомендуется менять 2 детали одновременно.
Видео:УДАЛЯЕМ "БОЛЯЧКУ" НА ДАСТЕРЕ, КАПТУРЕ, АРКАНЕ И ТЕРРАНО - СТУК НА КОЧКАХ!ЗАМЕНА СТОЙКИ СТАБИЛИЗАТОРАСкачать
Порядок замены переднего рычага
Для снятия переднего рычага на Рено Дастер необходимо иметь следующий набор инструментов:
- набор ключей;
- устанавливать;
- ВД40;
- молоток;
- мясорубка;
- металлическая щетка
Для выполнения работы вам необходимо:
- Поднимите машину, поставьте на смотровую яму или на эстакаду.
- Для доступа к заменяемым элементам снимите колесо.
- Металлической щеткой очистите все необходимые элементы от ржавчины и грязи.
- Смажьте резьбовые соединения WD 40 и подождите 10 минут, чтобы ржавчина на резьбе разъела.
- Ключом на 21 открутите две гайки, крепящие элемент к корпусу.
- Откручиваем гайку, крепящую элемент к поворотному кулаку.
- Затем, чтобы снять шаровой палец, нажмите на нижнюю часть рычага монтировкой и несколько раз ударьте по пальцу молотком.
Бывает, палец проворачивается, а открутить гайку невозможно. В этой ситуации необходимо срезать болгаркой оба элемента.
Видео:ЗАМЕНА НИЖНИХ РЫЧАГОВ И РУЛЕВЫХ НАКОНЕЧНИКОВ !!! РЕНО ДАСТЕР 🔝Скачать

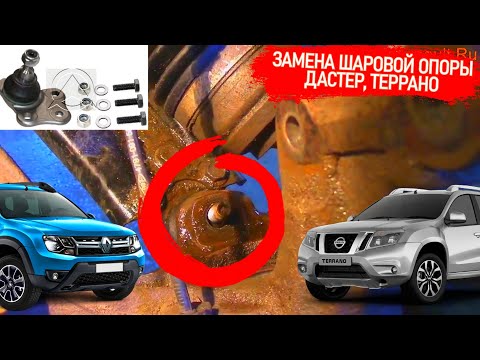

Самостоятельная замена шаровой опоры
Чтобы заменить шаровую опору своими руками, необходимо выполнить следующие действия:
- Снимите рычаг передней подвески и надежно закрепите его на тисовом дереве.

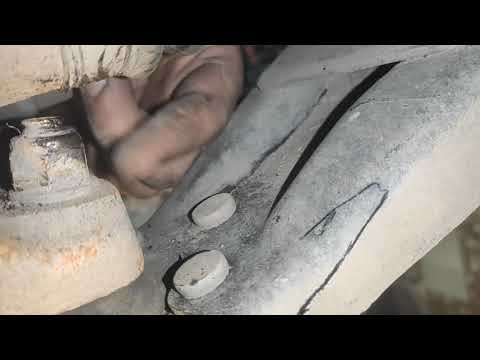

- Используя дрель на 6 мм и дрель, высверлите заклепки, которые крепят деталь к рычагу. Если не получается, можно аккуратно спилить болгаркой, чтобы не задеть направляющий элемент шасси.
- Подготовьте новый кронштейн и набор винтов вместо заклепок. Пальцевые болты и резьбу необходимо обработать нигролом, проверить наличие смазки под пыльником на заменяемом элементе и зафиксировать его на рычаге.
- Установите направляющий элемент на раму и затяните болты и гайки.
- С помощью домкрата поднять рычаг, чтобы он принял горизонтальное положение, и указать пальцем на сиденье.
- Надежно затяните гайку шарового пальца.
- Затяните болты и гайки, которыми элемент крепится к раме.
- Установите колесо и надежно затяните все болты крепления рычага.
По окончании работ рекомендуется отрегулировать сход-развал колес.
Видео:Замена сайлентблоков передних рычагов на Рено ДастерСкачать
Установка новых сайлентблоков
При замене шаровой опоры рекомендуется заменить сайлентблоки передних рычагов.
Для этого вам нужно:
- молоток;
- долото;
- металлическая щетка;
- литол;
- специальный инструмент для снятия сайлентблоков.
Чаще всего прессование и вдавливание элемента осуществляется с помощью специального приспособления. Для этого необходимо надежно закрепить элемент на тисе и выдавить старую деталь экстрактором. Почистите посадочное место проволочной щеткой, смажьте рычажную часть и проушину литолом, а затем специальным приспособлением запрессуйте новый сайлентблок.
При отсутствии приспособления для снятия детали замену можно произвести таким образом: с помощью молотка и зубила выбить старую деталь, зачистить посадочное место и запрессовать новую сменную деталь молотком. Но так можно повредить рычаг.
Некоторые автолюбители сжигают сайлентблоки горелкой. Делать это не рекомендуется, так как при нагреве рычаг деформируется и теряет свою функциональность.
Рычаг подвески Рено Дастер является важной частью ходовой части автомобиля. Необходимо своевременно диагностировать и сразу же устранять поломки. Процедуру можно выполнить своими руками, без помощи слесаря и специальных инструментов. Ремонт занимает мало времени и не требует больших вложений.
