Масляный насос Сузуки Гранд Витара

Масляный насос Сузуки Гранд Витара Сузуки
Масляный насос Suzuki Grand Vitara

1 — пластина ротора
2 — внутренний ротор
3 — внешний ротор
4 — прокладка
5 — шпилька
6 — шпилька
7 — перепускной клапан

8 — пружина
9 — стоп
10 — стопорное кольцо
11 — винт пластины масляного насоса
12 — крышка масляного насоса
13 — один болт масляного насоса (короткий)
14 — болт масляного насоса (длинный)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Снимите ремень ГРМ, обращаясь к разделу «Ремень ГРМ и натяжитель ремня» в этой главе.
  3. Снимите генератор и его кронштейн.
Масляный насос Suzuki Grand Vitara
край=

При установке кронштейна сначала затяните гайку.

Масляный насос Suzuki Grand Vitara
  1. Снимите шкив приводного ремня газораспределительного механизма (3). Для фиксации коленчатого вала используйте специальный инструмент (стопорный механизм) с зубчатым венцом маховика (1) (кольцо маховика ведущего диска для моделей A / T). При присоединенном коленчатом валу отверните болт (2) шкива приводного ремня газораспределительного механизма. Специальный инструмент: (A) — 09927-56010.

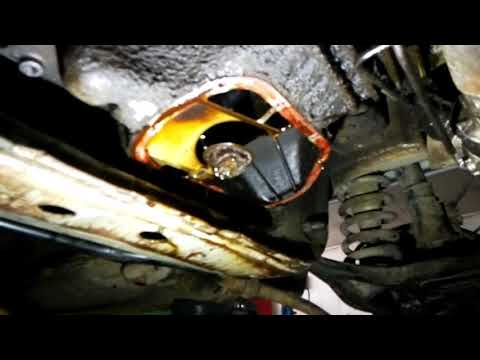

  1. Снимите масляный поддон (3) и сетку масляного насоса (2), обращаясь к разделу «Масляный поддон и сетка масляного насоса» в этой главе.
Масляный насос Suzuki Grand Vitara1 — блок цилиндров
2 — масляный насос сетевой
3 — поддон картера
Масляный насос Suzuki Grand Vitara
  1. Отвинтив болты (2), снимите масляный насос в сборе (1).

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отверните направляющий болт указателя уровня масла (3) и снимите указатель (2) с масляного насоса (1).
Масляный насос Suzuki Grand Vitara1 — масляный насос
2 — указатель
3 — направляющий болт указателя уровня масла
4 — прокладка индикатора
Масляный насос Suzuki Grand Vitara
  1. Снимите пластину ротора (1).
Масляный насос Suzuki Grand Vitara
  1. Снимите внешний ротор (1) и внутренний ротор (2).

Медицинский осмотр

 ПОРЯДОК ВЫПОЛНЕНИЯ

Масляный насос Suzuki Grand Vitara
  1. Проверьте кромку сальника на предмет дефектов или других повреждений. При необходимости замените.
Масляный насос Suzuki Grand Vitara
край=

При установке сальника (1) плотно прижмите его во время регулировки до тех пор, пока его конец не будет заподлицо с концом корпуса масляного насоса (2).

Масляный насос Suzuki Grand Vitara
  1. Проверьте внешний и внутренний роторы, пластину ротора и крышку масляного насоса на предмет чрезмерного износа или повреждений.

Радиальный зазор

С помощью плоскогубцев проверьте радиальный зазор между внешним ротором (1) и картером. Если люфт выходит за пределы допустимого диапазона, замените внешний ротор или крышку. Пределы радиального зазора между внешним ротором и корпусом составляют 0,310 мм (0,0122 дюйма).

Масляный насос Suzuki Grand Vitara

1 — внешний ротор
2 — внутренний ротор

Боковое пространство

Масляный насос Suzuki Grand VitaraС помощью штангенциркуля и линейки измерьте боковой зазор. Пределы бокового зазора составляют 0,15 мм (0,0059 дюйма).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Промойте, очистите, а затем просушите все разобранные детали.
  2. Нанесите тонкий слой моторного масла на внешний и внутренний роторы (1), кромку сальника и внутренние поверхности корпуса и пластины масляного насоса.
Масляный насос Suzuki Grand Vitara
  1. Установите внешний и внутренний роторы (2) на корпус насоса.
Масляный насос Suzuki Grand Vitara
  1. Установите пластину ротора. Затяните 5 винтов (1) с предписанным моментом. После установки пластины убедитесь, что механизмы вращаются рукой плавно. Момент затяжки: Винты пластины масляного насоса (a) — 11 Н • м (1,1 кг-м, 8,0 фунт-футов).
  1. Нанесите моторное масло на манжетное уплотнение (3) и установите манометрическое уплотнение и манометр (2). Вверните направляющий болт указателя уровня масла с указанным моментом затяжки. Момент затяжки: Направляющий болт (a) указателя уровня масла составляет 11 Н • м (1,1 кг-м, 8,0 фунт-футов).
Масляный насос Suzuki Grand Vitara1 — масляный насос
2 — указатель
3 — прокладка индикатора

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите две шпильки масляного насоса и новую прокладку масляного насоса на блок цилиндров.
Масляный насос Suzuki Grand Vitara
  1. Чтобы избежать повреждения или переворота кромки сальника при установке масляного насоса на коленчатый вал, установите на коленчатый вал специальный инструмент (индикатор сальника) и нанесите моторное масло на специальный инструмент. Специальный инструмент: (A) — 09926-18210.
  1. Установите масляный насос на блок цилиндров.
  2. Установите масляный насос на блок цилиндров. Поскольку существует два типа болтов масляного насоса, для правильного использования обратитесь к рисунку и затяните их с указанным моментом затяжки. Затяните болт 6 масляного насоса (a) 11 Н • м (1,1 кг-м, 8,0 фунт-футов).
Масляный насос Suzuki Grand Vitara1 — болты n. 1 (короткий)
2 — болты n. 2 (длинный)
Масляный насос Suzuki Grand Vitara
  1. Установите резиновую прокладку между масляным насосом и водяным насосом.
Масляный насос Suzuki Grand Vitara
  1. Установите шпонку зубчатого шкива (1) и шкив зубчатого ремня коленчатого вала (2). Правильная установка этих деталей показана на рисунке. При присоединенном коленчатом валу затяните болт (3) шкива приводного ремня газораспределительного механизма с указанным моментом.
  • Момент затяжки:
    • болт (a) шкива ремня ГРМ коленчатого вала — 130 Н • м (13,0 кг-м, 94,0 фунт-фута)
  • Специальный инструмент
    • (А): 09927-56010
Масляный насос Suzuki Grand Vitara4 — установочный штифт (штифт шкива коленвала)
5 — маховик (приводной диск на А / Т)
  1. Установите ремень привода ГРМ, натяжитель, сетку масляного насоса, масляный поддон и другие детали, относящиеся к частям, относящимся к ремню ГРМ и натяжителю, а также сеткам масляного поддона и масляного насоса в этой главе.
  2. Убедитесь, что все снятые детали вернулись на свои места. Установите все необходимые детали, которые ранее не устанавливались.
  3. Отрегулируйте натяжение ремня привода ГРМ водяного насоса, обращаясь к разделу «Регулировка и осмотр ремня охлаждающего вентилятора» в главе «Охлаждение двигателя.
  4. Отрегулируйте натяжение ремня насоса рулевого управления с гидроусилителем или ремня компрессора АКП, если таковой имеется. См. Раздел «Двигатель» в главе «Техническое обслуживание и смазка.
  5. Залейте в двигатель моторное масло, см. Раздел «Моторное масло и фильтр» в главе «Техническое обслуживание и смазка.
  6. Залейте в картер переднего дифференциала трансмиссионное масло в соответствии с разделом «Техническое обслуживание» в головке переднего дифференциала.
  7. Подсоедините отрицательный кабель к аккумуляторной батарее.
  8. Убедитесь, что антифриз и масло не вытекают из каждого разъема.
  9. После завершения установки проверьте давление масла, запустив двигатель.
