Меняем лампы на Рав 4 4 поколения

Рав 4 40

Опишем, какие лампы подходят к Toyota RAV4 и как заменить лампочки Rav 4 Gen 4.

Меры предосторожности

Сначала перечислим основные меры предосторожности при замене ламп в Rav 4:

• Все освещение должно быть выключено.
• При манипуляциях со светильниками в Рав 4 держите их не за стеклянную колбу, а за основание, чтобы не пораниться, когда стекло разобьется и оставит жирные следы.
• Лампам необходимо дать остыть (особенно газоразрядным лампам), иначе они могут перегореть.
• По окончании работы проверьте разъемы и убедитесь, что они плотно закрыты.

Лампочки используемые в Rav 4 4 поколения

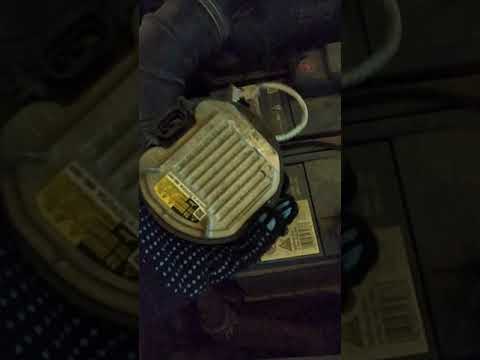

D4S

HIR2 — для бигалогенных фар — ближний свет, дальний свет (в одной линзе)

HB3 — в галогенных фарах для ближнего и дальнего света, в биксеноновых фарах только для дальнего света.

D4S — в биксеноновых фарах ближнего света.

H16 — для противотуманных фар на Rav 4.

Светодиодные — для габаритных огней, стоп-сигналов, дневных ходовых огней, противотуманных фар.

W5W — для габаритных огней, стоп-сигналов, освещения салона, номерного знака, освещения багажника на Rav 4.

HB3

W16W — для фонаря заднего хода.

W21W — для стоп-сигналов, задних (до 2015/10) поворотников, противотуманных фар на Rav 4.

WY21W — для передних поворотников, задних поворотников (с 2015/10).

Замена ламп передней блок-фары Рав 4

Для замены ламп с правой стороны, т.е. со стороны пассажира, лучше всего снять бачок омывающей жидкости. На стороне водителя (левая сторона) замена возможна без использования инструментов.

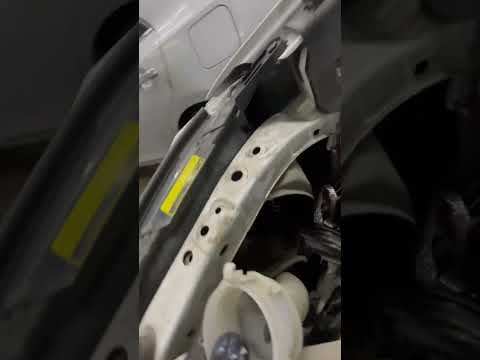

Снятие заливной горловины омывающей жидкости (рисунок)

Центральный жгут проводов установлен на внешнем крае фары. Сожмите защелку и отсоедините электрический разъем. Поверните защитную крышку против часовой стрелки и снимите ее. Затем отсоедините синий электрический разъем, выкрутите гнездо на четверть оборота и снимите источник света.

Установите новую галогенку в обратном порядке, но не прикасайтесь пальцами к стеклу, иначе оно быстро перегорит из-за жира с пальцев и остатков пота. Загрязненное стекло следует обезжирить спиртом.

Ходовые огни (рисунок)

Лампа дальнего света HB3 расположена в центре фары и заменяется точно так же, как и предыдущая лампа. На RAV 4-го поколения ближний и дальний свет взаимозаменяемы.

Дальний свет (фото)

Указатели поворота расположены внизу, на внутренней кромке. Серый цоколь индикаторной лампы WY21W/5W откручивается на ¼ влево и вытаскивается вместе с лампой. Она удаляется из гнезда и заменяется новой. Повторная сборка выполняется в обратном порядке.

Габаритные огни находятся на внешнем краю и имеют оранжевые гнезда. Замена лампы маркера W5W производится так же, как и замена ламп указателей поворота.

Меняем источники света в противотуманных фарах

Противотуманные фары 19W тип C (галогенные H16) подходят для Rav 4 2014.

Для обеспечения достаточного пространства при замене лампочки рулевое колесо должно быть повернуто в противоположную сторону. Это означает, что при замене правой противотуманной фары рулевое колесо должно быть повернуто влево и наоборот.

1. Крышка крыла снимается, когда фиксатор разблокирован.
2. При нажатии на защелку разъем извлекается.
3. Опорная плита откручивается против часовой стрелки.
4. При установке нового источника света его три держателя необходимо подсоединить к углублениям светильника и повернуть по часовой стрелке.
5. Когда разъем установлен на место, встряхните лампу за цоколь и проверьте надежность крепления. Затем включите его и проверьте, работает ли отражатель и нет ли утечки света через фитинг.
6. Протектор крыла устанавливается на место, фиксируется и поворачивается с помощью рукоятки.

H16

Меняем лампочки в задней блок-фаре

Лампы мощностью 21 Вт подходят для замены стоп-сигналов и сигналов поворота на RAV 4 2015 года, а лампы мощностью 5 Вт — для габаритных огней. Обе лампы относятся к типу E (прозрачные, без опущения).

После открытия дверцы багажника откручиваются винты и снимается блок лампы. Соответствующий блок лампы откручивается против часовой стрелки. Старая лампа снимается, на ее место устанавливается новая и монтаж производится в обратном порядке.

WY21W

Замена лампочек в задних габаритах, фонарях заднего хода и подсветке номера

При открытой задней двери откройте соответствующую крышку с помощью отвертки, завернутой в ткань, и снимите ее. Необходимые источники света откручиваются против часовой стрелки, вытаскиваются и заменяются новыми. Для фонарей заднего хода на Rav 4 поколения подходят лампы типа E мощностью 16 Вт (нулевая точка прозрачная), фонари и фонарь освещения номерного знака — 5 Вт, того же типа.

W16W — фонарь заднего хода

Смена источников света в задних противотуманках

Задние противотуманные фары на Rav 4 оснащены 21-ваттными лампами типа E (без цоколя). Их замена производится, как описано выше. Только в конце работы необходимо проверить плотность прилегания резиновой крышки.

W21W — задние противотуманные фары

Заключение

Производители Toyota RAW 4 могут менять лампочки в фарах в разных странах. Если вы планируете их заменить, проконсультируйтесь с дилером, чтобы узнать, какие лампы необходимы для вашего автомобиля.
