Противотуманные фары Сузуки SX4

Противотуманные фары Сузуки SX4 Сузуки

Владельцы компактных японских внедорожников стремятся дополнить облик своих железных коней, чтобы они больше соответствовали концепции «паркетника»:

  • Некоторые устанавливают скобу на заднюю дверь и навешивают запаску;
  • Другие добавляют силовые пороги, расширители крыльев и внедорожные шины;
  • А третьи, более практичные, предпочитают устанавливать на Suzuki CX4 противотуманные фары или модернизировать фары Suzuki Grand Vitara, поскольку от их работы зависит более комфортное передвижение по городу и за его пределами.

Внешний вид японского кроссовера со встроенными ПТФ

В этой публикации мы рассмотрим, что можно сделать для улучшения наружного освещения и проиллюстрируем технологию работы.

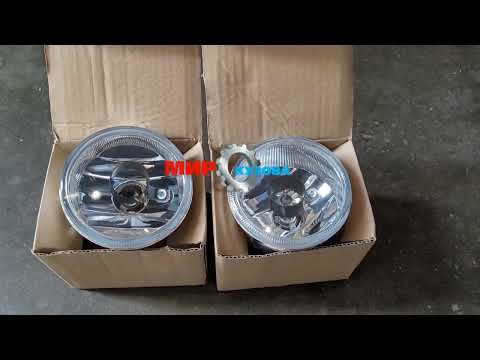

Видео:Suzuki Sx4 птф противотуманная фара sx-4 туманка sx 4 сузуки сх4 сх-4 миркузоваСкачать

Suzuki Sx4 птф противотуманная фара sx-4 туманка sx 4 сузуки сх4 сх-4 миркузова

Расположение фар

Производитель автомобиля гарантирует правильную установку противотуманных фар. Например, у Suzuki SX4 противотуманные фары устанавливаются в переднем бампере на расстоянии 25 см от проезжей части — это допустимая высота, гарантирующая максимальную работу ПТФ в густом тумане.

Примечание!
«Поднимать» противотуманные фары выше, располагать их на уровне фар или вынимать их за габариты автомобиля запрещено действующими нормами.
Помните, что это небезопасно для вас и других участников дорожного движения.

Такие «световые улучшения» разрешены только для автомобилей, участвующих в спортивных мероприятияхТакие «световые улучшения» разрешены только для автомобилей, участвующих в спортивных мероприятиях

В большинстве европейских и японских автомобилей даже в самой простой комплектации в бампере есть место для установки ПТФ и дневных ходовых огней (см. Также статью Особенности установки противотуманных фар на Шевроле Лачетти)

В дальнейшем, установив противотуманные фары на Suzuki Grand Vitara или Suzuki SX4, владельцу не придется:

  1. Ищите место на приборной панели для отдельной кнопки управления ПТФ;
  2. Поменять проводку автомобиля при подключении управления фарами к подрулевому переключателю;
  3. Изготовление разъемов для установки предохранителей для обеспечения безопасности электрической цепи и т.д.

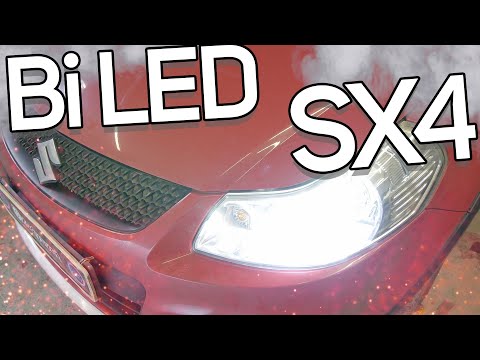

Видео:Suzuki SX4 Ставим Bi led + ДХОСкачать

Suzuki SX4 Ставим Bi led + ДХО

Доступ к ПТФ

Прилагаемая к автомобилю инструкция по ремонту ПТФ часто сводится к общему описанию того или иного процесса. Например, противотуманный свет Suzuki SX4 можно снять для замены лампы или отрегулировать с помощью регулировочного винта. Но точно не сказано, как его добывать и регулировать хозяин. Мы постараемся восполнить этот пробел. (см также статью Как установить противотуманные фары на Kia Rio)

Стрелка указывает на пластиковые фиксаторы, сняв их, вы получите доступ к опоре ПТФСтрелка указывает на пластиковые фиксаторы, сняв их, вы получите доступ к опоре ПТФ

Как извлечь

Итак, чтобы приблизиться к крепежным винтам, на которых крепятся противотуманные фары Suzuki SX4, вам понадобятся:

  1. Поставьте машину на ровную поверхность;
  2. Снимите клеммы с АКБ, чтобы исключить риск короткого замыкания в проводке;
  3. Отверткой выдавите защитные пластиковые крышки колесной арки;
  4. Осторожно отсоедините зажимы, удерживающие их в крыле;
  5. Выкрутите крепежные винты левой и правой фары через открытое отверстие.

На фото показаны открученные ПТФ. Зеленый цвет указывает на основание, которое необходимо отсоединить, чтобы получить доступ к лампеНа фото показаны открученные ПТФ. Зеленый цвет указывает на основание, которое необходимо отсоединить, чтобы получить доступ к лампе

Как разобрать

Часто бывает, что сама фара работает, но стекло разбито или зеркальная поверхность отражателя потускнела. Чтобы не покупать новую, ее можно отремонтировать, несмотря на то, что в большинстве случаев противотуманная фара Suzuki Grand Vitara не складывается. (смотрите также статью Особенности установки противотуманных фар на Газель Бизнес)

Вот как выглядят «неразборные» ПТФВот как выглядят «неразборные» ПТФ

Совет: поскольку цена на новые фары высока, имеет смысл попытаться отремонтировать.
Пришедшие в негодность запчасти можно приобрести в авторемонтных мастерских или заказать новые запчасти сторонних производителей через Интернет.

Другими словами, разборка логична в двух случаях:

  1. Для замены разбитого или треснувшего стекла;
  2. Заменить запотевший отражатель.

Совет: если, например, корпус проектора сломался из-за удара о препятствие, вы можете отремонтировать трещину, не разбирая ее.

Через интернет можно заказать любые элементы и запчасти противотуманных фар, тем самым сэкономив деньгиЧерез интернет можно заказать любые элементы и запчасти противотуманных фар, тем самым сэкономив деньги

Потом с машины сняли противотуманную фару, помыли и очистили от грязи, закуплены запчасти и пора приступать к ремонту.

Мы должны:

  1. Нагрейте старый герметик, которым стекло приклеено к кузову;
  2. Отдельное стекло;
  3. Заменить изношенные детали;
  4. Сложить все обратно и запечатать.

Совет: Несмотря на кажущуюся чушь, маяк необходимо поместить в печь.
Это делается для его равномерного нагрева: при температуре 85 градусов герметик размягчается и фару можно разобрать, не рискуя сломать пластиковые детали.

На фото: фара после прогрева и демонтажаНа фото: фара после прогрева и демонтажа

Продолжаем ремонт:

  • Заменить неисправные детали на новые;
  • Нанесите герметик на обезжиренные поверхности и слегка прижмите детали фары, чтобы зафиксировать их;
  • Вернитесь в духовку, чтобы разогреть;
  • Снимите через пару минут и плотно прижмите.

На этом ремонт окончен и осталось только удалить остатки герметика с кузова острым ножом, чтобы он не мешал установке фары в бампер автомобиля.

Совет: заказывайте изготовление наклеек на фары: стойкая пленка еще больше защитит стекло от дорожных камней.

Как отрегулировать

Давайте посмотрим на ситуацию, когда вы установили отремонтированные противотуманные фары на Suzuki Grand Vitara или SX4. Как установка, так и сборка-разборка неизбежно влияли на направление светового потока, поэтому фары необходимо регулировать.

Порядок регулировки светового потока своими руками будет следующим:

  1. Поставьте машину перед белой стеной на расстоянии 7-8 метров. Для этого подойдет задняя стена многоэтажки или гаража;
  2. Измерьте высоту фар по отношению к поверхности дороги;
  3. Отметьте мелом этот уровень на стене;
  4. На 10 см ниже проведите еще одну горизонтальную линию — это будет верхний край радиуса вашего ПТФ.

Схематическое изображение процесса регулировки противотуманных фар

  1. Включите ПТФ и накройте одну куском картона или плотной ткани;
  2. Посмотрите, где именно будет светоотдача второго маяка;
  3. Если он светится вверх или в сторону, нужно его отрегулировать;

Регулировку необходимо производить с помощью винта в задней части корпусаРегулировку необходимо производить с помощью винта в задней части корпуса

  1. Используйте длинную отвертку, чтобы повернуть регулировочный винт, чтобы получить четкое соответствие между световым потоком и отметкой на стене;
  2. Повторите ту же операцию со вторым проектором.

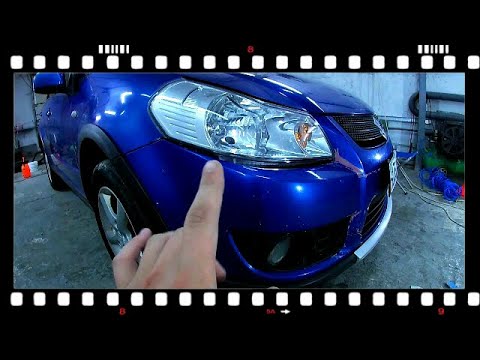

Видео:Замена ПТФ и ДХО на Suzuki SX4Скачать

Замена ПТФ и ДХО на Suzuki SX4

В заключение

Как видите, особых сложностей с ремонтом или регулировкой фар вашего автомобиля нет. На видео в этой статье вы можете увидеть особенности некоторых ремонтных процессов.
