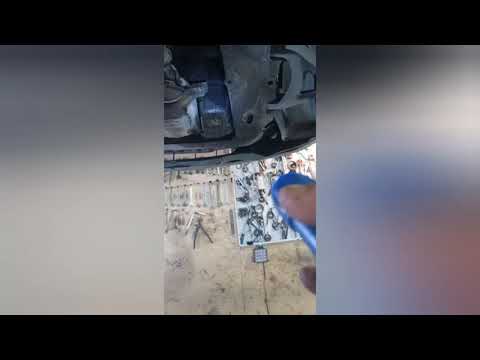

Видео:Замена сцепления Рено СимболСкачать

Замена сцепления Рено Симбол

Рено симбол замена сцепления

Итак, замена сцепления своими руками:
1. Оборудуем рабочее место так, чтобы было удобно работать и закрашиваем номер в фотошопе (шучу) :

Замена сцепления Рено Симбол

2. Снимаем аккумулятор и гофру воздухоочистителя (затем коробку воздухоочистителя, сняв рейку):

Замена сцепления Рено Симбол

3. Снимите левое колесо, снимите поворотный кулак в сборе со ступицей и реечным диском и

два пальца (осевой и предплечья)

Замена сцепления Рено Симбол

Замена сцепления Рено Симбол

4. Снимаем разъемы заднего хода и датчика скорости: (лучше тряпкой приклеить

в отверстии картера главной передачи после снятия левого моста для защиты от пыли).

Замена сцепления Рено Симбол

5. Отсоедините сапун коробки передач от рамы аккумуляторной батареи, отверните кронштейн троса сцепления коробки передач,

открутите два винта, которые держат провода заземления:

Замена сцепления Рено Симбол

6. Снимите подрамник:

Откручиваем 2 винта с левой стороны (спереди и сзади) НЕ ДО КОНЦА и

правая передняя (в сборе), а также полные стяжки подрамника (левая и правая).

Также подкрепляем подрамник скобами (кирпичиками):

Замена сцепления Рено Симбол

Откручиваем 2 винта пластиковой защиты перед подрамником, и сначала

опуская подрамник следим за штифтом опоры радиатора, который должен выйти

подушки на носилках (я их просто сломал):

Замена сцепления Рено Симбол

Откручиваем болты крепления кронштейнов кронштейнов рейлингов аналогичных кронштейнов подрамника,

освободить рейку (кронштейны подрамника приварены к подрамнику). Для нижних болтов

вам нужно будет освободить их головы от выдолбленных сторон.

Замена сцепления Рено Симбол

Далее снимаем рейку со сцепки с рамой и опускаем подрамник как можно ниже

(полностью открутив винты левого подрамника):

Замена сцепления Рено Симбол

7. Подпираем двигатель снизу домкратом под масляный поддон (где сливная пробка):

Замена сцепления Рено Симбол

И навешиваем на левую сторону для Ушки или (например, для гаражного стиля):

И откручиваем 3 винта (из 16), которые крепят левую опору к редуктору (на фото не видно):

Замена сцепления Рено Симбол

8. Заворачиваем заднюю опору редуктора (винт на 13) (к сожалению фото нет).

и тяга рычага переключения передач (гайка 10 под пыльником):

Замена сцепления Рено Симбол

9. Открутите корпус двигателя :

Снизу машины откручиваем гайку задней шпильки и 4 нижних болта.

Болты будут упираться в тепловой экран каталитического нейтрализатора и поэтому сжимать коробку передач

(из их отверстий будут свисать три винта).

Замена сцепления Рено Симбол

Замена сцепления Рено Симбол

Сверху (из моторного отсека) отвернуть гайку передней шпильки и два болта верхнего крепления коробки передач.

В результате редуктор будет висеть только на двух шпильках:

Замена сцепления Рено Симбол

Сдвиньте коробку через стойки и поддерживайте ее снизу (ВНИМАНИЕ, ОН ВЕС ПРИБЛИЗИТЕЛЬНО 30 КГ):

Замена сцепления Рено Симбол

положить его на крыло носилок:

Замена сцепления Рено Симбол

Ближе — видим такую ​​картину:

Подробнее: Клиновой зажим что делать

Замена сцепления Рено Симбол

10. Оборачиваем корзину (6 шурупов):

Замена сцепления Рено Симбол

Сравните диски (слева старые, справа новые):

Замена сцепления Рено Симбол

Как видите, слева износ не большой, но уже видно, что трос стерся до самого провода.

В принципе, старые 10 тысяч еще бы вышли, но в пробках надоело трястись при перегреве,

к тому же пружины старого разболтались и скрипит «выпуск» (как будто без смазки).

Замена сцепления Рено Симбол

11. Самое богатое — на десерт — Замена Опоры Вилки Сцепления (на фото новая уже одета, слева старая):

Замена сцепления Рено Симбол

12. Сборка производилась в обратном порядке.

Поменял корзину и диск сцепления, сейчас заканчиваю сборку.

Вчера поставил коробку на болты и прикрутил к двигателю (честно говоря не просто, эта коробка будет весить килограммов 30), два точно надо.

Не могу найти датчик под бампером. Подушка еще не сработала.

В процессе работы (замена сцепления) опроверг следующие «недоразумения» описанные в мануале Ренова (диалоги:

1. Не нужно снимать глушитель (или заворачивать его куда-то, а тем более резать.

Подробнее: Как открыть Тойоту без ключа

2. Левый поворотный кулак нужно снимать полностью, а не просто откручивать от рейки и вынимать палец из рулевого наконечника, иначе левая ось не выйдет из коробки полностью: при этом откручивать не надо гайку ступицы и снимите левый наружный ШРУС; вал снимается вместе с поворотным кулаком и ступицей в сборе.

3. Снять лев точку зрения нижняя шаровая опора палец кулака должен не только расшатать отверткой, выпилить кулак, но и молотком хорошо вытащить палец, поддерживая кулак снизу домкратом и ударяя по нижний треугольный рычаг. При этом все должно быть хорошо сдобрено ВД-шкой.

4. Правое колесо, правый поворотный кулак и ось снимать не нужно. Однако нужно еще поднять и установить машину на 2-сторонние подставки, чтобы вывесить правое колесо.

5. Полностью разбирать подрамник не нужно, достаточно открутить верхние винты левой и правой стяжки подрамника, открутить два винта крепления подрамника слева (передний и задний), а справа только передний один, и С помощью правого заднего винта (не выкручивая полностью) отрегулируйте опускание вспомогательной рамы. При этом под правый передний угол подрамника следует что-нибудь подложить (например, кирпич). Дополнительным местом крепления подрамника является приподнятое переднее колесо (ну, в плане правой шаровой опоры). Чтобы ящик было удобно перемещать, достаточно опустить подрамник с левой стороны на 30 см и подпереть его левую сторону кирпичом.

6. Советую сразу заменить опорный штифт вилки выключения сцепления (ну чтоб ВИЛКА не скрипела) — он посажен с ОГРОМНЫМ натягом в пазы картера, и чтобы его выбить нужно брать очень острая и длинная отвертка (закаленная и с железной ручкой) и вверните ее в зазор между юбкой пальца и минифланцем корпуса редуктора. Необходимо выбить новую опору с помощью торцевого ключа на 21 и шкива, ударяя в осевом направлении.

7. Коробку с картером сцепления выносить в открытый мир не обязательно, достаточно сдвинуть ее на 20 см влево и упереть в левую балку подрамника.

8. При откручивании подрамника выскакивает стабилизатор, стабилизатор не требуется.

9. Двигатель можно поддерживать справа под масляным картером, где находится сливная пробка, а левую сторону двигателя можно подвесить за УШКО на потолке гаража.

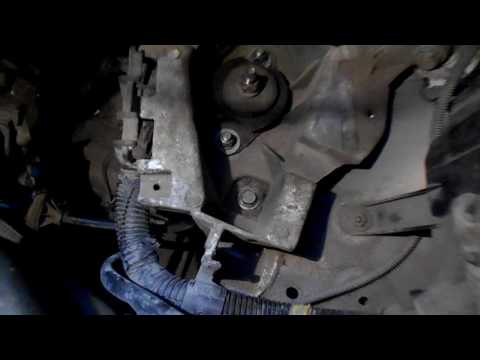

Видео:как поменять сцепление на рено симбол №1Скачать
