Suzuki Grand Vitara предохранители и реле

Suzuki Grand Vitara предохранители и реле Сузуки

Suzuki Grand Vitara представляет третье поколение линейки Vitara. В этой публикации вы найдете описание блоков предохранителей и реле Suzuki Grand Vitara, произведенных в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем, где эти блоки расположены, их схемы и фотографические примеры исполнения. Выделим предохранитель, отвечающий за прикуриватель.

Сузуки Гранд Витара

Конструкция блоков и количество содержащихся в них элементов в вашем Suzuki Grand Vitara может отличаться от представленного и зависеть от года выпуска и уровня оснащения автомобиля. А если схемы не подходят, изучите описание Suzuki Vitara.

Видео:сузуки гранд витара - электрика.Скачать

сузуки гранд витара - электрика.

 Блоки под капотом

Основной блок

Положение агрегата в салоне

Находится слева, рядом со стойкой. Закрывается защитной крышкой.

Блок предохранителей Suzuki Grand Vitara

Текущее назначение предохранителей и реле будет представлено в виде схемы на обратной стороне крышки.

Блок-схема под капотом

Схема

Блок-схема под капотом

Описание предохранителей

115А Электромагнитная муфта для кондиционера
2Нагреватель датчика кислорода 20А
3Клапан дроссельный электрический 15А
420А АКПП
525А Обогрев заднего стекла
6Звуковой сигнал 15А
720А противотуманные фары
восемь20А подогрев зеркал
1915А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света
ветры15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света
девятьВентилятор отопителя 40А
1030A Блок управления 2 ABS, Блок управления ESP
одиннадцатьБлок управления ABS 50A 1, блок управления ESP
12Главное реле 20А
13Электро насос омывателя фар 30А
1410А Левая фара (дальний свет)
1510А Правая фара (дальний свет)
1610А Реле дальнего света, реле ближнего света
1740А Стартер СТ
18Замок зажигания 40A IGN

Реле

АРеле дальнего света
БРеле ближнего света
СРеле стартера
ДРеле топливного насоса
А ТАКЖЕТоже самое
ФЭлектродвигатель вентилятора отопителя
ГРАММЭлектрический дроссельный клапан
ЧАСДвигатель вентилятора системы охлаждения No. 1, 2, 3
В
J
KРеле стоп-сигнала

Дополнительный релейный блок

Suzuki Vitara 2 дополнительный блок реле

Дополнительный блок

Он находится недалеко от аккумулятора и состоит из силовых предохранителей.

Дополнительный блок

Схема

Дополнительная блок-схема под капотом

Обозначение

1120 / 80A Все цепи, аккумулятор, блок предохранителей №1
230 / 40А Реле электродвигателя вентилятора системы охлаждения n. 2 и п. 1
3
440A Блок управления 4WD
5Замок зажигания 50А
660A Блок предохранителей № 2, реле ближнего света, монтажный блок
7Встроенный релейный блок No. 1, встроенный релейный блок No. 2, блок предохранителей No. 2
восемьБлок предохранителей No. 2

Видео:Предохранители Сузуки Гранд Витара и реле со схемами блоков и их описаниемСкачать

Предохранители Сузуки Гранд Витара и реле со схемами блоков и их описанием

Блок в салоне

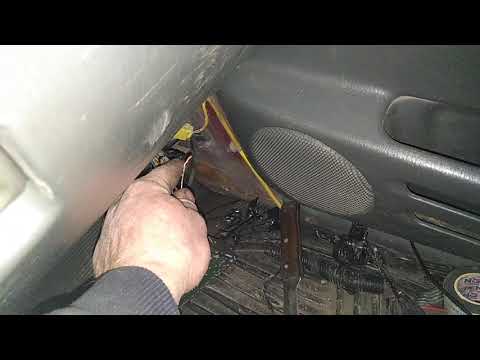

Устанавливается на левой стойке со стороны водителя, под панелью приборов.

Положение агрегата в салоне

Картина

Замок в салоне

Текущая диаграмма будет напечатана на защитной крышке устройства.

Схема

Блок-схема в салоне Suzuki Grad Vitara

Деловое свидание, встреча

1Реле крышки багажника
2Реле вспомогательных цепей зажигания
3Реле блокировки селектора (шкала «P”)
F1(20A) Генератор, катушки зажигания, ЭБУ двигателя
F2(10A) ЕСМ, панель приборов
F3(15A) ЕСМ, дисплей, аудиосистема
F4(20A) Центральный замок
F5(10A) Размеры сзади
F6(15A) Лампа освещения салона
F7(25A) Люк
F8(20А) ЕСМ
F9(7,5 А) Система запуска
F10(15A) Сигнальная лампа аварийной сигнализации, реле переключателя указателей поворота
F11(7,5 А) Подсветка заднего зеркала заднего вида
F12(30A) Электрические стеклоподъемники
F13(20A) Электрические стеклоподъемники
F14(15A) Подушка безопасности
F15(10A) АБС, блок управления ESP, датчик угла поворота рулевого колеса
F16(10A) Фонарь заднего хода, датчик положения селектора, переключатель корректора угла наклона фар
F17(15A) Реле электродвигателя вентилятора системы охлаждения No. 1, вып. 2 и п. 3
F18(20A) Стеклоочиститель
F19(15A) Предохранитель прикуривателя, разъем зарядки
F20(10A) Круиз-контроль, выключатель стоп-сигнала
F21(15A) Разъем для зарядки
F22(7.5A) Задние противотуманные фары, комбинированный переключатель
F23(15A) Стоп-сигналы

Для переднего прикуривателя есть предохранитель № 19 на 15 А, а для дополнительных розеток — 21 на 15 А.

Вот и все, и если есть что добавить, пишите в комментариях.
