Toyota RAV4 четвертого поколения с маркировкой XA40 / CA40 производилась в 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. В этот период модель обновлялась. В данной публикации мы предоставим информацию о расположении электронных блоков управления, подробное описание предохранителей и реле Toyota Rav 4 4 поколения с блок-схемами и фотографиями. Выделите предохранитель прикуривателя.
Обозначение элементов сверяйте со своими схемами на защитной крышке агрегата.
Видео:Toyota RAV4 2021 предохранители в салонеСкачать
Блоки в салоне
Расположение
Общий вид электронных блоков управления
Двигайтесь налево
Двигайтесь направо
Описание
- LHD: Реле освещения салона (DOME CUT)
- Блок управления регулировкой фар
- Блок предохранителей / корпус блока управления двигателем
- Привод блокировки рулевого управления
- Блок управления гидроусилителем руля
- Коробка реле
- Блок управления навигацией
- Блок управления полным приводом
- Блок управления парктроником (игровое предупреждение)
- Блок управления вспомогательными системами водителя
- Блокировка сетевого шлюза
- Реле стеклоочистителя
- Блок управления системой старт-стоп
- Блок управления селектором передач
- Блок управления подушками безопасности
- Разъем распределения
- Усилитель кондиционера
- Разъем распределения
- RHD: реле двойного дверного замка
Блок предохранителей
Находится под приборной панелью. На схеме этот блок обозначен цифрой 3.
Схема
Деловое свидание, встреча
1 | — |
2 | 7,5A STOP — стоп-сигналы |
3 | 10A S / ROOF — Люк |
4 | 5A AM1 — Предохранители: «IG1 N.1», «IG1 N.2», «IG1 N.3», «ACC» |
5 | 7.5A OBD — диагностический разъем |
6 | 20A D / L NO.2 — до октября 2015 г .: Центральный замок, ЭБУ кузова |
7 | 7,5A FOG RR — Фонарь противотуманный задний |
восемь | 10A D / L BACK — Центральный замок (дверь багажника) |
девять | 15A P / OUTLET NO.1 — Гнездо (прикуриватель) |
10 | 20A DOOR D — стеклоподъемник на стороне водителя |
одиннадцать | 20A PORTA R / R — Стеклоподъемник задний правый |
12 | 20A DOOR RIGHT / LEFT — Стеклоподъемник задний левый |
13 | 15A WIP RR — Задний дворник |
14 | 15A WSH — Омыватель переднего стекла, омыватель заднего стекла |
15 | GAUGE 7,5A — Фонари заднего хода, внутреннее зеркало с автоматическим затемнением, монитор слепых зон |
16 | 25A WIP FR — Стеклоочиститель |
17 | 5A SFT LOCK-ACC — Блокировка селектора передач |
18 | 15A P / OUTPUT N.2 — Гнездо |
19 | 7.5A ACC — розетки, аудиосистема, электрические зеркала, блок управления кузовом, часы, датчик тока |
ветры | ПАНЕЛЬ 7,5 А — переключатель VSC OFF, приборная панель, переключатель BSM, переключатель полного привода, переключатель обогрева зоны щеткодержателя, система последовательного многопортового / многопортового впрыска, системы помощи при парковке, переключатели обогрева сидений, розетки, управление дверьми, переключатель багажника, воздух блок управления кондиционером, переключатель обогрева заднего стекла, аудиосистема, кнопки на руле, освещение подстаканника |
21 год | 10A REAR — Габаритный свет, фонарь освещения номерного знака, противотуманный свет |
22 | 20A D / L NO.2 — С октября 2015: Центральный замок, ЭБУ кузова |
23 | 5A EPS-IG — Усилитель руля |
24 | 10A ECU-IG NO.1 — Полный привод (динамический контроль крутящего момента), датчик положения рулевого колеса, комбинация приборов, селектор трансмиссии |
25 | 5A ECU-IG NO.2 — ЭБУ кузова, беспроводная система управления, блокировка селектора передач, интеллектуальная система входа и запуска, люк в крыше, аудиосистема, привод двери багажного отделения, система контроля давления в шинах, система контроля слепых зон (система контроля угла наклона), полоса обслуживания помощь (LDA) |
26 год | 7.5A HTR-IG — Кондиционер, обогрев заднего стекла |
27 | 10A S-HTR LH — Левое сиденье с подогревом |
28 год | 10A S-HTR DX — Подогрев правого сиденья |
29 | IGN 7,5A — топливный насос, система многоточечного впрыска / система последовательного многоточечного впрыска, стоп-сигналы, блокировка рулевого управления |
тридцать | 7.5AA / B — Подушка безопасности, система классификации переднего пассажира |
31 год | METER 5A — Панель приборов |
32 | 7,5A ECU-IG N.3 — Генератор, ABS / VSC, обогрев области упора щеток, стоп-сигналы, предохранители: «ВЕНТИЛЯТОР №1», «ВЕНТИЛЯТОР №2», «ВЕНТИЛЯТОР №3», » HTR »,« PTC »,« DEF »,« DEICER» |
За работу прикуривателя отвечает предохранитель №9 на 15А.
Дополнительные предохранители подключаются к другой стороне блока.
Схема
Обозначение
- 30A P / SEAT F / L — Левое электрическое сиденье
- 30A PBD — Задний борт с электроприводом
- 30A P / SEAT F / R — Правое электрическое сиденье
- 30A P / W-MAIN — Стеклоподъемник передний, блок управления стеклоподъемником
Блок реле
Схема
Расшифровка
R1 | LHD: Противоугонная система (S-HORN) RHD: Внутреннее освещение (DOME CUT) |
R2 | Задний противотуманный фонарь (FOG RR) |
Дополнительные элементы
Схема
Описание
- Блок управления люком
- Приемник центрального замка и системы контроля давления в шинах
Блок управления системой контроля давления в шинах - Приемник центрального замка
- Телефонный трансивер
- Блок управления системой помощи при парковке
- Правый датчик для контроля слепых зон
- Блок управления дверью
- Датчик монитора левой слепой зоны
- Блок управления топливным насосом
- Разъем распределения
- Аудио усилитель

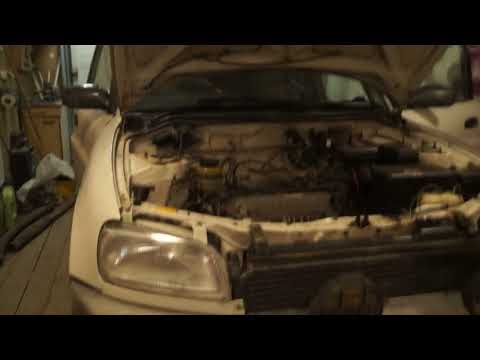

Видео:Предохранители, реле, блоки управления Тойота Рав 4 4-поколения с назначением и схемами блоковСкачать
Блоки под капотом
Расположение
Генеральный план
Деловое свидание, встреча
- Блок предохранителей и реле
- Блок управления двигателем
- Блок управления свечами накаливания
- Блок управления генератором
- С октября 2015: Блок управления вентилятором
- Реле стеклоочистителя
- Блок управления трансмиссией
- Коробка реле
- Блок управления форсункой
- Регулятор плавного хода клапана
- Тормозной привод
- Реле свечей накаливания
- С октября 2015: реле подогревателя топлива
Блок предохранителей и реле
Схема обозначена цифрой 1 и находится в левой части моторного отсека.
Вариант 1
Схема
Обозначение
1 | 20A EFI-MAIN NO.1 — 2AR-FE: Система многоточечного впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2» |
25A EFI-MAIN NO.1 — 3ZR-FE, 3ZR-FAE: Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2» | |
30A EFI-MAIN N.1 — Дизель: Система многоточечного впрыска / Система последовательного многоточечного впрыска, блок управления коробкой передач, предохранитель: «EFI NO.3» | |
2 | 30A TOWING-B — Соединитель прицепа |
3 | 10A STRG LOCK — Блокировка рулевого управления |
4 | 10A ECU-B N.2 — Кондиционер, панель приборов, интеллектуальная система входа и запуска, модуль крыши |
5 | 10A TURN & HAZ — Приборная панель |
6 | 20A EFI-MAIN N.2 — 2AR-FE: Датчик расхода воздуха, топливный насос, задний кислородный датчик |
Дизель: предохранители: «EFI NO.1», «EFI NO.2» | |
15A EFI-MAIN N.2 — 3ZR-FE, 3ZR-FAE: система многоточечного впрыска / система последовательного многоточечного впрыска | |
7.5A EFI-MAIN NO.2 — с октября 2015 г .: 2WW: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
7 | 20A ST № 2 — до октября 2015 г .: Система запуска |
30A D / L NO.1 — С октября 2015 года: дверь багажника, приборная панель, двойная блокировка, интеллектуальная система входа и запуска, противотуманные фары, дворники и омыватель ветрового стекла, фары, иммобилайзер, внутреннее освещение, электрические стеклоподъемники, задний противотуманный фонарь, сиденье индикатор ремня безопасности, подушка безопасности, система запуска, блокировка рулевого управления, противоугонная система, система контроля давления в шинах, беспроводная система управления | |
восемь | 30A ST — Система запуска |
30A ST NO.1 — Система запуска | |
девять | AMP 30A — Аудиосистема |
AMP 30A / BBC NO.3 — С октября 2015: Аудиосистема | |
10 | 10A ETCS — Система многоточечного впрыска / Система последовательного многоточечного впрыска |
30A FUEL PMP — С октября 2015: 2WW: Топливный насос | |
одиннадцать | 10A S-HORN — до октября 2015 г .: противоугонная система |
30A BBC NO.2 — с октября 2015 года (без телематической системы): система Start-Stop | |
7.5A МАЙДЕНЬ — С октября 2015: Телематическая система | |
12 | 15A IG2 — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «METER», «IGN», «A / B» |
13 | 7.5A AM2 — Система запуска, предохранитель: «IG2» |
14 | 7,5A ALT-S / ICS — Датчик тока, генератор |
15 | 10A РАЗДВИЖНАЯ ДВЕРЬ — Звуковой сигнал |
16 | 25A EDU — Дизель: система многоточечного впрыска / система последовательного многоточечного впрыска |
20A ST NO.2 — С октября 2015 года: 3ZR-FAE: Система запуска | |
10A S-HORN — С октября 2015: Противоугонная система | |
17 | 30A D / C CUT — Предохранители: «DOME», «ECU-B N.1», «RADIO» |
18 | 5A WIPER-S — переключатель стеклоочистителя, датчик тока, система многоточечного впрыска / система последовательного многоточечного впрыска |
19 | 10A EFI NO.1 — 3ZR-FE: датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
10A EFI NO.1 — 3ZR-FAE: система многоточечного впрыска / система последовательного многоточечного впрыска | |
10A EFI NO.1 — 2AR-FE: Датчик расхода воздуха, VSV, ACIS VSV | |
10A EFI NO.1 — 1AD-FTV: датчик расхода воздуха, масляный клапан, EDU, ADD FUEL VLV, EGR, система старт-стоп, свечи накаливания | |
10A EFI NO.1 — 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, EGR, датчик воздушного потока, VNT E-VRV | |
7.5A EFI NO.1 — с октября 2015 г .: 2WW: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
ветры | 10A EFI NO.2 — 3ZR-FAE: датчик расхода воздуха, VSV, ACIS VSV, задний кислородный датчик, система старт-стоп |
10A EFI NO.2 — 2AR-FE: Многоточечная система впрыска топлива / Система последовательного многоточечного впрыска топлива | |
10A EFI NO.2 — 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик расхода воздуха | |
15A EFI NO.2 — С октября 2015 г .: 2WW: Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива | |
21 год | 10A H-LP LH-HI — Левый дальний свет, указатель дальнего света |
22 | 10A H-LP RH-HI — Правый дальний свет |
23 | 7.5A EFI NO.3 — Система многоточечного впрыска / Система последовательного многоточечного впрыска, блок управления трансмиссией |
20A EFI NO.3 — С октября 2015 г .: 2WW: Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива | |
24 | — |
25 | — |
26 год | РАДИО 20А — Радио и аудиосистема |
27 | 10A ECU-B NO.1 — Электрический блок управления кузовом, беспроводная система управления, датчик положения рулевого колеса, центральный замок, часы, электрическая дверь багажного отделения, система контроля давления в шинах |
28 год | КУПОЛ 10А — Освещение салона, освещение багажника, личное освещение |
29 | 10A H-LP LH-LO — до октября 2015 г .: галогенные лампы: ближний свет, регулировка угла наклона фар. С октября 2015 года: левый ближний свет, регулировка угла наклона фар |
15A H-LP LH-LO — до октября 2015: HID: левый ближний свет, регулировка глубины фар | |
тридцать | 10A H-LP RH-LO — до октября 2015 г .: галогенные лампы: правый ближний свет С октября 2015 г .: правый ближний свет |
15A H-LP RH-LO — до октября 2015 г .: HID: правый ближний свет | |
31 год | — |
32 | — |
33 | — |
34 | — |
35 год | 50A FUEL HTR — С октября 2015 года: 2WW: подогрев топлива |
36 | 40A BBC — Старт-стоп система |
37 | 30A VLVMATIC — КЛАПАННАЯ система |
50A EFI MAIN — с октября 2015 г .: 2WW: ABS, круиз-контроль, система помощи при спуске, помощь при трогании с места, система Start-Stop, система панорамного обзора, радар динамического круиз-контроля, TRC, VSC | |
38 | 30А АБС №2 — VSC, АБС |
39 | 50А АБС №2 — VSC, АБС |
40 | 50A H-LP-MAIN — Предохранители: «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
41 год | 80A GLOW — Свечи накаливания |
42 | 80A EPS — Электроусилитель руля |
43 год | 120A ALT — до октября 2015 г .: Бензин: Предохранители: «STOP», «S / ROOF», «AM1», «OBD», «D / L NO.2», «FOG RR», «D / L BACK», «P / OUTLET NO.1», «DOOR D», «DOOR R / R», «DOOR R / L», «WIP RR», «WSH», «GAUGE», «WIP FR», «SFT LOCK -» ACC »,« P / OUTLET NO.2 »,« ACC »,« PANEL »,« TAIL »,« D / L NO.2 »,« EPS-IG »,« ECU-IG NO.1 »,« ECU » -IG № 2 «,» HTR-IG «,» S-HTR LH «,» S-HTR RH «,» IGN «,» A / B «,» СЧЕТЧИК «,» ECU-IG № 3» |
140А ALT — До октября 2015: Дизель, (3ZR-FAE с апреля 2015): С октября 2015: Кроме 2WW: Предохранители: «ABS NO.1», «ABS NO.2», «RDI FAN», «FAN NO. 1 »,« S / HTR R / L »,« DEICER »,« FOG FR »,« S / HTR R / R »,« CDS FAN »,« FAN № 2 »,« HTR »,« STV HTR » , «БУКСИРОВКА-ALT», «HWD № 1», «HWD № 2», «H-LP CLN», «DRL», «PTC HTR № 1», «PTC HTR № 2», «PTC HTR № 3 »,« DEF »,« ШУМОВЫЙ ФИЛЬТР »,« STOP »,« S / ROOF »,« AM1 »,« OBD »,« D / L NO.2 »,« FOG RR »,« D / L BACK »,« P / OUTLET NO.1 »,« DOOR D »,« DOOR R / R »,« DOOR R / L »,« WIP RR »,« WSH »,« GAUGE »,« WIP FR », SFT LOCK-ACC, P / OUTLET NO.2, ACC, PANEL, TAIL, D / L NO.2, EPS-IG, ECU-IG NO.1 «,» ECU-IG NO.2 «,» HTR-IG »,« S-HTR LH »,« S-HTR RH »,« IGN »,« A / B »,« METER »,« ECU-IG NO .3» | |
Реле | |
R1 | Блок управления двигателем (EFI-MAIN NO.2) |
R2 | Зажигание (IG2) |
R3 | Дизель: Блок управления двигателем (EDU), Бензин: Топливный насос (C / OPN), 2WW: Топливный насос (FUEL PMP) |
R4 | До октября 2015 г .: фары (H-LP), с октября 2015 г .: диммер |
R5 | Блок управления двигателем (EFI-MAIN NO.1) |
R6 | До октября 2015: Диммер |
С октября 2015: кроме 2AR-FE: фары (H-LP), 2AR-FE: фары / дневные ходовые огни (H-LP / DRL) |
Вариант 2
Схема
Расшифровка
1 | РАДИО 20А — Аудиосистема |
2 | 10A ECU-B NO.1 — ЭБУ кузова, беспроводная система управления, датчик положения рулевого управления, часы, электрическая задняя дверь, система контроля давления в шинах, память положения водителя |
3 | DOME 10A — Внутреннее освещение, личное освещение, освещение багажного отделения, индивидуальное освещение зеркал |
4 | — |
5 | 20A DEICER — зона опоры щеток с подогревом |
6 | — |
7 | 7.5A FOG FR — Противотуманная фара, индикатор противотуманных фар |
восемь | AMP 30A — Аудиосистема |
девять | 30A ST — Система запуска |
10 | 20A EFI-MAIN NO.1 — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2» |
одиннадцать | — |
12 | 15A IG2 — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «METER», «IGN», «A / B» |
13 | 10A TURN & HAZ — Приборная панель |
14 | 7.5A AM2 — Система запуска, предохранитель: «IG2» |
15 | 10A ECU-B N.2 — Кондиционер, комбинация приборов, система классификации переднего пассажира, интеллектуальная система входа и запуска |
16 | 10A STRG LOCK — Блокировка рулевого управления |
17 | 30A D / C CUT — Предохранители: «DOME», «ECU-B N.1», «RADIO» |
18 | 10A РАЗДВИЖНАЯ ДВЕРЬ — Звуковой сигнал |
19 | 10A ETCS — Система многоточечного впрыска / Система последовательного многоточечного впрыска |
ветры | 20A EFI-MAIN NO.2 — Датчик расхода воздуха, топливный насос, задний кислородный датчик |
21 год | 7,5A ALT-S / ICS — Датчик тока |
22 | 10A MIR HTR — Зеркала с подогревом, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
23 | 10A EFI NO.1 — Датчик расхода воздуха, VSV, ACIS VSV |
24 | 10A EFI NO.2 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива |
25 | 10A H-LP LH-HI — Левый дальний свет, указатель дальнего света |
26 год | 10A H-LP RH-HI — Правый дальний свет |
27 | — |
28 год | 10A H-LP LH-LO — Левый ближний свет |
29 | 10A H-LP RH-LO — Правый ближний свет |
тридцать | CDS FAN 30A — Вентилятор охлаждения |
31 год | 50A HTR — Кондиционер |
32 | 50A H-LP-MAIN — Дневные ходовые огни, предохранители: «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI» |
33 | 30A PTC HTR N.2 — Дополнительный обогреватель |
34 | PTC HTR NO.1 — Дополнительный отопитель |
35 год | 30A DEF — Обогрев заднего стекла, предохранитель: «MIR HTR» |
36 | 30А АБС №2 — VSC |
37 | FAN RDI 30A — Вентилятор охлаждения |
38 | 50А АБС №1 — VSC |
39 | 80A EPS — Электроусилитель руля |
40 | 120A ALT — Предохранители: «ABS N.1», «ABS N.2», «PTC HTR N.1», «PTC HTR N.2», «DEICER», «HTR», «RDI FAN», «CDS». ВЕНТИЛЯТОР »,« NEBBIA FR »,« DEF» |
41 год | 5A WIPER-S — Выключатель стеклоочистителя, датчик дождя |
42 | SPARE 10A — Запасной предохранитель |
43 год | SPARE 20A — Запасной предохранитель |
44 год | SPARE 30A — Запасной предохранитель |
M1 | Модуль дневных ходовых огней |
Реле | |
R1 | Блок управления двигателем (EFI-MAIN NO.2) |
R2 | Зажигание (IG2) |
R3 | Топливный насос (C / OPN) |
R4 | Свитер |
R5 | Фары (H-LP) |
R6 | Блок управления двигателем (EFI-MAIN NO.1) |
R7 | Обогрев заднего стекла (DEF) |
Блок реле
На схеме он обозначен цифрой 8. Находится в правой части моторного отсека.
Фото — пример исполнения
Вариант 1
Схема
Описание
1 | 5А ДХО — Дневные ходовые огни |
2 | 30A TOWING-ALT — Соединитель прицепа |
3 | 7.5A FOG FR — Противотуманная фара, индикатор противотуманных фар |
4 | NOISE FILTER 10A — шумовой фильтр |
5 | 25A STV HTR — Дополнительный обогреватель |
6 | 10A S / HTR R / R — с октября 2015: обогрев заднего сиденья |
7 | 20A DEICER — зона опоры щеток с подогревом |
10A S / HTR R / L — с октября 2015: обогрев заднего сиденья | |
восемь | CDS FAN NO.2 — С октября 2015 г .: Дизель: вентилятор охлаждения |
девять | — |
10 | 5A RDI FAN NO.2 — С октября 2015: Дизель: вентилятор охлаждения |
одиннадцать | — |
12 | — |
13 | 10A MIR HTR — Зеркала с подогревом, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
14 | — |
15 | — |
16 | — |
17 | 50A PTC HTR N.1 — 600 Вт, 840 Вт: Дополнительный обогреватель |
30A PTC HTR N.1 — 330W: Дополнительный обогреватель | |
18 | 50A PTC HTR N.2 — 840W: Дополнительный нагреватель |
30A PTC HTR N.2 — 330W: Дополнительный обогреватель | |
19 | 50A PTC HTR N.2 — 840W: Дополнительный нагреватель |
30A PTC HTR N.2 — 330W: Дополнительный обогреватель | |
ветры | CDS FAN 30A — Вентилятор охлаждения |
CDS 40A FAN — С октября 2015 г .: 2WW: охлаждающий вентилятор | |
FAN 50A N.2 — С октября 2015 г .: Прицеп + Дизель: Вентилятор охлаждения | |
21 год | FAN RDI 30A — Вентилятор охлаждения |
FAN 40A RDI — с октября 2015 г .: 2WW: охлаждающий вентилятор | |
FAN 50A N.1 — С октября 2015: Прицеп + Дизель: Вентилятор охлаждения | |
22 | 50A HTR — Кондиционер |
23 | 30A DEF — Обогрев заднего стекла, предохранитель: «MIR HTR» |
24 | 50A HWD NO.2 — Обогрев лобового стекла |
25 | 30A H-LP CLN — Очиститель фар |
26 год | 50A HWD NO.1 — Обогрев лобового стекла |
Реле | |
R1 | Вентилятор охлаждения (ВЕНТИЛЯТОР №2) |
R2 | Фара противотуманная передняя (FOG FR) |
R3 | Звуковой сигнал |
R4 | Нагреватель (HTR) |
R5 | Дневные ходовые огни (ДХО) |
R6 | Вентилятор охлаждения (ВЕНТИЛЯТОР №3) |
R7 | Вентилятор охлаждения (FAN N.1) |
R8 | Обогрев заднего стекла (DEF) |
R9 | Дополнительный отопитель (PTC HTR NO.1) |
R10 | Дополнительный отопитель (PTC HTR NO.2) |
Лобовое стекло с подогревом (HWD NO.1) | |
R11 | Дополнительный отопитель (PTC HTR NO.3) |
Лобовое стекло с подогревом (HWD NO.2) | |
R12 | Стоп-сигналы (STOP LP) |
R13 | Запуск (ST), (ST NO.1) |
R14 | Опорная зона нагретой щетки (DEICER) |
Руль с подогревом (STRG HTR) | |
Подогреваемая опора щетки / обогрев рулевого колеса (DEICER / STRG HTR) | |
А | |
R15 | С октября 2015: Прицеп + Дизель: Вентилятор охлаждения (FAN NO.1), Обогрев заднего сиденья (S / HTR R / L) |
R16 | С октября 2015: Подогрев задних сидений (S / HTR R / R) |
Б | |
R17 | С октября 2015 г .: Прицеп + Дизель: Вентилятор охлаждения (ВЕНТИЛЯТОР № 2), Форсунки омывателя стекла с подогревом (WSH NZL HTR) |
R18 | Пуск (СТ № 2) |
С | |
R19 | 330 Вт: Дополнительный нагреватель (PTC HTR NO.1) |
600 Вт: Дополнительный нагреватель (PTC HTR NO.3) | |
R20 | Дополнительный отопитель (PTC HTR NO.2) |
Вариант 2
Схема
Обозначение
R1 | Передние противотуманные фары (FOG FR) |
R2 | Муфта компрессора кондиционера (MG / CLT) |
R3 | Нагреватель PTC (PTC HTR # 2) |
R4 | — |
R5 | Сигнал |
R6 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №2). |
R7 | Нагреватель PTC (PTC HTR # 1) |
R8 | Электровентилятор охлаждения (ВЕНТИЛЯТОР №3). |
R9 | Закуска (ST) |
R10 | Электровентилятор (ВЕНТИЛЯТОР №1) |
На нашем канале мы также подготовили видео об этой статье. Смотрите и подписывайтесь на канал.
🎦 Видео
Где находятся предохранители на тойота рав 4 2010гСкачать
Предохранители в RAV4 2020. Часть 1. Общие сведения.Скачать
Предохранители и реле для Toyota RAV4 (XA30; 2006-2012)Скачать
Предохранители и реле для Toyota RAV4 (XA20; 2001-2005)Скачать
Предохранители и реле для Toyota RAV4 (XA40; 2013-2018)Скачать
Где находится предохранитель прикуривателя на Тойота РАВ 4? Замена.Скачать
Toyota RAV4 || ! Один маленький предохранитель а столько много беды.Скачать
Toyota Rav 4 2020, скрытая функция дворника о которой не все знаютСкачать
Замена предохранителя TOYOTA RAV4! Шок. В первые столкнулся с таким!Скачать
Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
Как проверить реле на работоспособность мультиметромСкачать
как быстро найти сгоревший предохранитель и реле.Скачать
ТАЙОТА РАВ 4 НЕ РАБОТАЮТ ПОВОРОТЫСкачать
Почему я продал Тойота Рав 4 IV? Минусы б/у Toyota Rav4 с пробегомСкачать
Замена предохранитель прикуривателя Rav 4Скачать
Toyota RAV4 не горят фары ближнего и дальнего света ! Решение проблемы!Скачать
Кнопка, значение которой не знает 99 владельцев авто. Кнопка на панели управления Toyota и LexusСкачать
Нажмите на тормоз и включите зажигание. Почему не заводится RAV4 4 поколение 2013 года.Скачать
