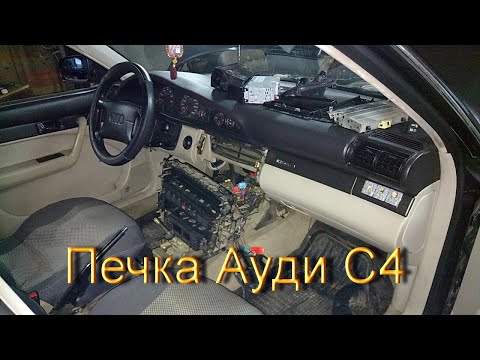

Видео:Замена радиатора печки АУДИ 100 С4Скачать

Как снять печку Ауди 100 С4 и отремонтировать ее

Работа по замене радиатора печки (или печки в сборе) в Audi 100 C4 занимает не менее нескольких часов (у опытных мастеров — 2-3 часа (без разборки консоли автомобиля).

В Audi 100 устанавливается 2 типа отопителей: с кондиционером и без кондиционера. Установка практически не отличается.

В этой статье будет описан ход работ на автомобиле без кондиционера (без кондиционера).

Видео:Ауди А6 С4 / Ремонт печки / Замена радиатора печки / Замена вентилятора печки / SPLITСкачать

Приступим к замене радиатора

Вам потребуются: набор гаечных ключей, набор отверток, набор отверток, а также охлаждающая жидкость для доливки, самоклеящаяся прокладка из вспененной резины.

Для удобства передвиньте передние сиденья вперед.
Используя гаечный ключ 8 мм, открутите болты крепления консоли с обеих сторон.
С помощью отвертки подденьте консоль зажигалкой и снимите ее.
Выкрутите два винта, удерживающие воздушный дефлектор под консолью, и один винт на задней стороне за накладкой кармана и снимите дефлектор.
С помощью отвертки подденьте рукоятку ручного тормоза и снимите ее. Используя ту же отвертку, снимите корпус рычага коробки передач и открутите сам рычаг.
Под крышкой рычага коробки передач открутите болты, удерживающие кронштейн, и снимите его, потянув вперед и вверх. (Перед этим поднимите ручной тормоз и включите 3-ю передачу).
Снимите «накатку» радиатора, потянув ее на себя, и открутите два винта под ней. Затем снимите крышку и открутите 4 винта под ней.
Затем снимите пепельницу и центральные вентиляционные каналы, аккуратно поддев их плоской отверткой.
Выкрутите винты, удерживающие панели.
Снимите крышку на консоли возле педали водителя, открутите гайку и снимите центральную консоль, потянув ее назад и вверх. Теперь можно снять центральный блок на приборной панели (обогрев, радио, управление зеркалами, кнопки).
Снимите крепление центрального вентиляционного отверстия рядом с рычагом переключения передач и снимите его, потянув вверх.
Снимите перчаточный ящик со стороны пассажира (2 стопорных кольца) и перчаточный ящик со стороны водителя (5 винтов).
Выкрутите 2 винта со стороны пассажира и водителя и снимите воздуховод.
Снимите воздуховоды нагревателя.
Выньте «жабо» из-под капота, снимите крышки болтов крепления щеток стеклоочистителя и снимите их, открутив гайки на 13.
Ослабьте болты и снимите две крышки.
Ослабьте болты крепления стеклоочистителя и снимите зажимы, удерживающие обогреватель.
Ослабьте хомуты и отсоедините шланги от радиатора отопителя. Затем вытащите нагреватель, потянув его вверх.
Осмотрите нагреватель, снимите все зажимы с корпуса и открутите все винты.
Снимите отопитель, замените радиатор, при сборке рекомендуется использовать новую прокладку. Выполните сборку в обратном порядке. После сборки добавьте антифриз и прокачайте систему в течение нескольких минут на средних оборотах двигателя. Следуя той же процедуре, мы можем заменить мотор нагревателя, если он поврежден.
