Фольксваген Транспортер т5 предохранители и реле

Фольксваген Транспортер т5  предохранители и реле Фольксваген

Volkswagen Transporter T5 относится к классу грузовых и легковых автомобилей. Он выпускался с кузовами минивэн, фургон и пикап как с дизельными, так и с бензиновыми двигателями. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. С 2015 года по сегодняшний день в производстве находится шестое поколение (T6). В нашем материале вы найдете описание назначения предохранителей и реле в автовозе Фольксваген Т5 с подробными блок-схемами и их фотографиями. Покажем расположение всех блоков управления и выделим предохранитель, отвечающий за прикуриватель для Т5 и Т6.

конвейер т5

Количество элементов в блоках может отличаться от представленного и зависит от года выпуска (автомобиль обновлен в 2010 году) и уровня его электрооборудования.

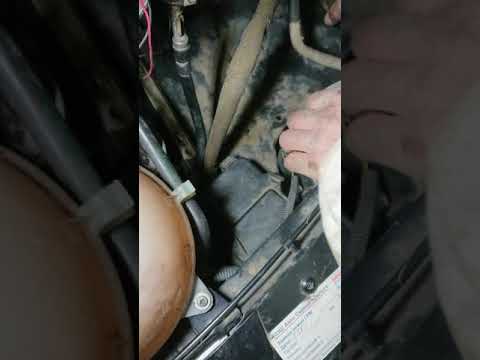

Видео:Где находится Реле на транспортере т5 1.9 Volkswagen transporter 1.9Скачать

Где находится Реле на  транспортере т5 1.9 Volkswagen transporter 1.9

Общее расположение блоков управления

расположение блоков управления

Обозначение

1Электронный блок управления АБС
2Блок управления кондиционером — в панели управления отопителем
3Блок управления кондиционером (задний) — в панели управления отопителем
4Антенна — при наличии
5Датчик бокового удара на стороне водителя
6Датчик бокового удара, задний левый
7Датчик бокового удара на стороне пассажира
восемьДатчик бокового удара, задний правый
девятьБлок управления противоугонной системой
10Звуковой сигнал — резонатор системы впуска
одиннадцатьУсилитель аудиовыхода — Под правым передним сиденьем — При наличии
12Дополнительная аккумуляторная батарея 1 — под левым передним сиденьем — при наличии
13Дополнительная батарея 2 (RV) — в кухонном шкафу
14Блок управления дополнительным обогревом (Air Top 3500) — под днищем, справа — при наличии
15Блок управления автономным отоплением (Thermo Tor) — под днищем кузова, слева — при наличии
16Аккумуляторная батарея
17Блок управления кемпинговым снаряжением (RV)
18Диагностический разъем (DLC)
19Блок диагностики — панель приборов
ветрыБлок управления дверью водителя
21 годЭлектроблок задней левой двери (с электроприводом раздвижной двери) — стойка левая
22Блок управления электроприводом двери пассажира
23Электрооборудование задней правой двери (с электроприводом раздвижной двери) — стойка правая
24Блок контроля устойчивости ESP (включает датчик ускорения, датчик бокового движения)
25Подъемная установка на крышу (RV)
26ECM — рядом с блоком предохранителей и реле 1 в двигателе
27Модуль управления двигателем вентилятора 1 системы охлаждения — подвеска (передний левый)
28 годБлок управления двигателем охлаждающего вентилятора 2 — в двигателе охлаждающего вентилятора 2 — если установлен
29Блок предохранителей и реле, моторный отсек 1
тридцатьБлок предохранителей и реле в моторном отсеке 2
31 годБлок предохранителей и реле в моторном отсеке Z
32Блок предохранителей и реле, комбинация приборов 1 — центр комбинации приборов
33Блок предохранителей и реле 2, приборная панель — под приборной панелью Блок предохранителей и реле 1
34Блок предохранителей и реле, комбинация приборов 3 — за блоком предохранителей и реле, комбинация приборов 1/2
35 годБлок предохранителей и реле, комбинация приборов 4 — За блоком предохранителей и реле, комбинация приборов 1/2
36Блок реле / ​​предохранителей, левое сиденье — под сиденьем
37Дополнительный предохранитель 1 (выключатель блокировки заднего дифференциала 10А) — передняя левая стойка
38Дополнительный предохранитель 2 (доп. Отопитель 30А) — под левым сиденьем
39Дополнительный предохранитель 3 (блок управления дверью, задний левый 40А) — под левым сиденьем (некоторые модели)
40Резистор 1 электродвигателя вентилятора отопителя — рядом с электродвигателем заднего вентилятора отопителя
41 годРезистор 2 электродвигателя вентилятора отопителя — рядом с электродвигателем заднего вентилятора отопителя — при наличии
42Звуковой сигнал 1
43 годЗвуковой сигнал 2 — если есть
44 годБлок управления иммобилайзером — Комбинация приборов
45Рамочная антенна иммобилайзера — возле замка зажигания
46Блок управления приборной панелью — Приборная панель
47Блок управления телефоном — за перчаточным ящиком
48Многофункциональный блок управления 1 — функции: автоматическая коробка передач (АКП), система зарядки (с дополнительным аккумулятором), круиз-контроль, распознавание контакта переключателя двери / капота, контроль электрической нагрузки, электрические стеклоподъемники, топливный насос, омыватель фар, обогрев зеркал заднего вида, обогрев заднего стекла, аварийные огни, обогреватель лобового стекла, звуковой сигнал, поворотники, освещение панели приборов, внутреннее освещение, автоматические дворники, фонари заднего хода, стартер, люк, выключатель света, омыватель лобового стекла, дворник
49Многофункциональный блок управления 2 — функции: противоугонная система, центральный замок, зеркала заднего вида с электроприводом, раздвижная дверь с электроприводом, стеклоподъемники с электроприводом, люк на крыше
50Блок управления навигацией — на дисплее навигации
51Датчик температуры окружающей среды
52Блок управления системой парковки
53Блок управления обогревом сиденья водителя
54Блок управления подогревом сиденья пассажира
55Датчик положения рулевого колеса — при наличии
56Электрооборудование люка
57 годЭлектронный блок управления SRS
58Блок управления открыванием / закрыванием заднего люка — левая стойка «D» — при наличии
59Блок управления дорожной информацией — под панелью приборов
60Блок дорожной информации (альтернативное расположение) — под приборной панелью
61Блок управления раздаточной коробкой (с 4WD) — задняя главная передача
62Электронная коробка передач (автоматическая коробка передач) — рядом с моторной коробкой
63Синтезатор речи — под правым передним сиденьем — при наличии
64Датчик скорости автомобиля — коробка передач (некоторые модели)

Расположение блоков предохранителей и реле

Видео:Электронные блоки управления, предохранители, реле Volkswagen Transporter T5 с описанием и схемамиСкачать

Электронные блоки управления, предохранители, реле Volkswagen Transporter T5 с описанием и схемами

Блоки в салоне

Основной блок

В салоне главный блок предохранителей находится в центральной консоли, рядом с рычагом переключения передач, за защитной крышкой. И он состоит из 2-х отделов.

Фото — пример всего блока

Фото блока предохранителей в салоне

Схема верхнего сечения

Главный блок верхний блок

Деловое свидание, встреча

1(25A / 30A) Нагреватель, кондиционер, клемма 15 реле питания
2(5A) Датчик положения рулевого колеса
3(10А) Многофункциональный блок управления 1 (бортовой блок питания)
4(10A) Регулировка угла наклона фар (5A) Ассистент смены полосы движения
5(15А) Лампа левой фары
6(15А) Лампа левой фары
7(15A) Многофункциональный блок управления 1 (освещение салона или бортовая сеть)
восемь(5A) Диагностический разъем (DLC) (15 / 20A) Блок управления сдвижной крышей и дверью, дверь багажного отделения
девять(15A) Выключатель стоп-сигнала (датчик положения педали тормоза) (30A) Блок управления бортовой сетью
10(10A) Стеклоочиститель, стеклоочиститель заднего стекла
одиннадцать(5A) Подсветка номерного знака
12(15A) Прикуриватель (5 / 30A) Выключатель света
13(5 / 10A) Электронный блок управления SRS
14(30A) Дополнительный отопитель, кондиционер (25A) Выключатель фар
15(7.5) Кондиционер (переключатель и реле вентилятора)
16(5A) Многофункциональный блок управления
17(5A) Задние противотуманные фары, панель приборов
18(5A) Блок управления приборной панелью
19(5A) Аудиосистема, блок управления комбинации приборов, многофункциональный блок управления 1, навигационная система, специальное оборудование автомобиля
ветры(5A) Передний левый стоп-сигнал, левый стоп-сигнал, левый задний фонарь или блокировка дифференциала
21 год(5A) Передний правый фонарь, правый стоп-сигнал, правый задний фонарь или реле стартера, модуль управления двигателем
22(7,5 / 10A) Индикатор отключения подушки безопасности пассажира, диагностический разъем (DLC), блок управления комбинации приборов
23(5 / 30A) Реле стартера (некоторые модели с механической коробкой передач)
24(5A) Датчик положения рулевого колеса
25(7,5 А) Кондиционер (вентиляторы)
26(30А) Переключатель фар
27(15А) Лампа правой фары
28 год(15A) Индикатор дальнего света, правая фара
29(10А) Реле сигнала крышки багажника
тридцать(10A) Подогреваемые форсунки омывателя, электродвигатель очистителя заднего стекла
31 год(30A) Многофункциональный блок управления 1 (звуковой сигнал)
32(25 / 30A) Многофункциональный блок управления 1 (электродвигатель стеклоочистителя)
33(15A) Аудиосистема, навигационная система, модуль управления дорожной информацией
34(25A) Система управления автоматической коробкой передач, блок предохранителей и реле, моторный отсек 1
35 год(5A) Освещение панели приборов
36(25A) Многофункциональный блок управления 1 (поворотники)

По схеме за прикуриватель отвечает предохранитель №12.

Схема нижнего сечения

Нижняя часть основного блока

Описание

1(25A) Электрический разъем прицепа (15A) 10-контактный разъем
2(5A) Противоугонная система
3(5A) Дополнительный вентилятор кондиционера, левый и правый (10 / 15A) Дополнительное оборудование
4(10А) Блок управления распределителем (дифференциал)
5(10A) Разъем для принадлежностей или 6-контактный разъем
6(5A) Датчик состояния моторного масла (уровень, температура)
7(10A) Крышный вентилятор (30A) Охранная сигнализация
восемь(5A) Парковочная система
девять(5A) Модуль управления рулевой колонкой (круиз-контроль)
10(30A) Аудиосистема (10A) Регулировка угла наклона фар, уровень подсветки приборов
одиннадцать(20A) Звуковой сигнал системы защиты от кражи, 2-функциональный многофункциональный модуль управления, электрическая сдвижная дверь, модуль управления открыванием двери багажного отделения (15A) Рация, противоугонная система
12(5A) Левая фара (10A) Реле выключения стоп-сигналов (30A) Управление бортовой сетью
13(5A) Главный выключатель круиз-контроля, управление многофункциональным рулевым колесом
14(5A) Телефон, правая фара (30A) Бортовая система управления питанием
15(5A) Автоматическая передача или управление телефоном и голосом
16(5A) Аудионавигационная система, телефон (7,5 A) ТВ-тюнер
17(7,5A) Многофункциональный блок управления (лампа освещения салона, зеркало с регулируемой яркостью)
18(5A) Кондиционер (некоторые модели)
19(5A) Внутреннее зеркало заднего вида с автоматическим затемнением
ветры(10A) Многофункциональный блок управления 1 (обогрев зеркал заднего вида)
21 год(5A) Противоугонная система или датчик дождя
22(5A) Кондиционер или датчик давления
23(5A) Дополнительный отопитель и аксессуары
24(7.5A) Внутреннее освещение
25(15A / 25A) Подогрев сидений
26(10A) Тахограф (при наличии)
27(15А) Противотуманная фара или реле мощности
28 год(5A) Переключатель регулировки зеркал заднего вида, обогреватели наружных зеркал заднего вида
29(25A) Дополнительный отопитель
тридцать(5A) Дополнительный отопитель
31 год(25A) Дверца (5A) Встроенное зарядное устройство
32(20А) Омыватели фар и соответствующее реле
33(5A) Тахограф (при наличии)
34(15A) Разъем дополнительного источника питания 3 (задний) (5A) Блок управления многофункционального рулевого колеса
35 год(10A) Многофункциональный блок управления 1 (фонари заднего хода, с автоматической коробкой передач) (20A) Блок управления бортовой сетью
36(5A) Блок управления кемпинговым оборудованием, спецтехникой для автомобилей

Блок реле за основным блоком с предохранителями

Опция 1

реле в салоне - 1

Расшифровка

1
2Реле 1 дополнительного отопителя
3Реле электродвигателя вентилятора кондиционера, задний
4Реле вспомогательных цепей зажигания
5— 06/03: Реле мигания (специальный автомобиль)
6Реле отключения стоп-сигнала
7Реле насоса омывателя фар
восемьРеле вспомогательного кондиционера / насоса отопления
F1
F2(30A) Блок управления дверью (водитель), модуль управления дверью (пассажир)
F3(40A) Обогрев заднего стекла

Вариант 2

реле в салоне - 2

Описание

1Реле электродвигателя вентилятора кондиционера, задний (некоторые модели)
2Электронный блок управления рулевой колонки
3Электронный блок управления рулевой колонки
4Реле вентилятора крыши 1
5Блок управления блокировкой дифференциала
606/03: Реле сигнала крышки багажника
F1(15А) Сирена (спецавтомобиль)
F2(10A) Сирена (спецавтомобиль)
F3(10A) Вращающийся свет (специальный автомобиль)
F4(40А) Блок управления задней левой дверью
F5(40A) 01/04: Блок управления задней правой дверью
F6(5A) 01/04: Синтезатор речи (при наличии)

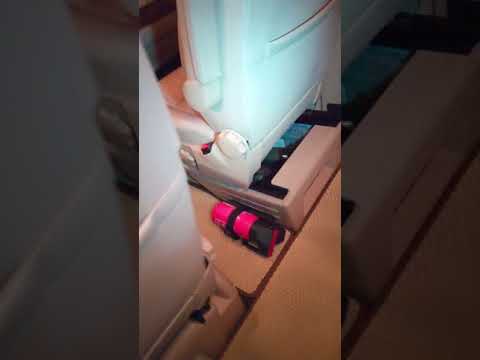

Блок под водительским сидением

Опция 1

Под сиденьем 1

Расшифровка

1Реле — делитель в системе зарядки (с дополнительным аккумулятором)
2
3Реле — делитель в системе зарядки (с дополнительным аккумулятором)
4Специальное автомобильное оборудование
5Специальное автомобильное оборудование
F1(5A) Блок управления туристическим оборудованием
F2(10A) Разъем питания дополнительных устройств 1 (передний), холодильник (RV)
F3(5A) Насос пресной воды (кемпер)
F4(10A) Лампы внутреннего освещения, местное освещение (грузовой автомобиль)
F5(30A) Блок управления разъемом питания дополнительного оборудования (коммерческий автомобиль)
F6(40A) Модуль управления подъемником крыши (коммерческий автомобиль)
F7(5A) Антенна
F8(25A) Дополнительный отопитель
F9(30A) Электродвигатель вентилятора кондиционера отопителя (автоматический контроль температуры)
F10
F11
F12
F13(40A) Блок управления правой задней дверью
F14(80A) Дополнительная аккумуляторная батарея

Вариант 2

Седельный блок 2

Деловое свидание, встреча

1
2Реле делителя в системе зарядки (с дополнительным аккумулятором)
3Специальное автомобильное оборудование
4Специальное автомобильное оборудование
5Специальное автомобильное оборудование
F1(15A) Разъем (ы) питания дополнительных устройств
F2(15A) Разъем (ы) питания дополнительных устройств
F3(15A) Разъем (ы) питания дополнительных устройств
F4(15A) Холодильник (RV), спецавтомобиль
F5(5A) Антенна
F6(25A) Дополнительный отопитель
F7(30A) Электродвигатель вентилятора системы кондиционирования / отопления (автоматический контроль температуры)
F8
F9
F10
F11(40A) Блок управления правой задней дверью
F12(80A) Дополнительная аккумуляторная батарея

Вариант 3

Схема 3

Обозначение

  1. 5A — 10-контактный разъем / 6-контактный разъем
  2. 3А — 10-контактный разъем
  3. 5 / 15A — 10-контактный разъем или регистратор аварийных данных
  4. 15А — коннектор 10 пин
  5. 5А — 10-контактный разъем
  6. 25А — разъем 6-контактный
  7. 15/30 — розетка 12В, преобразователь напряжения
  8. 20 / 25A — Блок управления отопителем (отопитель)
  9. 25 / 30A — Приточный вентилятор
  10. 15 / 30A — Кондиционер
  11. 15А — Прикуриватель
  12. 5A — 10-контактный разъем / 6-контактный разъем
  13. Местное реле
  14. Местное реле
  15. Местное реле
  16. 30А — бортовое зарядное устройство
  17. 30А — Гидравлический блок крыши
  18. 10А — Световые потолочные светильники
  19. 10А — Холодильная камера
  20. 5А — Водяной насос
  21. 5А — Панель управления оборудованием автофургона
  22. 15А — розетка 12В
  23. 15А — розетка 12В
  24. 10А — Крышный вентилятор или розетка 12В
  25. 15А — Блок управления распознавания прицепа
  26. 20А — Блок управления распознавания прицепа
  27. 20А — Блок управления распознавания прицепа
  28. 7.5A — Блок управления распознавания прицепа
  29. Бронировать
  30. 5А — Блок управления усилителя голоса
  31. Бронировать
  32. Бронировать
  33. 15А — Поясничная опора водительского сиденья
  34. 40А — Блок управления правой сдвижной дверью
  35. 80А — Блок управления подзарядкой второй АКБ
  36. 40А — Блок управления левой сдвижной дверью
  37. 40А — Приточный вентилятор
  38. 6-контактный разъем
  39. Бронировать

Этот блок содержит предохранители для прикуривателя (номер SF11) и дополнительные розетки.

Некоторые модели могут иметь дополнительный блок предохранителей и реле под пассажирским сиденьем.

Видео:Предохранители vw t5Скачать

Предохранители vw t5

Блоки предохранителей под капотом

Монтажный блок предохранителей

Под капотом с левой стороны рядом с аккумулятором находится блок предохранителей.

Заблокировать фото

ZUC71WZD

Пример схемы

схема подключения под капотом

Общее описание

1(5A) Двигатель (и) охлаждающего вентилятора (ов
2(5A) Реле насоса охлаждающей жидкости
3(15A) Кондиционер (5A) Сопротивление вентиляции картера
4(30A) Антиблокировочная тормозная система (ABS) или стабилизатор напряжения, стерео, радио
5(15A) Автоматическая коробка передач
6(30A) Антиблокировочная тормозная система (ABS)
7(5A) Блок управления электродвигателем 1 вентилятора охлаждения (7,5 A) Насос омывателя лобового стекла
восемь(15A) Управление двигателем
девять(5A) Управление двигателем, реле главной цепи зажигания
10(5A) Управление двигателем (15A) Клапан заполнения или слива
одиннадцать(5A) Блок управления усилителем рулевого управления (30A) Выключатель фар и реле фар
12(5A) Управление двигателем (10A) Регулятор давления топлива
13(10A) Управление двигателем (10A) Ксенон в левой фаре
14(5A) Реле управления двигателем или топливный насос
15(10A) Переключатель фонарей заднего хода
16(5A) Система управления двигателем или выключатель стоп-сигнала, расходомер воздуха
17(5A) Антиблокировочная тормозная система (ABS)
18(5A) Усилитель руля
19(5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления
ветры(5A) Управление двигателем
21 год(5A) Клапан рециркуляции выхлопных газов
22(10A) Управление двигателем (форсунки)
23(25A) Автоматическая коробка передач (10A) Ксеноновая фара правая
24(5A) Автоматическая коробка передач
25(25A) Управление двигателем, зажигание
26(25A) Управление двигателем (5A) Левая фара
27(5A) Реле насоса охлаждающей жидкости
28 год(15A) Высокотональный сигнал
29(10A) Датчик скорости автомобиля (5A) Правая фара
тридцать(15 / 20A) Реле вспомогательного кондиционера / насоса системы отопления, топливный насос, реле топливного насоса
31 год(15А) Управление двигателем (лямбда-зонд)
32(30A) Управление двигателем (зажигание) (5A) Реле топливного насоса
33(5A) Реле насоса охлаждающей жидкости системы управления двигателем, реле свечей накаливания
34(10A) Блок управления электродвигателем вентилятора охлаждения (5A) Блок управления бот-сеткой
35 год(10A) Управление двигателем (15A) Регулятор уровня топлива
36(25A / 30A) Реле стартера (5A) Интерфейс шины данных

Блок предохранителей высокой мощности

Находится рядом с группой и подключается к АКБ.

замок под капотом 2

Расшифровка

1(175 / 225A) Генератор
2(125A) Распределение питания аккумуляторной батареи, дополнительное реле зажигания, блок управления двери водителя, блок управления двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители
3(50A / 100A) Система зарядки (с дополнительным аккумулятором), блок управления электроприводом задней левой двери (некоторые модели), блок управления электроприводом задней правой двери (некоторые модели), реле-делитель в системе зарядки (с дополнительным аккумулятором)
4(125A) Распределение питания аккумуляторной батареи (70A) Положительное соединение в проводке в моторном отсеке
5(50 А) Распределение питания от аккумуляторной батареи (некоторые модели), отдельные предохранители
6(60A) Реле свечей накаливания (50A) Двигатель насоса отработанного воздуха
7(70/80 / 100A) Двигатель охлаждающего вентилятора (ов
восемь(40/50 / 100A) Двигатель (-и) охлаждающего вентилятора (-ов), отдельные предохранители
девять(100А) Распределение питания аккумуляторной батареи, выключатель зажигания
10

Блок реле

Он также находится рядом с блоком предохранителей.

расположение блока реле под капотом 2

Опция 1

Реле под капотом - 1

Деловое свидание, встреча

1Электронный блок управления микроклиматом (ручное регулирование температуры)
2Реле топливного насоса 2
3Реле насоса выходящего воздуха
4Реле главных цепей зажигания
5Реле топливного насоса 1
6Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7Реле управления АКПП
восемьБлок управления гидроусилителем руля
девятьРеле насоса охлаждающей жидкости

Вариант 2

Реле под капотом - 2

Обозначение

1Электронный блок управления микроклиматом (ручное регулирование температуры)
2Реле топливного насоса 2
3Реле насоса выходящего воздуха
4Реле главных цепей зажигания
5Реле топливного насоса 1
6Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7
восемьРеле насоса охлаждающей жидкости
девятьРеле стартера — при наличии

На нашем канале мы также подготовили видео об этом материале. Смотрите и подписывайтесь.

🔥 Видео

Вот где находится предохранитель на дворники vwt5Скачать

Вот где находится предохранитель на дворники vwt5

Предохранители, реле, эл блоки управления Volkswagen Caravelle и Multivan c назначением и схемамиСкачать

Предохранители, реле, эл блоки управления Volkswagen Caravelle и Multivan c назначением и схемами

Предохранитель прикуривателя на vw t5 (2011)Скачать

Предохранитель прикуривателя  на vw t5 (2011)

Скрытая функция 2 Volkswagen T 5Скачать

Скрытая функция 2 Volkswagen T 5

Предохранитель прекуривателя. Volkswagen Transporter T5Скачать

Предохранитель прекуривателя. Volkswagen Transporter T5

Фольксваген Транспортер, VW T4, схема предохранителейСкачать

Фольксваген Транспортер, VW T4, схема предохранителей

Как проверить реле на работоспособность мультиметромСкачать

Как проверить реле на работоспособность мультиметром

Фольксваген мультивен т5 электро блок управления (мозги )Скачать

Фольксваген мультивен т5 электро блок управления  (мозги )

Вот где находиться предохранитель прикуривателя vw t5Скачать

Вот где находиться предохранитель прикуривателя vw t5

Место установки предохранителя VW T5 и способы проверки предохранителейСкачать

Место установки предохранителя VW T5 и способы проверки предохранителей

VW T5 не горит левая фараСкачать

VW T5 не горит левая фара

Транспортер Т5 одна из причин несрабатывания стартераСкачать

Транспортер Т5 одна из причин несрабатывания стартера

Фольксваген Транспортер Т4 предохранители, реле, электросхема с описанием и схемами блоковСкачать

Фольксваген Транспортер Т4   предохранители, реле, электросхема с описанием и схемами блоков

Не работают повороты и аварийка - VW T5 1.9d 2006Скачать

Не работают повороты и аварийка - VW T5 1.9d 2006

Фольксваген Т5 Не заводится, в чем может быть проблема.Скачать

Фольксваген Т5 Не заводится, в чем может быть проблема.

Не срабатывает стартер при повороте ключа( VW T5)Скачать

Не срабатывает стартер при повороте ключа( VW T5)

VOLKSWAGEN // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУСкачать

VOLKSWAGEN // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУ
Поделиться или сохранить к себе:
