Предохранитель прикуривателя Рено Логан 1 и 2

Видео:Предохранители и реле Рено Логан 2 (Renault Logan 2). Предохранитель прикуривателя.Скачать

Автомобильный прикуриватель: схема работы

Принципиальная схема подключения элемента на примере автомобиля 2010 года представлена ​​выше.

Суть работы в том, что ток идет от предохранителя к выключателю. Затем идет свечение рабочей части. Когда электрический прибор подключен к розетке прикуривателя, он действует как бытовая розетка.

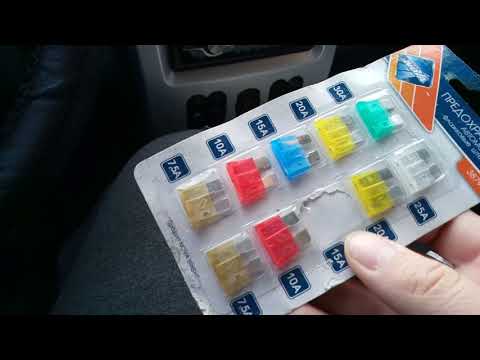

Видео:Как поменять предохранитель прикуривателя на Рено Логан.Скачать

Процесс снятия и замены

Для замены неисправных деталей вам понадобится пластиковый пинцет, идущий в комплекте с автомобилем, и отвертка с узким плоским лезвием.

Под капотом

Процедура следующая:

1. Выключить зажигание и вынуть ключ из замка,
2. Возьмите пинцет.
3. Откройте дверь водителя.
4. Снимите крышку внутреннего блока.
5. Откройте капот.
6. Снимите крышку монтажного блока, ослабив защелки с нужной стороны (для машин, собранных до 17.05.2005) или сдвинув защелки (для машин, собранных после 17.05.2005).
7. Вытащите неисправное реле или предохранитель плоскогубцами или руками. Если это не сработает, можно воспользоваться отверткой, вставив ее жало в гнездо предохранителя и потянув вверх.
8. Устранить причину обрыва плавкой вставки или отказа реле.
9. Установите новый предохранитель или реле.
10. Установите снятые детали на прежние места.

Видео:Renault Logan не работает прикуривательСкачать

Блок под капотом

В моторном отсеке Рено Логан 1-го поколения возможны два разных варианта расположения элементов. В обоих основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

Фото — схема

Обозначение

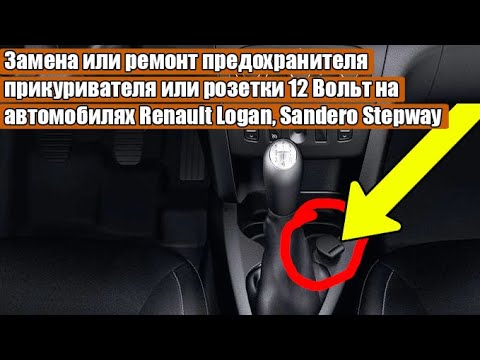

Видео:Замена или ремонт предохранителя прикуривателя или розетки 12B на автомобилях Renault Logan, SanderoСкачать

Где находится предохранитель розетки Logan 1

В автомобиле первого поколения 2006, 2007 и 2009 годов выпуска за работу прикуривателя отвечает вставка F38. В зависимости от комплектации машины этот элемент также может защищать хвостовую заглушку.

Прикуриватель Логан 2: где находится

В более современной версии автомобиля элемент, отвечающий за блок, перекочевал на позицию F33 в салоне.

Расположение актуально для версий 2014-2017.

Видео:Не работает магнитола и прикуриватель на машине Рено Логан Что ДелатьСкачать

Предохранители и реле Renault Logan, электрические схемы

Renault Logan считается экономичным, доступным и надежным автомобилем. Неудивительно, что многие люди используют эти автомобили для работы в такси. При относительно невысокой стоимости эта модель достаточно надежна для российских дорог.

Но в любом автомобиле, особенно после длительных поездок и пробега определенного количества километров, начинают проявляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на старых автомобилях, у которых было не один владелец.

Для того чтобы быстро находить и устранять неисправности электрики в Логане, необходимо знать, где находятся предохранители и реле в Рено Логан, как выполнены схемы и цепи питания приборов. В этой статье речь пойдет о монтажных блоках и способах решения электрических проблем.

Монтажный блок в салоне

Монтажный блок расположен с левой стороны торпедо, доступ к нему можно получить, открыв водительскую дверь и сняв накладку. Резервные предохранители и зажимы прикреплены к внутренней стороне крышки.

Предохранители в салонном монтажном блоке

F01 (20А) — очиститель, обмотка реле обогрева заднего стекла.

• Если перестали работать дворники, проверьте исправность подрулевого переключателя, его дорожек, контактов и разъема, а также электродвигателя, его щеток и трапеции механизма стеклоочистителя.
• Если при включении выключателя слышен щелчок, проблема часто заключается в попадании влаги и воды в мотор-редуктор.
• Открывая крышку мотор-редуктора, будьте осторожны, можно повредить тросы, идущие к щеткам. При сборке провода должны быть равномерно размещены в пазах. Лучше всего чистить и осматривать весь механизм, полностью сняв его с автомобиля.
• Щетки стеклоочистителя для лучшей очистки стекол и улучшения обзора лучше всего устанавливать разного размера: водительский — 26″, пассажирский — 22″.

F02 (5 А) — приборная панель, реле топливного насоса К5 обмотки и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).

F0Z (20 А) — стоп-сигналы, фонарь заднего хода, омыватель лобового стекла.

• Если не горит ни один стоп-сигнал, в первую очередь проверьте концевой выключатель, который находится на педальном узле и реагирует на нажатие педали тормоза, а также его разъем. Проверьте состояние всех ламп, могли перегореть все по очереди, а также контакты в патронах.
• Если фонарь заднего хода не загорается, сначала проверьте свет. Расположен с левой стороны.
• Если он целый, то скорее всего это переключатель, который находится на коробке передач с левой стороны. Добраться до него можно подняв левое переднее колесо или у смотровой ямы. Проверьте контакты разъема, при необходимости очистите их.
• Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, на нем обычно подгорают контакты. При откручивании переключателя подготовьте пробку, которой можно будет закрыть отверстие, чтобы трансмиссионное масло не вытекало, или предварительно слейте его. Цена нового переключателя около 1000-1400 рублей.
• Если омыватель лобового стекла не работает, проверьте уровень жидкости в бачке омывателя лобового стекла, подрулевой переключатель и его контакты, затем работу насоса, подав на него напряжение 12В, не снимая его с бачка.
• Если температура наружного воздуха минусовая, проверьте каналы омывателя, не замерзла ли в них жидкость и форсунки из-за засоров.

F04 (10А) — блок управления подушками безопасности, поворотники, диагностический разъем, иммобилайзер.

• Если на панели приборов горит индикатор неисправности подушки безопасности, проверьте кабель подушки безопасности и разъем на рулевом колесе. Чтобы найти точную причину, диагностируйте ошибки через диагностический разъем, для этого можно обратиться к электрику с необходимым оборудованием.
• Если не работают указатели поворотов, проверьте исправность фонарей и отсутствие короткого замыкания в их разъемах, подрулевом переключателе и его контактах. Также поворотники могут некорректно работать при коротком замыкании в других осветительных приборах.

F09 (10А) — ближний свет в левой фаре, переключатель ближнего света в панели, насос омывателя фар.

F10 (10А) — ближний свет в правой фаре.

• Если перестали работать фары и пропал ближний свет, в первую очередь проверьте эти предохранители и лампы, могла перегореть одна или обе фары одновременно.
• Также проверьте подрулевой переключатель, наличие контактов в его разъеме.
• Если проблему не удается устранить, коснитесь тестером проводки, проверьте соединение с массой и напряжение на разъемах ламп.

F11 (10А) — левая фара, дальний свет, переключатель дальнего света на панели приборов.

F12 (10А) — правая фара, дальний свет.

• Если фары перестали светить высоко в штатном режиме, проверьте фары, подрулевой переключатель с разъемом и проводку.

Видео:Предохранители и реле Рено Логан 1 со схемами и описаниемСкачать

Возможен ли ремонт?

Иногда необходимо восстановить устройство. После того, как прикуриватель Рено Логан уже снят, следует осмотреть наиболее распространенные места поломки. Изначально необходимо осмотреть контакты на наличие окислов, обработать и подогнуть для лучшей фиксации в разъеме.

Также нужно проверить проводку и предохранитель. Тут нужен тестер для проверки целостности проводов. Схема подключения Рено организована следующим образом: к устройству подходят три провода:

1. Черный меньше. Он приваривается к самой металлической трубе. Второй конец кабеля – заземление, замкнутое на корпус автомобиля.
2. Красный. Кроме того, он отвечает за нагрев металлической спирали.
3. Желтый. Лампа фильтра подсветки. Подробнее Оба провода идут на аккумулятор.

Переключаем мультитестер в режим сопротивления, после чего звоним на целостность лидов. При отсутствии контакта ищем обрыв и свариваем концы паяльной лампой. После ремонта на Рено к разъему можно будет прикуривать или подключать различные электроприборы.

Видео:Не работает прикуриватель Renault LoganСкачать

Почему сгорает предохранитель

Причиной того, что цепь не работает, часто является сгоревшая вставка. Основные факторы отказа модуля следующие.

1. Попадание воды или конденсата может вызвать короткое замыкание контактов.
2. Подключение слишком мощного оборудования – предохранительный элемент не выдерживает нагрузки.
3. Износ электропроводки, который сопровождается трещинами или оплавлением проволочной сетки.

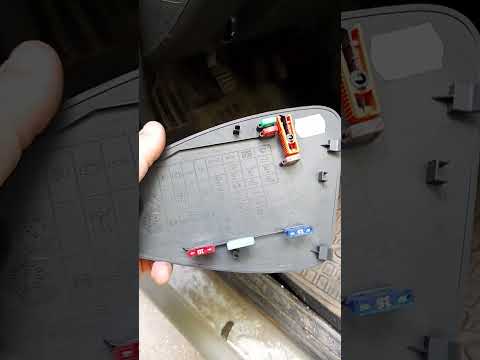

Видео:РЕНО ЛОГАН ПРЕДОХРАНИТЕЛЬ ПРИКУРИВАТЕЛЯ. #shortsСкачать

Схема расположения элементов.

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Видео инструкция по замене лампы подсветки прикуривателя

Отремонтировать устройство своими руками несложно. Для этого вам потребуется обзавестись необходимыми инструментами:

• защитные перчатки;
• мультитестер для диагностики оборванных проводов;
• сварщик и сварка для снятия обрыва;
• меньше отвертки;
• запасные части.

Посмотрите видео как снять прикуриватель. Инструкция поможет полностью разобраться в процессе и самостоятельно поменять устройство.

Снятие и установка патрона прикуривателя

На рынке представлено множество различных типов запасных частей. Стоимость прикуривателя начинается от 400 рублей и заканчивается 1200 рублей. Основным фактором выбора будет цена товара. Дешевые китайские аналоги изготовлены из некачественных материалов и могут сгореть в первые несколько недель после замены воспламенителя при перегорании предохранителя. Особенно при подключении сплиттера, позволяющего использовать несколько устройств одновременно.

При покупке нужно выбирать оригинальные детали, в том числе и предохранитель. Кроме того, нужно обратить внимание на упаковку – она должна быть чистой, а внутри должен быть сертификат соответствия стандартам.

Видео:Мало кто знает, как быстро восстановить прикуриватель Рено Сандеро!!!Скачать

Электрооборудование (электросхемы) Рено Логан 2

Предохранители и реле в автомобиле выполняют важные функции. Поэтому предохранители предотвращают перегорание электрической цепи в случае большого тока, перегорая сами. Реле же коммутируют большие токи в защитном корпусе распределительного щита, что также значительно снижает вероятность возгорания. Сами реле управляются только переключателями и переключателями, управляющими относительно небольшими токами. Предохранители и реле находятся в Рено Логан в двух местах, в моторном отсеке и в салоне. Именно о расположении, назначении, номиналах (токах) реле и предохранителей мы расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева под крышкой. Чтобы снять крышку, отогните фиксаторы и поднимите ее вверх.

Вы увидите следующее изображение.

Также по обозначениям на картинке и расположению приводим информацию о предохранителях и реле по их функциональному назначению.

Предохранители и реле Реле Логан (с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле расположены в салоне на панели приборов. Они устанавливаются с крайнего левого угла. Сняв крышку, вы увидите следующее…

Ниже приведены наименование, обозначение и расположение предохранителей в зависимости от их применения.

Подробнее: Renault Mégane 2016, официальные фото

Следует отметить, что Рено Степвей создан на базе Логана и имеет точно такие же блоки, предохранители и реле, если автомобили соответствуют друг другу по году выпуска и комплектации. Вы также можете получить информацию о предохранителях и реле Renault Stepway из информации на нашем сайте.

Видео:Рено Логан 2014 г.Не работает прикуривательСкачать

Рено Логан реле стартера где находится

Распространенная проблема, с которой рано или поздно сталкивается владелец любого автомобиля, – это отказ от запуска. При этом двигатель автомобиля не заводится и даже не крутится. Если ваш Рено Логан не хочет включать стартер, пришло время его соответственно отремонтировать. Именно на эту тему мы и поговорим в нашей статье.

Диагностика и причины

Поверните ключ и попробуйте запустить двигатель, если двигатель не заводится и стартер не крутит, а вместо обычного звука вы слышите только щелчок, значит можно утверждать, что щетки ротора остановились .финал».

Чтобы объяснить, почему щелкает реле, а двигатель не запускается, нужно разобраться в схеме его работы. В тот момент, когда вы поворачиваете ключ в положение запуска двигателя, специальный узел, называемый втягивающим устройством, входит в контакт со щетками на валу ротора, поэтому стартер вращает маховик двигателя.

Когда этот механизм или реле не работает, его необходимо срочно снять и отремонтировать, иначе могут возникнуть крайне тяжелые последствия, вплоть до пожара.

Именно в этом принципе и заключается работа стартера и его реле. При износе щеток реле пытается сработать и установить контакт с валом, если щелкает значит износились щетки и их пора менять.

На вопрос, где находится стартер и его реле, ответим однозначно: возле заднего маховика двигателя. Это положение является общим для всех двигателей, в том числе и для Рено Логан 1.4.

Если стартер глохнет и двигатель не заводится, то бендикс и, возможно, свечу нужно заменить. Эту работу можно без проблем выполнить своими руками, но предварительно сняв бортовое напряжение.

Когда реле щелкает, нужно понимать, что проблема точно не в нем, оно работает.

Ремонт данного узла, как и замену бендикса, вполне можно выполнить своими руками, но для этого придется разобрать узел целиком.

Предохранители и реле Renault Logan, электрические схемы

Renault Logan считается экономичным, доступным и надежным автомобилем. Неудивительно, что многие люди используют эти автомобили для работы в такси. При относительно невысокой стоимости эта модель достаточно надежна для российских дорог.

Но в любом автомобиле, особенно после длительных поездок и пробега определенного количества километров, начинают проявляться те или иные проблемы, связанные с электроприборами, контактами, проводкой.

Особенно это заметно на старых автомобилях, у которых было не один владелец.

Для того чтобы быстро находить и устранять неисправности электрики в Логане, необходимо знать, где находятся предохранители и реле в Рено Логан, как выполнены схемы и цепи питания приборов. В этой статье речь пойдет о монтажных блоках и способах решения электрических проблем.

Рено логан 1

Предохранители и реле под капотом

В моторном отсеке первого поколения модели возможны два разных варианта расположения элементов. В обоих основные блоки находятся с левой стороны, рядом с аккумулятором.

Вариант 1

• Фото — схема
•

• Описание

Вариант 2

Схема

Обозначение

• К1 — реле вентилятора печки, моторчик вентилятора отопителя. Посмотреть информацию о F36.
• K2: Реле высокой скорости вентилятора системы охлаждения (для автомобилей с кондиционером), электродвигатель вентилятора системы охлаждения радиатора.
• Короткое замыкание: реле малой скорости вентилятора охлаждения (для автомобилей с кондиционером) или реле вентилятора охлаждения радиатора (для автомобилей без кондиционера), моторчик вентилятора охлаждения (для автомобилей с кондиционером — через резистор).
• К4 — реле кондиционера, электромагнитная муфта компрессора. Посмотреть информацию о F36.
• К5 — реле бензонасоса и катушка зажигания.
• К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, электромагнитный клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
• К7 — реле насоса омывателя фар.
• К8 — реле противотуманных фар. Просмотрите информацию о F31.

Предохранители в салоне

Основной блок расположен с левой стороны панели приборов под пластиковой крышкой, на обратной стороне которой будет обновленное описание предохранителей.

Схема

Расшифровано

Предохранитель №38 на 10А отвечает за прикуриватель.

Посмотрите пример видео о том, как получить доступ к устройству, а также как заменить предохранитель прикуривателя.

Главные задачи по замене

Для устранения проблемы нам необходимо заменить весь комплект щеток, заодно провести профилактику и чистку внутренних деталей и свечи зажигания.

После этого данное оборудование будет проверено прямо на рабочем столе, только после этого готовая деталь может быть установлена ​​на то место, где она должна быть. В интернете много видео на эту тему.

Во втором случае наша задача заменить бендикс и вилку. В общем, предотвратив этот тип бендикса и его стопора, менять надо в любом случае.

Видео:Не работает прикуриватель, ВЫЕВЛИНА ПРИЧИНА, Рено Логан, Рено Сандеро, ЛАДА ЛАРГУС.Скачать

Renault Logan Логаненыш › Бортжурнал › Сгорел прикуриватель

У меня недавно была проблема. Перестало работать радио, а вместе с ним и прикуриватель. В логане есть предохранитель на прикуриватель и магнитолу, посмотрел предохранитель, который сгорел, поменял, решил включить магнитолу, а она все равно не работает. Прикуриватель тоже не включается. Он снова подошел к предохранителям и оказалось, что только что вставленный им предохранитель снова перегорел. Посмотрите на зажигалку, а с одной стороны она внутри оплавилась.

Расплавленная зажигалка

Недолго думая было решено снять прикуриватель (вытащить блок), чтобы ничего не закрывалось.

Но вот дождался я первого сетапа, как вы понимаете в логане многое крутится в торексе, а таких ключей у меня не было благодаря коллеге который ездит на опель астра предыдущих поколений, у него тоже все есть в торекс и помог мне с ключами. Сначала открутил два винта под подстаканниками спереди.

Затем болт к ногам заднего пассажира под пластиковой защелкой.

После этого он оттолкнул нижнюю часть туннеля от пола, проткнул его ручным тормозом и снял.

Туннель бездонного пола

Вот меня ждало крепление номер два, чтобы снять верх нужно было открутить гайку которая крепит верх к полу. К которому ни одним гаечным ключом нельзя было подлезть, и ошейника с головками у него не было. Пришлось снова ехать брать на растерзание коллегу в Опеле. И вооружившись двенадцатью головками и рукояткой, подлый безумец был повержен

Мерзкий орех

После этого верхнюю часть благополучно сняли, зажигалку можно выключать.

Гнездо прикуривателя Компьютер Dacia производства Bosch был обнаружен под снятой верхней частью туннеля пола. Вот где это.

Без Боша нам никуда.После этого патрон зажигалки сняли,все поставили на свои места. Предохранитель заменили (вместо 10 на форуме логана поставил 15, чтобы поклясться, что ничего страшного от этого не произойдет и я склонен им верить), магнитола заработала успешно.

Теперь собираюсь озаботиться покупкой нового прикуривателя в машину, но сейчас обзвонил все магазины, торгующие запчастями на Логан и обнаружил, что такой простой вещицы нет ни у кого.

Видео:Блоки предохранителей в салоне автомобиля и в подкапотном пространстве на Renault Logan 1-го покол.Скачать

Как проверить предохранитель

Чтобы проверить элемент на автомобилях 2018-2019 и других годов выпуска, необходимо выполнить процедуру.

1. Откройте крышку блока и найдите нужный предохранитель.
2. С помощью специальной прищепки или пинцета снимите сиденье.
3. Визуально оцените целостность плавкого элемента. Если это невозможно (корпус детали непрозрачен), достаточно подключить ее в цепь к исправному предохранителю того же калибра.

Поврежденная деталь должна быть заменена новой.

Видео:Рено Логан,расшифровка шкалы в приборной панели.Скачать

Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания автомобиля защищены плавкими предохранителями. Фары, моторы вентиляторов, топливный насос и другие мощные потребители подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые расположены в салоне автомобиля со стороны панели приборов с левой стороны и в моторном отсеке с левой и правой стороны аккумуляторной батареи.

10.1. Номера предохранителей на монтажном блоке, расположенном в салоне автомобиля

Большая часть предохранителей установлена ​​в монтажном блоке предохранителей в салоне автомобиля (рис. 10.1, крышка блока снята в приборной панели), расположенном в крайней левой части приборной панели под пластиковой крышкой. Цепи, защищенные предохранителями (показаны на фото), приведены в таблице. 10.1. Таблица 10.1 Цепи, защищенные предохранителем

Кроме того, реле и предохранители расположены на монтажном блоке в моторном отсеке (рис. 10.2, крышка монтажного блока снята) на столе 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует отметить, что в конкретной модели автомобиля часть цепей, указанных в таблице, может отсутствовать и расположение блоков может отличаться.

10.2б. Номера реле и предохранителей на монтажном блоке, расположенном в моторном отсеке (с левой стороны)

10.2а. Номера реле и предохранителей на монтажном блоке, расположенном в моторном отсеке (правая сторона)

Таблица 10.2 Назначение реле и предохранителей на монтажном блоке, расположенном в моторном отсеке (рис.)

4. Так выглядит перегоревший предохранитель (перегорела перемычка, показанная стрелкой внутри держателя). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для доступа к монтажному блоку, расположенному в моторном отсеке, нажмите левую кнопку…	6. и фиксаторы правой крышки…

7..затем снимите крышку монтажного блока.

Видео:ЛайфХак при смене предохранителей Рено ДастерСкачать

Реле и предохранители монтажного блока в моторном отсеке

Реле и предохранители монтажного блока Рено Логан, под капотом (в моторном отсеке)

Реле Рено Логан

К1 — реле вентилятора отопителя

К2 — реле высокой скорости вентилятора охлаждения радиатора (в данную комплектацию не входит)

К3 — реле вентилятора охлаждения, в радиаторе

К4 — реле кондиционера (недоступно в данной комплектации)

К5 — реле топливного насоса и катушка зажигания (модуль зажигания)

К6 — главное реле системы управления двигателем (ECM)

K7 — реле насоса омывателя фар (в данной комплектации отсутствует)

К8 — реле противотуманных фар

1 — блок подключения кабеля

Автоматические выключатели

F01 (60А) — цепи питания замка зажигания и потребителей с питанием от замка; выключатель наружного освещения

F02 (30А) — Цепь питания вентилятора охлаждения реле К3

F03 (25А) — цепи питания: реле топливного насоса К5 и катушки зажигания; главное реле K6 системы управления двигателем (ECM)

F04 (5А) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем

F05 (15А) — не используется

F06 (60А) — цепь питания блока предохранителей салона

F07 (40А) — силовые цепи: реле кондиционера К4; реле К3 вентилятора в радиаторе; Реле высокой скорости вентилятора К2 в автомобиле с кондиционером (не входит в эту комплектацию)

Видео:как подключить видео регистратор в рено логанСкачать

Рено сандеро 1

Блок в салоне

🔥 Видео

ТОП проблем Рено Логан | Самые частые неисправности и недостатки Renault Logan IСкачать

Как снять прикуриватель Рено Логан. Замена лампочки подсветки и прикуривателя Renault Logan 1, 2008гСкачать

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

Предохранители и реле Рено Сандеро 1 и 2 (Sandero Stepway) со схемами и обозначениемСкачать
