5 — двигатель регулировки угла наклона фар; 6 — крышка фары; 7 — декоративная крышка; 8 — корпус фары.

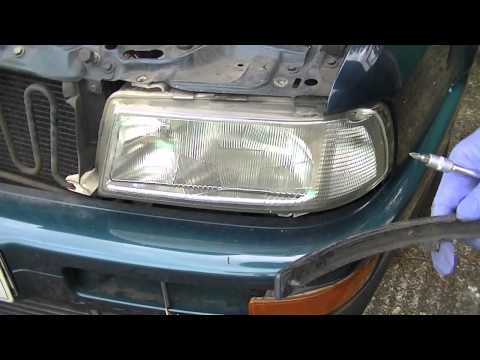

Чтобы снять фару, открутите винты, указанные стрелками на рисунке.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ
Для подготовки см. раздел Замена ламп.
Снимите обшивку под фарами (см. раздел «Детали кузова»).
В задней части фары открутите колпачок (колпачки), отсоедините многоконтактный разъем и гнездо стояночного света.
Проложите жгут проводов с крышкой через отверстие в корпусе фары.
Выкрутите два крепежных винта в верхней части панели кузова; еще два — под фарой.
Потяните фару вперед.
Модели с 4- и 5-цилиндровыми двигателями: Дополнительно снимите корпус индикатора.

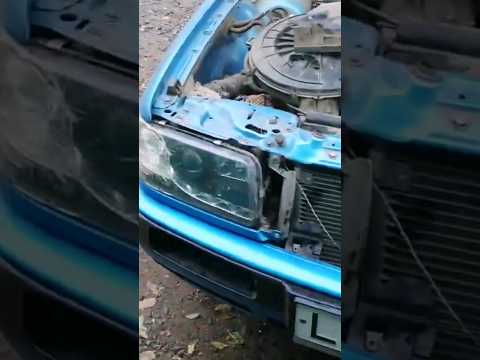

Снятие фары

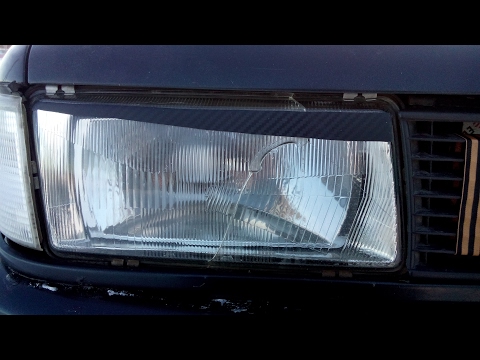

Если стекло фары повреждено или фара потускнела, не обязательно заменять всю фару сразу. Обе детали можно приобрести по отдельности, указав производителя (Hella или Bosch). Для установки необходимо демонтировать снятую фару.
ПРОЦЕДУРА

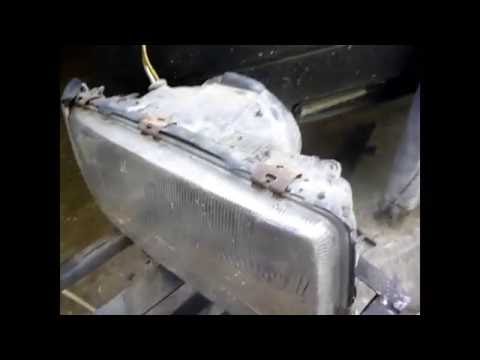

Откройте все фиксирующие зажимы вокруг стекла фары.
Снимите диффузор и уплотнительную резинку.
Осторожно подденьте хромированную отделку вокруг фары и вытащите ее.

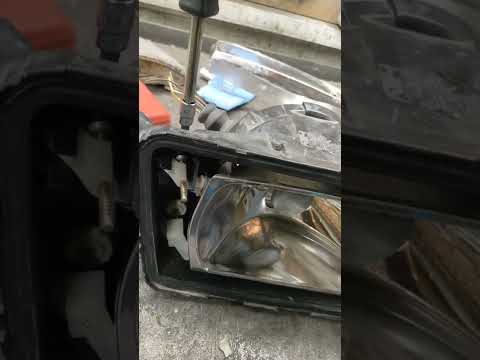

Поворачивайте два регулировочных винта до тех пор, пока отражатель нельзя будет поднять рукой.
Выкрутите крестообразный винт отражателя из узла крепления неподвижного отражателя.
После сборки отрегулируйте отражатель.
Примечание: Рассеиватели и отражатели фар не обязательно приобретать у Audi. Магазины запчастей получают их непосредственно от производителя (Hella или Bosch).
