Замена генератора Renault Scenic

Замена генератора Renault Scenic Рено

Не все автовладельцы знакомы с проблемами генератора – этот агрегат считается достаточно надежным, за исключением ремня привода генератора. Его предполагается менять уже при втором ТО, но ресурс самого генератора и его электрических компонентов значительно выше. Однако каждый водитель должен знать, как они заменяются. Для этого не требуется знаний электромеханики, достаточно уметь обращаться с ключами и отверткой.

Как поменять генератор и ремень трансмиссии Рено Сценик

Видео:СНЯТИЕ ГЕНЕРАТОРА Renault Scenic RX4Скачать

СНЯТИЕ ГЕНЕРАТОРА Renault Scenic RX4

Как узнать, что ремень нуждается в натяжке или замене

Обычно проблемы с ремнем или подшипниками генератора начинаются с появления характерного скрипа, точно определить источник которого можно только с помощью специального прибора. Если такие звуки появляются при запуске холодного двигателя или при резком нажатии на педаль акселератора, скорее всего, это ослабленный ремень, хотя нельзя исключать проблемы с роликами и подшипниками. Износ щеток будет проявляться снижением тяги двигателя, а выход из строя регулятора напряжения или диодного моста приведет к загоранию индикатора заряда аккумулятора, в этом случае без разборки генератора не обойтись.

Видео:Снятие генератора Renault Scenic 3 K9K.Скачать

Снятие генератора Renault Scenic 3 K9K.

Как подтянуть ремень генератора на Renault Scenic

Для регулировки натяжения приводного ремня Рено Сценик необходимо ослабить болты натяжителя, а также контргайку регулировочного болта генератора, который находится сзади. Затем, поворачивая регулировочный винт, добиваемся нужного натяжения, затягиваем контргайку и оба фиксирующих болта.

На последних моделях Scenic при замене ремня натяжение происходит автоматически, просто отпустите натяжитель после установки нового ремня.

Видео:Рено Сценик 3 - как снять генератор?Скачать

Рено Сценик 3 - как снять генератор?

Особенности замены приводного ремня

Во многих автомобилях генератор расположен в таком месте, что снятие ремня и самого устройства осуществляется сверху и без проблем. Чего нельзя сказать о Scenic, ведь здесь нехватка места в моторном отсеке ощущается максимально.

Если в результате осмотра вы решили заменить ремень генератора Рено Сценик, порядок действий будет следующим:

  • открутить болты правого колеса;
  • поднять машину впереди;
  • снять колесо;
  • снимите подкрылок, закрепленный клипсами и парой саморезов;
    Снять защелкивающийся подкрылок
  • с помощью рожкового ключа на 16 с изгибом провернуть ролик натяжителя по часовой стрелке, в результате чего ремень ослабнет и можно будет снять его со шкива коленчатого вала;
    Снять ремень генератора
  • теперь снимите ремень шкива генератора сверху и вытащите его;
  • если ремень сильно поврежден, скорее всего та же участь постигла и натяжной ролик, для его разборки нам понадобится ключ торекс на 40 и небольшая трещотка с удлинителем;
  • отверткой откручиваем защитный кожух ролика, ключом откручиваем болт крепления, снимаем ролик;
  • установить новый ролик, аккуратно закрепить его, поставить на место крышку;
  • мы завели новый ремень поверх шкива генератора;
    Установка ремня на шкивы
  • затем, чтобы надеть его на шкив коленвала, придется снова тянуть натяжитель. Когда установка ремня генератора Scenic на привычное место будет завершена, отпустите натяжитель, он натянет ремень до нужной величины;
    Отведите натяжной ролик для установки ремня
  • теперь можно запустить двигатель и проверить, все ли мы сделали правильно;
  • если все в порядке, можно ставить крыло и колесо обратно.

Как видите, чтобы поменять приводной ремень на Рено Сценик, особых навыков не требуется. Чего нельзя сказать о снятии генератора.

Видео:Как снять/ заменить генератор Renault Megane IIСкачать

Как снять/ заменить генератор Renault Megane II

Ремонт, замена генератора

Для разборки нам потребуется гораздо больше инструментов:

  • такой же накидной ключ на 16 с изгибом (иначе его к фаркопу не притащишь);
  • головки на 13/14/18/16/21 с удлинителем (головка на 18 — редкость, не во всех комплектах присутствует);
  • ключ с динамометром;
  • головка и ключ на 10
  • отвертка с грубым лезвием.

Рассмотрим пошаговый алгоритм, как снять генератор на Рено Сценик:

  • начинаем с разборки колеса и крыла, после чего ослабляем и снимаем ремень;
  • снимите маховик;
  • отсоедините клеммы аккумулятора;
  • снимите патрубок между интеркулером и турбиной, если у вас турбированный двигатель, плотно закройте ветошью отверстие, которое идет на интеркулер;
    Снятие патрубка между интеркулером и турбиной
  • открутить гайку, которая держит кронштейн патрубка кондиционера, затем ослабить болт крепления;
    Ослабьте гайку кронштейна
  • головкой на 18 откручиваем болты тяги двигателя, верхний снимаем полностью, а нижний ослабляем, чтобы отвести тягу в сторону;
    Ослабление болта верхней рулевой тяги
  • откручиваем верхний болт генератора, тянем его до упора (полностью не получится), толстой отверткой или маленькой скобой снимаем корпус генератора с двигателя;
    Втянутый корпус генератора
  • откручиваем нижний болт, но сделать это будет гораздо сложнее, придется использовать короткую трещотку и удлинитель, а то и два;
    Ослабьте нижний болт
  • снимаем нижнюю часть генератора двигателя, не забывая, что провода к нему подсоединяются снизу;
  • а вот вынуть генератор будет не так просто, для этого нужно освободить много места. Начинаем с откручивания гидроопоры от кузова;
    Отвинчивание корпуса гидравлической опоры
  • теперь можно отсоединить топливопровод. Все остальные операции выполняются снизу;
  • откручиваем болт нижнего жиклера двигателя на несколько сантиметров, может понадобиться рычаг в виде трубы;
  • можно, но не нужно, открутить выхлопную трубу от катализатора и отвести в сторону;
  • поднимаем мотор так, чтобы крепление возвышалось над корпусом на пару сантиметров и кладем туда доску соответствующей толщины;
  • открутить гидроопору, не снимая;
  • осторожно поверните генератор муфтой вверх, при этом его крепление должно быть обращено к радиатору;
    Запустить генератор с поднятым сцеплением
  • перекладываем двигатель в кузов, оставив место для генератора, вынимаем его.

Операция достаточно трудоемкая, и виной всему нехватка места в моторном отсеке Рено Сценик.

Когда мы устанавливаем новый или отремонтированный генератор, мы должны учитывать, что гидроопора должна быть прикручена к двигателю с моментом 64 Нм, и только после этого опускать двигатель.

И еще один немаловажный момент: при установке генератора на штатное место необходимо слегка подбить гайки крепления в сторону радиатора, то есть наружу, иначе ударом угадать будет трудно, а неосторожными толчками можно сломать что-либо легко: вокруг много хрупких пластиковых деталей.
Положение фиксирующей гайки при установке генератора

Заменить изношенные щетки можно не снимая генератор Рено Сценик, но это тоже достаточно сложная процедура, но конечно подшипники маховика не реанимировать без демонтажа генератора.

Если генератор у нас в руках, подшипник Рено Сценик заменяется двухлапым съемником (съемник для генератора ВАЗ 2110 спрашивайте в магазине), который нужно доработать — немного подточить конец, чтобы при выдавливании его не упирается в контактные кольца с риском их повреждения.

Для разборки шкива амортизатора потребуется изготовить приспособление, как на фото:

Инструмент для снятия демпферного шкива

Для изготовления ручки используется полоска металла шириной 4 см и толщиной 4 мм, к ее концу приваривается гайка 27. Внутреннее отверстие гайки нужно просверлить так, чтобы в нее входила головка 10. 29 , поэтому гайка 30 будет не помещается туда без поворота краев. А на 27 будет немного болтаться, но если аккуратно открутить, придерживая вал головой, то все получится.

После установки новых подшипников можно прикрутить регулятор и диодный мост с щеткодержателем.

С заменой генератора на Рено Сценик справится не каждый, поэтому во избежание возможных проблем лучше доверить эту работу специалистам.

📹 Видео

Как снять генератор Сценик 2 Генератор Renault Megane Scenic 2 снятиеСкачать

Как снять генератор Сценик 2  Генератор Renault Megane Scenic 2 снятие

✅✌🎥🛠👍 Renault Megane III. Как снять генератор на Renault Megane III k9k 1.5 dciСкачать

✅✌🎥🛠👍 Renault Megane III. Как снять генератор на Renault Megane III k9k 1.5 dci

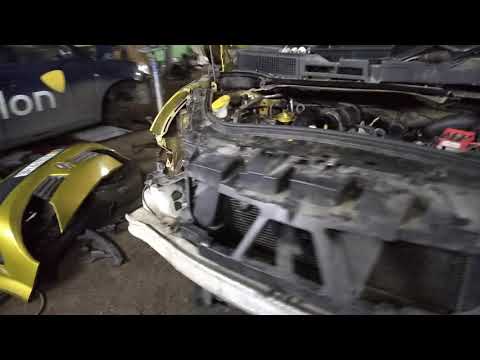

Снятие генератора Меган Сценик 1.6 . Это просто жесть !Скачать

Снятие генератора Меган Сценик 1.6  . Это просто жесть !

ЗАМЕНА РЕГУЛЯТОРА ГЕНЕРАТОРА (ЩЕТОК) НА РЕНО ДАСТЕР, КАПТУР 2,0л БЕЗ СНЯТИЯ ГЕНЕРАТОРА. #ВИДЕОЛЕКЦИЯСкачать

ЗАМЕНА РЕГУЛЯТОРА ГЕНЕРАТОРА (ЩЕТОК) НА РЕНО ДАСТЕР, КАПТУР 2,0л БЕЗ СНЯТИЯ ГЕНЕРАТОРА. #ВИДЕОЛЕКЦИЯ

Снятие генератора Valeo на Рено Сценик 3Скачать

Снятие генератора Valeo на Рено Сценик 3

Замена коллекторных колец генератора Валео (Valeo) на рено меган 2 (своими руками)Скачать

Замена коллекторных колец генератора Валео (Valeo) на рено меган 2 (своими руками)

Як зняти генератор Renault ScenicСкачать

Як зняти генератор Renault Scenic

ГОРИТ ЗНАЧЕК АКБ. НЕТ ЗАРЯДКИ ГЕНЕРАТОРА. ЗАМЕНА РЕГУЛЯТОРА ГЕНЕРАТОРА РЕНО МЕГАН2, МЕГАН3, ФЛЮЕНС.Скачать

ГОРИТ ЗНАЧЕК АКБ. НЕТ ЗАРЯДКИ ГЕНЕРАТОРА. ЗАМЕНА РЕГУЛЯТОРА ГЕНЕРАТОРА РЕНО МЕГАН2, МЕГАН3, ФЛЮЕНС.

Как поменять ремень генератора на Рено (1,6 16V K4M). How to change the alternator belt to RenaultСкачать

Как поменять ремень генератора на Рено (1,6 16V K4M). How to change the alternator belt to Renault

Сколько стоит открутить одну гайку и три болта? Замена реле заряда генератора рено сценик 2Скачать

Сколько стоит открутить одну гайку и три болта? Замена реле заряда генератора рено сценик 2

Ремонт генератора renault scenic ,ремонт генератора рено сценик,ремонт генератора valeo валео коллекСкачать

Ремонт генератора renault scenic ,ремонт генератора рено сценик,ремонт генератора valeo валео коллек

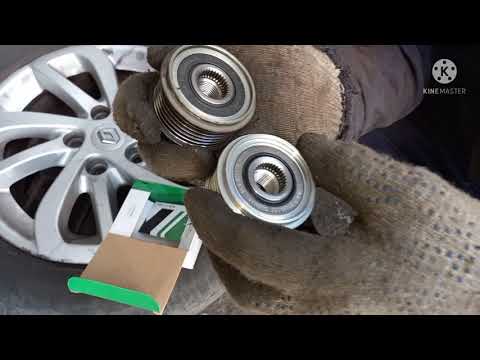

Опасно ! Замена обгонной муфты генератора Mitsuboshi Scenic 3Скачать
