Audi a8 d2 был выпущен в 1994 году. Эта модель выпускалась в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах и за это время была дважды модифицирована. Мы представим схему блока реле и предохранителей автомобиля audi a8 d2 вместе с описанием компонентов.
Общая схема электронных блоков в ауди а8 д2
- Блок управления системой круиз-контроля — J213;
- Блок управления подушками безопасности — J234;
- Диагностический разъем в центральной консоли под пепельницей;
- Блоки реле и предохранителей в багажном отделении справа;
- Аккумулятор / вспомогательная батарея;
- Зуммер противоугонной сигнализации — H8;
- Кронштейн для блоков управления;
- Блок управления памятью зеркал — J267, В-стойка, сторона водителя;
- Блок управления рулевой колонкой/регулировкой высоты ремней безопасности — J352 под ковром;
- Узел управления цилиндрами с подогревом — J210;
- Реле под полкой со стороны водителя (вспомогательный усилитель на левой боковой рулевой панели);
- Контроллер ABS — J104 и реле 3-скоростного вентилятора радиатора — J135, под полом со стороны водителя;
- Блок электроники в пространстве для ног переднего пассажира;
- Блок предохранителей, правая стойка, в пространстве для ног переднего пассажира.
Видео:предохранители и реле Audi A8L 3L TFSIСкачать

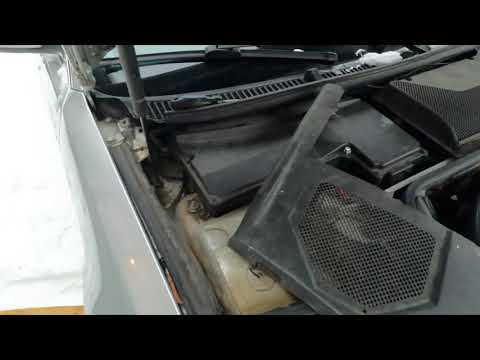

Блок предохранителей и реле в моторном отсеке
- Блок управления двигателем.
- Электронный блок управления коробкой передач
- Круиз-контроль
Видео:Как снять АБС в Ауди А 8 1994 - 2002 годаСкачать
Второй блок реле и предохранителей под капотом
Принципиальная схема
Описание схемы
| 1 | Реле иммобилайзера |
| 2 | Электронное реле управления двигателем |
| 3 | |
| F1 | (15A) Редуктор |
| F2 | (15A) Трансмиссия |
| F3 | (15A) Система Motronic |
| F4 | Запасной |
| F5 | (15A) Форсунки |
| F6 | (15A/20A) Катушки зажигания |
Видео:Audi A8 D2. Всё что надо Знать!Скачать
Блок предохранителей и реле в багажнике
Доступ осуществляется путем снятия крышки на правой стороне багажного отделения.
Общая принципиальная схема
Идентификация
1 — Клеммная коробка 30 (TV2)
2 — Предохранитель гидравлического насоса ABS (S53) 50 A
3 — Предохранитель сидений с подогревом (S38) 20 A
4 — Клеммная коробка 30 предохранитель — буксировка прицепа (S77) 20 A
5 — запасной
6 — АБС (S54) 25 A
7 — предохранитель (S92) 15/20 A
8 — Предохранитель второй батареи (S65) 60 A
9 — телефон (S119) 15 A
10 — Запасной
11 — Запасной
12 — Реле защиты аккумулятора (J7)
13 — Запасной
14 — Предохранитель сиденья (S45) 20 A
15 — Запасной
16 — Запасной
Видео:#RR# АУДИ А8 Д2 - Не заводится. Бензонасос сдох? Или нет? Быстрая диагностикаСкачать
Блок предохранителей в нише ног у пассажира
Подробное объяснение
| F2 | (5A) Передний правый фонарь, задний правый фонарь |
| F3 | (10A) Фара ближнего света (правая боковая фара) |
| F4 | (10A) Левый стоп-сигнал, выравниватель фар |
| F5 | (10A) Фара дальнего света (левая фара) |
| F6 | (10A) Фара дальнего света (правая фара) |
| F7 | (15A ) Предупреждающая лампа аварийной сигнализации |
| F8 | (15A) Звуковая сигнализация |
| F9 | (5A) Приборная панель, диагностический разъем |
| F10 | (25A) Стеклоочиститель ветрового стекла |
| F11 | — |
| F12 | (5A) Реле блокировки рычага селектора (диапазон P) |
| F13 | (5A) Панель приборов, контрольная лампа, фонарь освещения номерного знака |
| F14 | (15A) Двигатель вентилятора охлаждения двигателя |
| F15 | (15A) Противотуманные фары, противотуманные фары |
| F16 | (25A) Обогрев заднего стекла, обогрев зеркал заднего вида |
| F17 | (10A) Фонарь заднего хода |
| F18 | (10A) Комплект аварийного освещения |
| F19 | (10A) стоп-сигнал |
| F20 | (5A) Обогреватель форсунок омывателя ветрового стекла |
| F21 | (15A) ABS, диагностический разъем, сигнальная лампа в сборе |
| F22 | (10A) Телефон |
| F23 | (15A) Прикуриватель — спереди |
| F24 | (5A) Система кондиционирования воздуха |
| F25 | (15A) Система кондиционирования воздуха |
| F26 | (5A) Управление трансмиссией, система ограничения скорости |
| F27 | (15A) Клапан управления охлаждающей жидкостью отопителя, двигатель насоса охлаждающей жидкости — AC |
| F28 | (15A) Вспомогательный нагреватель, двигатель насоса охлаждающей жидкости |
| F29 | (10A) Обогрев рулевого колеса |
| F30 | — |
| F31 | (15A) Топливный насос |
| F32 | (20A) Датчик кислорода с подогревом, клапан аккумулятора паров топлива д/м -AH |
| F33 | (20A) Датчик кислорода с подогревом, датчик расхода воздуха-ABZ |
| F34 | (15A) Задний кислородный датчик с подогревом |
| F35 | (5A) Дополнительный нагреватель |
| F36 | (15A) Дополнительный нагреватель |
| F37 | — |
| F38 | — |
| F39 | (5A) Электронный блок управления ABS |
| F40 | (10A) Электронный блок управления ABS |
| F41 | (10A) Центральный замок, противоугонная система, открывание крышки багажника, внутреннее освещение, привод солнцезащитной шторки заднего стекла |
| F42 | (10A) Управление стеклоподъемниками, зеркала заднего вида с электроприводом, память сидений |
| F43 | (10A) Свет в багажном отделении, свет в зеркале заднего вида, свет в пассажирском отделении |
| F44 | (10A) Центральный замок, привод солнцезащитной шторки заднего стекла |
| F45 | (15A) Противоугонная система |
| F46 | (20A) Люк в крыше |
| F47 | (15A) Электрические стеклоподъемники, прикуриватель, обогреватели замков дверей |
| F48 | (10A) Память зеркал заднего вида, память сидений |
| F49 | (20A) Привод регулировки рулевой колонки |
| F50 | (20A) Обогрев сидений |
| F51 | (60A) Двигатель вентилятора охлаждения |
Предохранители № 23 и 47 на 15 А отвечают за прикуриватель.
Видео:Ауди а8 не могли завести с прошлого года.Скачать
Блоки реле в нише для ног переднего пассажира
Схема
Заказ
- Вспомогательное реле зажигания
- Рожковое реле
- Реле омывателя/омывателя фар
- Реле стартера
- Реле стеклоочистителя/омывателя
- Реле топливного насоса
Схема реле
Описание
- 4 (30A) — привод питания для левого сиденья
- 1 — реле для включения подсветки контура двери/подсветки открывания двери
- 5 — реле дневных ходовых огней
- 3 (30A) — правый привод
- 6 — реле фар
- 2 (40A) — вентиляционная система отопления
Реле
Заказ
| 13 | Блок управления зеркалами заднего вида |
| 12 | Реле электромагнитной муфты компрессора кондиционера |
| 11 | Подсвеченное положение селектора коробки передач |
| 10 | Реле усилителя рулевого управления |
| 9 | Реле управления коробкой передач |
| 8 | Реле противотуманных фар |
| 7 | Реле освещения |
| 6 | Реле вспомогательного нагревателя |
| 5 | Реле управления стеклоочистителем ветрового стекла/фарами |
| 4 | Реле вспомогательного нагревателя |
| 3 | Реле электродвигателя вентилятора вспомогательного отопителя |
| 2 | Реле электродвигателя вентилятора вспомогательного отопителя |
| 1 | Блок управления для системы управления лампочками |
Видео:убираем ошибки Ауди а8 д2.,убираем воскрицательный знак с приборкиСкачать
Дополнительная информация
Фильм, показывающий расположение одного из блоков реле в салоне автомобиля.
