Предохранители являются важной частью электрооборудования Renault Arcana. Предлагаем вам изучить таблицу предохранителей в моторном отсеке и в салоне с описанием, какую цепь они защищают. Эти знания помогут найти перегоревший предохранитель и устранить возникшую из-за него проблему.

Предохранители и реле Renault Arkana Аркана / Предохранители

Видео:Предохранители и реле Рено Дастер со схемами и обозначениемСкачать

Предохранители и реле Рено Дастер со схемами и обозначением

Блок предохранителей и реле в салоне Renault Arkana

Этот узел расположен под рулевой колонкой слева и закрыт небольшой крышкой. Необходимо защитить электронику кузова от коротких замыканий и перегрузок.

Предохранители и реле Renault Arkana

Просто вставьте два шарика в отверстие крышки и потяните ее на себя и вниз, появится такое изображение:

Предохранители и реле Renault Arkana

Схема выглядит так:

Предохранители и реле Renault Arkana

Таблица описания выглядит следующим образом:

КоличествоНоминалЗащищенная цепь
F1тридцатьОкна передних дверей.
F2Бронирование
F3Бронирование
F4Бронирование
F5Бронирование
F6Бронирование
F725Сабвуфер
F8тридцатьОкна задних дверей.
F910Обогрев руля.
F10Бронирование.
F1120Центральный замок 4-х дверей.
F12пятьДатчик положения педали сцепления, приемное кольцо иммобилайзера — в ключевом исполнении. Предохранитель блока управления АБС и системы стабилизации траектории движения.
F1310Потолочные фонари для освещения салона, ЭБУ кондиционера.
F14пятьДатчик дождя и света, управление реле безопасности детей — замок заднего стекла.
F1515ЦЭКБС, стеклоочистители и омыватели.
F1625ЭБУ громкой связи, CAN Master Gateway, камеры объемного звучания, подогрев сидений.
F17Бронирование
F187,5Только для автомобилей с ключом-стоп-сигналом
F19пятьКомпьютер впрыска
F20пятьБлок СРС
F21 7,5ЭБУ полного привода, фонарь заднего хода
F22пятьЕвро
F23пятьТэн обогрева салона, ЭБУ штатного парктроника, индикатор непристегнутых ремней безопасности, обогрев заднего стекла, корректор фар по высоте, обогрев лобового стекла.
F2415Поставка предохранителей Ф12, Ф13, Ф14, Ф36
F25пятьЭБУ энергопотребления, ЭБУ телеметрии, главный шлюз сети CAN
F2615Задние фонари, селектор АКПП, наружные зеркала с электроприводом
F2720Блок питания адаптера проводки фаркопа
F2820Цепь питания предохранителя F32-F33
F29Бронирование
Ф3025Фары, круиз-контроль, задние ПТФ, задние электростеклоподъемники, переключатель режима полного привода, подсветка номерного знака, система контроля слепых зон, панель климат-контроля, прикуриватель, выключатель электростеклоподъемников наружных зеркал.
F31пятьДоска
F327,5Вентилятор электрического обогревателя
F3315Зажигалка
F3425Диагностический разъем, аудиосистема
Ф35пятьЭлектропривод наружных зеркал
Ф36пятьЭлектропривод наружных зеркал
F37тридцатьДля автомобилей с ключом — завести
F38тридцатьСтеклоочиститель
F3940Для автомобилей с кнопкой «Старт-Стоп» — управление реле потребителей электроэнергии.
F4015Реле звукового сигнала, блок управления системой доступа без помощи рук».
F41тридцатьЗакрытие окна водительской двери.
F42пятьЭБУ 4WD
F43Бронирование
F44Бронирование
F45Бронирование
F4620Реле дожига, вычислитель расхода, предохранитель питания F19-F23.
F477,5Для автомобилей без ключа: стоп-сигнал.
F4815Сиденья с подогревом
F4925Фары и ПТФ.

Описание реле:

  • А (70А) — переключатель стеклоподъемников.
  • А (20А) — батарея реле времени.
  • В(20А) — реле звукового сигнала.
  • А (40А) — реле вентилятора отопителя.
  • А (40А) — обогрев заднего стекла.

Видео:АКБ Не Отключай Пока не Посмотришь это Видео. Рено Аркана Как заряжать АКБ и Снять ОшибкиСкачать

АКБ Не Отключай Пока не Посмотришь это Видео. Рено Аркана Как заряжать АКБ и Снять Ошибки

Подкапотный блок предохранителей Рено Аркана

Предназначен для защиты электрических цепей ЭБУ двигателя и его датчиков. Он расположен с левой стороны моторного отсека рядом с аккумуляторной батареей. Этот блок разделен на разделы, которые могут присутствовать или отсутствовать в зависимости от комплектации автомобиля. Максимальное количество секций – 4:

Предохранители и реле Renault Arkana

1 секция

КоличествоСила токаОбозначение
F1пятьФорсунки омывателя с подогревом
F2Бронирование
F3тридцатьАБС и ЕСП
F440Предохранитель F35 питания кабины
F520Предохранитель питания салона F42
F680Реле нагревателя
F7пятьдесятСиловой предохранитель F7, F9 в салоне
КРезервное реле

2-й раздел

КоличествоНоминалОбозначение
F1тридцатьНачинать
F215ЭБУ автоматической коробки передач
F315Муфта компрессора кондиционера
F425Защита ЭБУ и цепи двигателя, питание предохранителей F5, форсунки двигателя, указатель уровня топлива, топливный насос, катушки зажигания
F5пятьдесятВентилятор охлаждения двигателя
F6Бронирование
F7Бронирование
К20Реле стартера

3 раздел

КоличествоНоминал
Д1Диод муфты компрессора переменного тока
Д2Резервный диод
F3Бронирование
F4Бронирование
F515Блок управления вентилятором, управление реле компрессора кондиционера.
F6Бронирование
F7Бронирование
F8Бронирование
К40Инъекционный замок
Б20Управление компрессором кондиционера
С20Топливный насос

4 секции

КоличествоНоминалОбозначение
Д20Реле фонарей заднего хода для двигателя H4M
Мне20Реле заднего хода для двигателя 1.3T

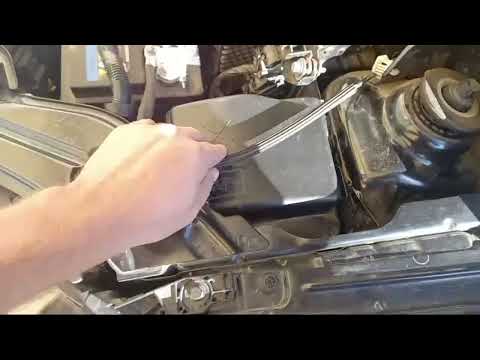

Видео:Предохранители Рено Аркана и реле с обозначением и схемами блоков а также их расположениемСкачать

Предохранители Рено Аркана и реле с обозначением и схемами блоков а также их расположением

Предохранители аккумулятора Renault Arkana

На положительной клемме аккумулятора также есть предохранители, защищенные красной крышкой. Освободите защелки на крышке и снимите ее. Предохранители расположены по следующей схеме:

Предохранители и реле Renault Arkana

Таблица описания:

КоличествоНоминалОбозначение
F1200Силовые предохранители F1-F7 в блоке предохранителей под капотом.
F2300Генератор, стартер
F380Электроусилитель руля
F480Внутренний предохранитель источника питания
F5пятьдесятЭБУ ABS и системы курсовой устойчивости
F680Внутренний предохранитель источника питания
F77,5УЧ Продукты

Этот блок предохранителей на Renault Arkana самый простой. От него начинается мощность всех остальных элементов автомобиля.

Видео:Renault Arkana: как зарядить аккумулятор и ничего не испортитьСкачать

Renault Arkana: как зарядить аккумулятор и ничего не испортить

Заключение

Каждый автовладелец может самостоятельно поменять автомобильный предохранитель. Но если плавкая вставка снова сгорает, рекомендуется обратиться к официальному дилеру.
