Ремонт подрулевого шлейфа Меган 2 (6 видео)

Трос рулевой колонки Рено Меган второго поколения напрямую влияет на безопасность водителя, так как соединен с подушкой безопасности.

Если он поврежден, рекомендуется устранить проблему как можно скорее.

Рассмотрим, что характеризует неисправность шлейфа руля Renault Megane II, а также порядок устранения своими руками.

Содержание

Симптомы неисправности
Снятие/замена
Ремонт подрулевого шлейфа Меган 2
Пайка
Установка пластикового кольца
Артикулы
🎬 Видео

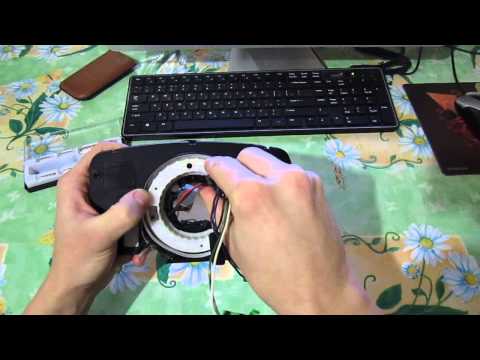

Видео:Ремонт подрулевого шлейфа Рено Меган-2, Сценик-2Скачать

Симптомы неисправности

(Ссылка на источник фото)

Ремонт троса рулевой колонки Рено Меган 2 поколения требуется при появлении следующих симптомов:

При повороте руля подрулевые переключатели Меган 2 издают скрипящий звук.
На приборной панели загорается индикатор в виде человечка с мячиком в районе ног: Check Air Bag (подушки безопасности). Как правило, после образования очередной характерной трещины при эксплуатации маховика Меган 2.
Вместо скрипа из руля Рено Меган 2 при повороте слышен скрип. При этом индикатор Check Air Bag издает постоянный сигнал.

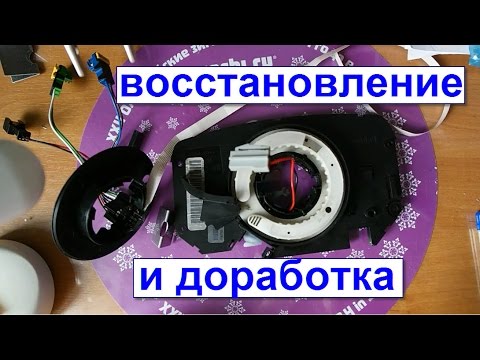

Видео:Ремонт подрулевого шлейфа рено Меган 2Скачать

Снятие/замена

Для снятия и замены троса рулевой колонки Рено Меган 2 выполните следующие операции:

Руль в нулевом положении — колеса параллельны кузову Меган 2.
Бортовая сеть Рено Меган 2 обесточивается путем отключения минусового контакта аккумуляторной батареи. Это необходимо для предотвращения случайного срабатывания подушки безопасности. При наличии мобильного приложения Renault CAN Clip данная операция не выполняется. Блокировка системы SRS осуществляется через программу.
Разбирается декоративный корпус рулевой рейки Рено Меган 2. Для этого нужно открутить три фиксирующих винта в нижней части корпуса.

Снимается подушка безопасности Меган 2. Для снятия предусмотрено специальное отверстие. Подушка висит на проводах, так что особо стараться не надо.
Для правильной установки руля Рено Меган 2 в момент сборки необходимо поставить метку на крепежный болт. Затем поверните. Можно использовать заводскую насечку, но лучше перестраховаться.
Провод заземления и звукового сигнала Меган 2 отсоединен.
Ослаблена затяжка стяжного болта блокировки выключателя на руле Рено Меган второго поколения. Затем кольца кольцевого фиксатора раздвигаются, чтобы расцепить пластиковые защелки. Подрулевой переключатель снимается с сиденья.

Силовые разъемы отсоединяются и начинается разборка разобранного механизма.
Отвинтите четыре крепежных винта, снимите шесть пластиковых зажимов и снимите верхнюю крышку переключателя.

Разъём Рено Меган второго поколения с подрулевым кабелем снят для ремонта.

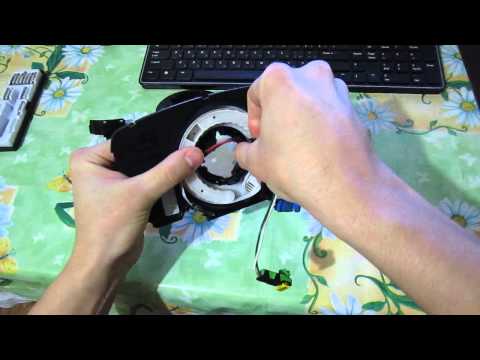

Видео:подрулевой шлейф рено меган 2 How to fix tape airbag renault megane IIСкачать

Ремонт подрулевого шлейфа Меган 2

Можно купить комплект подрулевых переключателей Меган 2 (позиции в абзаце ниже), но цены на них не гуманные. Вы можете купить кабель с оболочкой отдельно. Но поговорим о самом доступном варианте – ремонте.

Пайка

Ремонт троса рулевой колонки Рено Меган 2 сваркой возможен при длине не менее пятидесяти сантиметров. В противном случае придется искать замену. Замена также рекомендуется, если есть вмятины или перегибы.

Альтернативой является использование кабеля от сканера или принтера. Он имеет достаточную длину и, как правило, с большим количеством жилок. Лишние жилы обрезаются без проблем, а также укорачивается длина.

Основной причиной обрыва троса Рено Меган 2 является износ пластиковых элементов переключателя на рулевой колонке.

В процессе сварки учитываются следующие нюансы:

Для снятия верхнего слоя полимера лучше использовать резак с подогревом.
Если у вас проблемы с лужением канифоли, подогрейте ее таблеткой аспирина.
Крайне важно правильно расположить плоский кабель.

Установка пластикового кольца

Обрыв происходит в рулевой колонке Рено Меган 2 из-за перескакивания изношенных шестерен планетарного механизма. Та же проблема из-за разрыва языка при большем падении под поезд.

Поэтому при прокладке отремонтированного или замененного троса рулевой колонки Рено Меган 2 рекомендуется:

Обязательно выберите зазор в механизме, установив пластиковое кольцо толщиной три миллиметра.
Не используйте проставки между рулевым колесом и переключателем Меган 2.
Если язык сломался, не пытайтесь его склеить, это бессмысленно. Можно и без него. Метод будет представлен ниже.

Плоский кабель должен быть присоединен непосредственно к разъему питания с помощью пайки. Не допускается использование перемычек в виде зажимов и т.п. Чтобы снять перемычку с разъема, просто подденьте ее ножом. Затем удаляются остатки старого кабеля Меган 2 и заводится новый, который после пайки прижимается к металлической пластине в пластике

Установка пластикового кольца

Обод пятилитровой пластиковой бутылки

Рассмотрим порядок самостоятельной установки пластикового кольца:

Для уменьшения зазора между подвижными и неподвижными элементами блока подрулевых переключателей Рено Меган 2 готовится пластиковое кольцо. Правильный край пятилитровой пластиковой бутылки.
Ручки вырезаются с края и подгоняются под необходимый размер наждаком.

Наждачная установка

После установки кольца его смазывают литолом, а затем силиконовой смазкой. Это уменьшит размер зазора.

Кольцо положить

Пластиковая крышка подходит.

кольцо внутри коробки

В случае поломки язычка для шлейфа Меган 2 необходимо вырезать гравером два отверстия.

Выпилено гравером

Планетарная передача и шестерня обработаны силиконом.
Идет прокладка кабеля Megane 2.

начало укладки

стиль набор шлейфов

Проверяется количество оборотов вращения троса Меган 2 влево и вправо до упора, пока механизм не будет установлен на руль. В норме 2,5 витка;

Трос установлен на подрулевой переключатель

Сборка производится в обратном порядке.

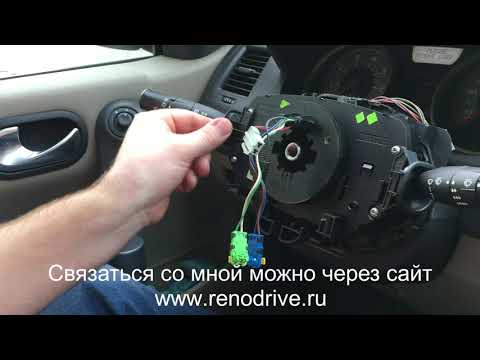

Видео:ЗАГОРЕЛАСЬ ОШИБКА ПОДУШКИ БЕЗОПАСНОСТИ! КАК ПОМЕНЯТЬ ШЛЕЙФ НА РЕНО МЕГАН2. НОВЫЙ ВСЕГО ЗА 2000 РУБ.Скачать

Артикулы

Для замены рулевой колонки Renault Mégane 2 поколения в сборе с переключателями на оригинал используйте артикул 8200216462 (Renault). На порядок дешевле аналога производства Valeo с каталожным номером 251640.
