Volkswagen Sharan присутствует на рынке с 1995 года в двух поколениях. Первое поколение выпускалось в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах. За этот период автомобиль обновлялся 2 раза. Следовательно, существуют и разные схемы исполнения блоков. В этом материале мы покажем расположение всех электронных блоков управления, подробно опишем назначение предохранителей и реле в Volkswagen Sharan первого поколения. Отдельно отметим предохранитель прикуривателя.

Заставка Шаран

Количество агрегатов, их конструкция и назначение элементов могут отличаться от представленных и зависеть от года выпуска, уровня оснащения и страны поставки. Мы представим 2 самых популярных варианта: первый вариант в основном подходит для моделей, выпущенных до 1998 года, а второй — после.

Видео:🚙 Где находится предохранители (Форд Галакси, Шаран, Альхамбра). Блок предохранителей Ford, SharanСкачать

🚙 Где находится предохранители (Форд Галакси, Шаран, Альхамбра). Блок предохранителей Ford, Sharan

 Общее расположение блоков

Схема

Volkswagen Sharan все блоки

Описание

1Электронный блок управления кондиционером
2Блок управления двигателем вентилятора кондиционера отопителя, передний (с автоматическим регулированием температуры)
3Блок управления электродвигателем заднего вентилятора кондиционера (с автоматическим регулированием температуры)
4Усилитель антенного сигнала — за панелью крыши
5Блок управления противоугонной системой Блок управления центральным замком — под сиденьем водителя (^ 08/97)
6Блок управления противоугонной системой — в многофункциональном блоке управления (09/97^)
7Звуковой сигнал — резонатор системы впуска (^ 04/00)
восемьЗвуковой сигнал — резонатор системы впуска (05/00^)
девятьАудио антенна — правое заднее стекло
10Дополнительная аккумуляторная батарея — под пассажирским сиденьем, если имеется
одиннадцатьРеле дополнительного аккумулятора (11/98 ^) — под правым передним сиденьем
12Блок управления дополнительным отопителем
13Аккумуляторная батарея
14Блок управления центральным замком — в блоке управления сигнализацией — под сиденьем водителя (^ 08/97)
15Блок управления центральным замком — в многофункциональном блоке управления (09/97^)
16Блок управления (Сигнализация) — Блок реле / ​​предохранителей 2 на приборной панели
17ЭБУ системы круиз-контроля (круиз-контроль)
18Диагностический разъем (DLC) — ^ 04/00 — под передней пепельницей
19Диагностический разъем (DLC) — 05/00^
ветрыБлок управления стеклоподъемником передней левой двери
21 годБлок управления стеклоподъемником задней левой двери — Дверь
22Блок управления стеклоподъемником передний правый — дверь
23Блок управления задним правым стеклом — дверь
24Блок управления двигателем вентилятора охлаждения
25Электронный блок управления 4WD — на сцеплении
26Блок предохранителей и реле, панель приборов 1 — в многофункциональном блоке управления (09/97^)
27Блок реле и предохранителей 2 на приборной панели
28 годБлок реле и предохранителей 3 на приборной панели
29Блок предохранителей и реле, моторный отсек 1
тридцатьБлок предохранителей и реле в моторном отсеке 2
31 годРезистор электродвигателя вентилятора отопителя, передний (ручное регулирование температуры)
32Резистор электродвигателя вентилятора отопителя, задний (ручное регулирование температуры)
33Звуковые сигналы — за бампером
34Блок управления иммобилайзером — за панелью приборов
35 годРамочная антенна иммобилайзера — возле замка зажигания
36Реле указателей поворота — в многофункциональном блоке управления
37Многофункциональный блок управления — в блоке предохранителей / реле 1 приборной панели — функции: обогреватель ветрового стекла / обогреватель заднего стекла, дворники / стеклоочиститель заднего стекла, указатели поворота, аварийные огни, внутреннее освещение, электрические стеклоподъемники, центральный замок, центральный замок с дистанционным управлением, противоугонная система система
38Антенна для навигатора, телефона
39Блок управления системой помощи при парковке — под сиденьем водителя
40Зуммер парковочной системы, спереди — под сиденьем водителя
41 годЗуммер парковочной системы, задний — под крышкой заднего фонаря
42Дополнительный предохранитель (30А / 40А), дополнительный аккумулятор — под правым передним сиденьем
43 годДополнительный предохранитель (30А), дополнительный отопитель (09.01 ^) — под правым передним сиденьем
44 годДополнительный предохранитель (15А), разъем питания аксессуаров 1 ^ 1/98 — 05/00) — под правым передним сиденьем
45Дополнительный предохранитель (15А), розетка питания аксессуаров 2 ^ 1/98 — 05/00) — под правым передним сиденьем
46Блок управления обогревом сиденья водителя — под сиденьем водителя
47Блок управления обогревом сиденья пассажира — под сиденьем пассажира
48Датчик бокового удара со стороны водителя — под сиденьем водителя
49Датчик бокового удара со стороны пассажира — под сиденьем пассажира
50Электронный блок управления SRS
51Датчик высоты кузова, регулировка угла наклона передних фар на стабилизаторе поперечной устойчивости
52Датчик высоты кузова, задний — проверка центровки фар — вал заднего правого моста
53Электронная коробка передач — моторный отсек слева
54Датчик скорости автомобиля — на КПП

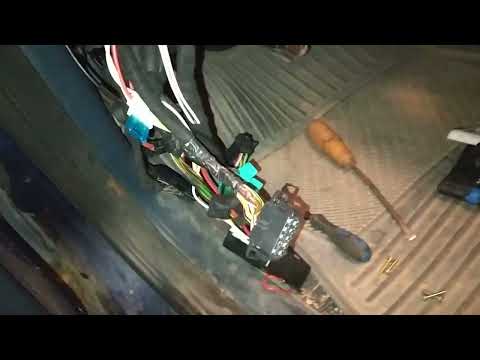

Видео:Блок реле. Как добраться к реле в VW SHARAN (09.1997-05.2000)Скачать

Блок реле. Как добраться к реле в VW SHARAN (09.1997-05.2000)

Блоки предохранителе и реле в салоне

Блоки основных предохранителей и реле расположены с левой стороны приборной панели за защитной крышкой.

Доступ к агрегату в кабине Sharan

Позади него будет дополнительный релейный блок.

коробка реле

Блок предохранителей

Вариант 1

Фото агрегата в кабине вариант 1

Схема

Схема вариант 1

Описание

1
2(72) Реле стеклоочистителя заднего стекла
3(30/109) Реле управления двигателем — ADY / AKT / 1Z / AHU / AFN
4(18) Реле вспомогательной цепи зажигания
5
6(21/22) Реле аварийной сигнализации
7(95) Реле насоса омывателя фар
восемь(19/99) Реле прерывистой работы стеклоочистителей
девять(36) Предупреждающий зуммер фар
10(53) Реле противотуманных фар
одиннадцать(53) Реле звукового сигнала
12(167) Реле топливного насоса — AAA / ADY / AKT
13(128) Реле включения светофора
14(169) Реле обогрева заднего стекла
15(53/204) Реле электродвигателя стеклоочистителя
F1(10A) Левая фара — ближний свет, свет левой фары
F2(10A) Правая фара — ближний свет, регулировка фар — правая
F3(3A) Освещение номерного знака
F4(20A) Стеклоочиститель, задний омыватель, система дневных ходовых огней, электродвигатель вентилятора кондиционера / обогрева — задний
F5(10A) Стеклоочиститель, обогреватели форсунок омывателя
F6(25A) Система кондиционирования, электродвигатель вентилятора кондиционера / отопителя
F7(5A) Правый / задний габаритный фонарь, лампа моторного отсека
F8(5A) Лампы LH / LH
F9(20А) Обогрев заднего стекла, реле обогревателя
F10(15A) Задние противотуманные фары
F11(10А) левая фара
F12(10А) Правая фара
F13(10A) Звуковой сигнал
F14(15A) Фонарь заднего хода, круиз-контроль, реле обогрева лобового стекла, центральный замок, электрические стеклоподъемники, зеркала с электроприводом, обогрев сидений, кондиционер, дополнительный обогреватель, система 4WD, автоматическая коробка передач (автоматическая коробка передач), подсветка селектора автоматической коробки передач
F15(5A / 10A) Система управления двигателем, иммобилайзер, подсветка переключателя передач, обогреватель сапуна картера, клапан рециркуляции выхлопных газов (EGR), клапан аккумулятора паров топлива
F16(3A) Часы, внутреннее освещение — переднее, освещение перчаточного ящика, реле заднего обогревателя, панель приборов
F17(10A) Указатели поворота
F18(10A) Топливный насос, датчик кислорода с подогревом — AAA / ADY / AKT
F19(30A) Модуль управления электродвигателем вентилятора охлаждения, электродвигатель вентилятора охлаждения
F20(10A) Выключатель стоп-сигнала (датчик положения педали тормоза)
F21(10A) Комбинация приборов, часы, аудиосистема, чейнджер компакт-дисков, усилитель аудиовыхода, внутреннее освещение, люк на крыше
F22(10A) Кондиционер, диагностический разъем (DLC)
F23(7.5A) Блок управления электродвигателем вентилятора охлаждения, электродвигатель насоса охлаждающей жидкости, магнитная муфта компрессора кондиционера
F24(30A) Стеклоочиститель
F25(60А) Свечи накаливания
F26Бронировать
F27(50A) Обогрев лобового стекла
F28(30A) Блок управления ABS
F29(30A) Блок управления ABS
F30(10A) Центральный замок
F31(10A) Центральный замок, звуковой сигнал от кражи
F32(10A) Центральный замок, сигнальные лампы — противоугонная система
F33(25A / 30A) Дополнительный отопитель
F34(25A) Электродвигатель вентилятора кондиционера / отопления — задний
F35(20A) Прикуриватель, электрический разъем прицепа, разъемы питания кузова
F36(10A) Телефон
F37(30A) Электрические стеклоподъемники
F38(20А) запасной
F39(25A) Передний модуль Climatronic
F40(5A) Реле одно- и двухскоростного электродвигателя вентилятора системы охлаждения

В этой версии предохранитель №35 на 20А отвечает за прикуриватель, 22 — за дополнительные розетки.

Вариант 2

Блок в седане Вариант 2002

Текущее назначение может быть оформлено в виде буклета, расположенного на обратной стороне защитного чехла.

Схема нумерации

Схема 2

Обозначение

брошюра описание 2

буклет 2

Подробное задание

1(20A) Подогрев сидений
2(10A) Электрические стеклоподъемники, электрические зеркала заднего вида
3(5) Круиз-контроль, люк на крыше, освещение перчаточного ящика, часы, навигационная система, система кондиционирования воздуха, дополнительный обогреватель, многофункциональный блок / карта
4(10A) Управление двигателем, иммобилайзер, нагреватель вентиляции картера-AAA / AMY / ANU
5(15A) Фонарь (фонари) заднего хода, автоматическая коробка передач (AT), система полного привода
6(10A / 25A) Зуммер
7(20A) Прикуриватель
восемь(30A) Стеклоочиститель / омыватель ветрового стекла
девять(30A) Антиблокировочная тормозная система (ABS)
10(30A) Антиблокировочная тормозная система (ABS)
одиннадцать(20A) Омыватели фар
12(15A) Люк, часы, многофункциональный блок управления: центральный замок, стеклоочиститель / омыватель заднего стекла
13(3A) Управление двигателем — бензин
14(10A / 20A / 25A / 30A) управление двигателем
15(30A) Электродвигатель вентилятора охлаждения -AAA / AFN / AHU
16(15A / 30A) Двигатель вентилятора охлаждения (06/00^)
17(10A) Автоматическая коробка передач
18(5A / 10A) Двигатель вентилятора охлаждения
19(5A) Центральный замок, телефон, кондиционер, комбинация приборов, аудиосистема, система парковки (11 / 98-05 / 00), диагностический разъем (DLC)
ветры(10A) Стоп-сигналы
21 год(25А / 30А) кондиционер
22(25А / 30А) кондиционер
23(10A) Аудиосистема, CD-чейнджер аудиосистемы, навигационная система
24(25A) Дополнительный отопитель
25(3A) Многофункциональный блок управления, телефон, аудиосистема
26(30А) Реле выключателя блокировки пуска / реле заднего хода
27(25A) Система кондиционирования, электродвигатель вентилятора охлаждающей жидкости
28 год(10A) Антиблокировочная тормозная система (ABS), электродвигатель вентилятора охлаждающей жидкости, стеклоочиститель / омыватель
29(5A) Многофункциональный блок управления, обогреватели форсунок омывателя, стеклоочиститель (- ^ 10/98), обогрев лобового стекла, обогрев заднего стекла, дополнительный обогреватель, обогрев вентиляции (-10/98), кондиционер
тридцать(3A) Освещение номерного знака
31 год(15A) Противотуманный свет
32(3A / 10A) Управление двигателем-ADY / AAAAJ H / AKT / ANU
33(25A) Электрический разъем прицепа, разъем питания кузова (12В), дополнительный аккумулятор
34(25A) Система отопления / вентиляции
51(20A) Обогрев заднего стекла
52(20A) Указатели поворота
53(10A) Внутреннее освещение
54(10A) Противоугонная система
55(5A) Подсветка открывания дверей, приборная панель, противоугонная система, центральный замок, электрические стеклоподъемники
56(5A) Правый передний указатель поворота, задний правый габаритный фонарь
57 год(5A) Левая задняя фара
58(10A) Проверьте дальность света фар
59(10A / 15A) Левая фара — ближний свет
60(10A / 15A) Правая фара — ближний свет
61(10A) Левая фара дальнего света
62(10A) Правая фара дальнего света

В этом варианте предохранитель №7, 20А, отвечает за прикуриватель, 8 — за дополнительные розетки.

Блоки реле

Вариант 1

Основной блок

Схема

Блок реле 1-1

Расшифруйте элементы

  • 1 Диагностика сплиттера
  • 2 Разветвитель клеммы 15a
  • 3 Разветвитель клеммы 58b
  • 4-ступенчатый сепаратор сигналов
  • 5 Клемма делителя 54
  • 6 оконечных портов разветвителя
  • 18 — Радио громкоговоритель — реле телефонной коммутации
  • 19 — Реле дневных ходовых огней (200)
  • Бронировать
  • 31 — Реле заднего дефлектора (149)
  • 22 — Реле обогрева лобового стекла (170)
  • 23 — Не используется
  • 24 — Реле стеклоподъемников (53)
  • 25 — Реле электровентилятора заднего обогревателя (94)
  • 26 — Сигнальное реле без ремней безопасности

Вариант 2

Основной блок

Схема

Блок-схема реле Sharan в салоне

Обозначение

1(361) Блок управления складывающимися зеркалами
2(361) Блок управления складывающимися зеркалами
3Реле переключателя аудиосистемы / динамика телефона
4(94) Реле электродвигателя вентилятора отопителя — без кондиционера
5(53/131/181) Реле блокировки двигателя вентилятора охлаждения (после остановки двигателя)
6(175) Реле выключателя блокировки пуска / реле фонарей заднего хода
7(106) Реле дополнительного отопителя (^ 04/98)
восемь(95) Реле насоса омывателя фар
девять(200) Реле дневных ходовых огней — при наличии
10(53/404) Реле звукового сигнала
одиннадцать(94) Реле электромагнитной муфты компрессора кондиционера — AFN / AHU
12(168) Реле электромагнитной муфты компрессора кондиционера
13(153) Диод
14(185) Реле иммобилайзера
15(114) Реле электродвигателя вентилятора отопителя — дополнительный отопитель (^ 04/98)
16(149) Реле электрического стеклоподъемника задних боковых стекол
17(53/404) Реле дополнительного отопителя
18(94) Реле насоса охлаждающей жидкости
19(109) Реле управления двигателем

Дополнительный блок

vw sharan реле коробки

Схема

блок-схема реле vw sharan

Назначение элементов

  1. 50A — Обогрев лобового стекла
  2. 50А — Насос вторичного воздуха, 25А — Дополнительный отопитель
  3. 25А — Дополнительный отопитель
  4. 30А — Отдельный предохранитель для стеклоподъемников
ветры(404) Реле включения дополнительного отопителя
21 год(53) Реле электродвигателя стеклоочистителя / реле вентилятора радиатора (361)
22(53) Реле насоса вытяжного воздуха / Реле обогрева наружного зеркала заднего вида (404)
23(100) Реле обогрева лобового стекла
24(167) Реле топливного насоса / вентилятора (53)
25(53) Реле подогревателя охлаждающей жидкости
26(100) Реле вспомогательной цепи зажигания
27(114) Реле отключения магнитной муфты компрессора кондиционера

Видео:Предохранители и реле Фольксваген Шаран со схемами и обозначениемСкачать

Предохранители и реле Фольксваген Шаран со схемами и обозначением

Блоки предохранителе и реле под капотом

Блок предохранителей основного питания расположен рядом с аккумулятором и закрыт крышкой.

Основной блок

Фото — схема

Замок под капот в шаран 1

Расшифровка

  1. 60А — Свечи накаливания
  2. 40А — Вентилятор радиатора
  3. 40 / 60A — Вращатель радиатора
  4. 110A — Интерьер
  5. 150А — Генератор
  6. 3А — Многофункциональный блок управления
  7. 30А — АБС
  8. 30А — АБС ​​(помпа)

На некоторых моделях установлен еще один дополнительный модуль

Дополнительный блок

замок под капотом 2

Схема

Дополнительный релейный блок 1-2

Описание

  • 50 — Реле развязки кондиционера (114)
  • 51 — Реле выключения кондиционера (147)
  • 52 — Резерв
  • 53 — Резерв
  • 54 — Реле нагрева высокой мощности (103)
  • 55 — Реле пускового и заднего хода (158)
  • 56 — Реле воздушного насоса (53)
  • 57 — Реле насоса вторичного воздуха
  • 58 — Предохранитель вентилятора радиатора, свечи накаливания дополнительного отопителя охлаждающей жидкости
  • 59 — Реле малой мощности обогрева (103)



Из-за огромного разнообразия уровней электрооборудования выпускаемых моделей Фольксваген Шаран не представляется возможным поместить подробное описание в одну статью. Если эти схемы вам не подходят, проверьте с помощью этих: «скачать«.

Также мы подготовили видео к этой публикации на нашем канале. Смотрите и подписывайтесь.

📽️ Видео

Где находятся реле? (Форд Галакси, Шаран, Альхамбра). Как добраться до блока реле Ford, SharanСкачать

Где находятся реле? (Форд Галакси, Шаран, Альхамбра). Как добраться до блока реле Ford, Sharan

Предохранители и реле Форд Галакси 1 со схемами и обозначением элементовСкачать

Предохранители и реле Форд Галакси 1 со схемами и обозначением элементов

Реле 109. Sharan 99Скачать

Реле 109. Sharan 99

VW Sharan не заводитьсяСкачать

VW Sharan не заводиться

Как проверить реле на работоспособность мультиметромСкачать

Как проверить реле на работоспособность мультиметром

Не работает ближний свет. Пропал ближний свет, а дальний есть (Форд Гэлакси, Шаран, Альхамбра)Скачать

Не работает ближний свет. Пропал ближний свет, а дальний есть (Форд Гэлакси, Шаран, Альхамбра)

как быстро найти сгоревший предохранитель и реле.Скачать

как быстро найти сгоревший предохранитель и реле.

Блок предохранителей и реле в салоне автомобиля на Volkswagen Golf 3Скачать

Блок предохранителей и реле в салоне автомобиля на Volkswagen Golf  3

VW Sharan/ Seat Alhambra/ Ford Calaxy Не работает центральный замок, поворотники и аварийка.....Скачать

VW Sharan/ Seat Alhambra/ Ford Calaxy Не работает центральный  замок,  поворотники и аварийка.....

Где находится реле топливного насосаСкачать

Где находится  реле топливного насоса

Не включается вентилятор охлаждения vw sharan 2001Скачать

Не включается  вентилятор охлаждения vw sharan 2001

нет включения ближнего и дальнего света фар шаран, гелакси, альхамбраСкачать

нет включения ближнего и дальнего света фар шаран, гелакси, альхамбра

VW Sharan TD I Реле свечей накаливания – как проверить его работоспособностьСкачать

VW Sharan TD I Реле свечей накаливания – как проверить его работоспособность

Где находится реле поворотовСкачать

Где находится реле поворотов

Проверка предохранителей на авто без их извлечения.Скачать

Проверка предохранителей на авто без их извлечения.

шаран не работает сторона поворота sharan the turn does not workСкачать

шаран не работает сторона поворота sharan the turn does not work

Предохранители и реле Фольксваген Туран с описанием назначения и схемами блоковСкачать

Предохранители и реле Фольксваген Туран с описанием назначения и схемами блоков
Поделиться или сохранить к себе:
