Volkswagen Vento — компактный автомобиль, разработанный на платформе Golf, но со стандартным кузовом хэтчбек (седан). Выпускается с 1979 года в шести поколениях. В США она больше известна как Jetta. В нашем материале вы найдете описание предохранителей и реле Volkswagen Vento 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годов с блок-схемами и фотографиями. Выделим предохранитель, отвечающий за прикуриватель. В конце материала мы предложим для скачивания схемы подключения.

vw ветер

Фактическое назначение предохранителей может отличаться от показанного и зависит от страны поставки и уровня комплектации автомобиля.

Видео:Volkswagen VENTO & GOLF3 1.8 причины по которым не поступает ток в бензобак. Реле 167Скачать

Volkswagen VENTO & GOLF3 1.8 причины по которым не поступает ток в бензобак. Реле 167

Блок в салоне

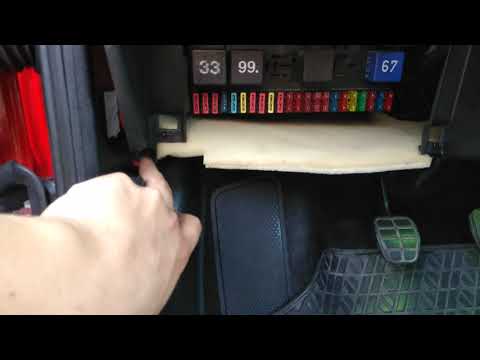

Он расположен в нижней части панели приборов со стороны водителя, за защитной крышкой. Чтобы его снять, нажмите на кнопки — защелки.

Заблокировать доступ

Сам блок выглядит так:

фото 3 блока предохранителей в гольф

Схема

схема блока предохранителей для гольфа 3

Описание предохранителей

110А Левая фара — ближний свет, электродвигатели корректора угла наклона фар
210А Ближний свет — правая фара
3Подсветка номерного знака 10А
415A Очиститель задней двери и очиститель окон
515А Очистители, омыватели, омыватели фар
6Нагревательный вентилятор 20А
710А Передний и задний габариты — правый
восемь10А Передний и задний габариты — левый
девять20А Обогрев заднего стекла
1015A Противотуманная фара
одиннадцать10А Дальний свет — левая фара
1210А Дальний свет — правая фара
1310A Звуковые сигналы
1410A Фонари заднего хода, обогреватели форсунок омывателя, центральный замок, электрические зеркала заднего вида, обогрев сидений, круиз-контроль, электрические стеклоподъемники
1510А Спидометр, обогреватель впускного коллектора
1615A Освещение панели приборов, индикатор ABS, индикатор SRS, люк, система обогрева Thermotronic
1710A Сигнальные огни, указатели поворота
1820А Топливный насос, датчик кислорода с подогревом
1930А вентилятор радиатора, реле кондиционера
ветрыСтоп-сигналы 10А
21 год15А Освещение салона, лампа освещения багажного отделения, центральный замок, люк
22Радио 10А, предохранитель

Предохранитель №22, 10А, отвечает за прикуриватель.

Назначение реле

1Реле кондиционера
2Реле стеклоочистителя / омывателя заднего стекла
3Реле, электронный блок управления двигателем
4Реле главных цепей зажигания
5
6Реле — переключатель указателя поворота
7Блок управления омывателем фар
восемьРеле прерывистой работы стеклоочистителя / омывателя
девятьРеле предупреждения о непристегнутом ремне безопасности 1995
10Реле противотуманных фар
одиннадцатьРеле звукового сигнала
12Реле топливного насоса
13Реле подогревателя впускного коллектора
14
15Реле насоса АБС
16Реле фонарей заднего хода (Ecomatic)
17Реле дальнего света (Ecomatic)
18Реле ближнего света (Ecomatic)
19Предохранитель 30А — кондиционер, Climatronic 2.0 / 2.8 (1993)
ветрыРеле выключателя блокировки пуска
21 годРеле датчика кислорода
22Реле индикатора ремня безопасности не пристегнуто (1995 г)
23Реле вакуумного насоса (Ecomatic)
24Тепловой предохранитель (20А) — электрические стеклоподъемники
