Контактная группа замка зажигания для audi 100 s4

Под контактной группой зажигания подразумевается устройство, которое при повороте ключа в замке зажигания устанавливает контакт и таким образом соединяет необходимые устройства.

Свойства и принцип работы могут отличаться у разных замков зажигания, т.е. один набор устройств активируется при повороте ключа зажигания, а другой — у представителя другого автопроизводителя.

Признаки неудачи также могут проявляться по-разному.

Видео:Замена контактной группы замка зажигания Audi a6 c4 2.5 TDIСкачать

Замена контактной группы замка зажигания Audi a6 c4 2.5 TDI

Контактная группа замка зажигания Ауди 100 С4: устройство и местонахождение

Как показывает распределение контактов, к замку зажигания в Audi 100 C4 подключены следующие провода:

  • Два красных — постоянный ток +12,
  • Черный — зажигание,
  • Черный/красный — стартер,
  • Черный/желтый — работа прибора,
  • Серый/желтый — освещение,

Также имеется синий и тонкий красный провод, который реагирует на наличие ключа в замке зажигания.

Замена контактной группы замка зажигания Audi 100 S4

Видео:Ауди 100 С4 Замок зажигания Личинка Контактная группаСкачать

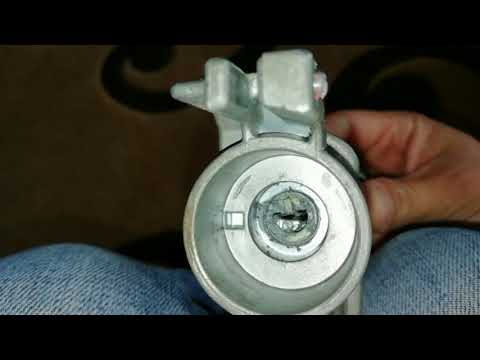

Ауди 100 С4 Замок зажигания Личинка Контактная группа

Характерные неисправности

Различия в замках зажигания разных автомобилей подразумевают индивидуальную работу — каждый автомобиль запускает свою группу потребителей энергии — но здесь кроется главная трудность: симптомы неисправности также индивидуальны для каждого автомобиля. Тем не менее, есть несколько часто используемых:

  • стартер не включается при повороте ключа;
  • ключ не поворачивается или заедает;
  • машина останавливается, даже не успев завестись;
  • он вообще не запускается.

Это может быть следствием:

  • разряженной батареи;
  • плохой контакт на клеммах аккумулятора;
  • неисправный выключатель;
  • неисправность системы безопасности;
  • короткое замыкание;
  • неисправный соленоид;
  • износ самого замка.

Иногда из строя выходит не одно устройство, а целая группа потребителей электроэнергии — типичный случай, когда несколько устройств питаются от одного контакта, например, указатели поворота, фары ближнего и дальнего света.

Для определения причины проверяются катушка, коммутатор и датчик Холла. Причина может лежать и глубже, поэтому перед заменой замка зажигания убедитесь, что именно он является источником проблемы, а не, например, неисправный бензонасос.

Continue reading Audi S-Tronic: что это такое и как работает коробка передач

Важно: На неисправность в группе замка зажигания указывает характерный признак — индикаторы активируются не поворотом ключа, а изменением его положения в замке зажигания.

Какова бы ни была причина того, что автомобиль не заводится, необходимо заменить группу выключателей зажигания.

Контактная группа замка зажигания для audi 100 c4

Видео:Замена замка зажигания Ауди 100 А6 С4Скачать

Замена замка зажигания Ауди 100 А6 С4

Короткие замыкание зажигания

Группа выключателя зажигания часто требует замены из-за подгоревших контактов — это происходит при коротком замыкании выключателя зажигания. Для правильной локализации все устройства проверяются поэтапно.

Вы можете сделать это самостоятельно, но лучше провести проверку в специализированной мастерской.

Видео:Замена контактной группы замка зажигания без снятия руля на Ауди А6 С5Скачать

Замена контактной группы замка зажигания без снятия руля на Ауди А6 С5

Снятие выключателя замка зажигания

Перед снятием замка зажигания и вообще перед выполнением любых манипуляций необходимо отсоединить отрицательную клемму аккумулятора.

Демонтаж выключателя зажигания

Процедура выполняется следующим образом:

  • Откройте крышку коробки, отсоедините штекер. Чтобы снять крышку блока предохранителей, поверните клемму на 90 градусов.
  • Теперь вы можете открутить крепежные винты и снять нижнюю часть приборной панели.
  • Выверните винты крепления нижнего кожуха рулевого механизма, снимите верхний и нижний кожухи.
  • Вставьте ключ в замок, поверните в первое положение. Для этого сдвиньте стопорный зажим, переведите ключ в положение «выключено» и снимите с замка.
  • Можно также удалить скобку контактной группы.
  • Группа снимается с задней части корпуса замка.
  • Разъем на проводке группы отсоединен.

После ремонта группа собирается в обратном порядке. При этом необходимо соблюдать следующие правила:

  1. Совместите отверстия в центре группы с цилиндром.
  2. Контактная группа устанавливается на задней части замка и фиксируется зажимом.
  3. Ключ поворачивается так, чтобы цилиндр совместился с корпусом.
  4. Скрепка задвигается до упора.

Если все работает, можно подключить электрический разъем группы к основному жгуту проводов и завершить установку — зеркально отражая демонтаж.

Видео:Замена контактной группы и личинки замка зажигания Ауди 100 с3Скачать

Замена контактной группы и личинки замка зажигания Ауди 100 с3

Ремонт замка зажигания Ауди 100 с4

Оригинальная контактная группа замка зажигания Audi 100 C4 стоит недешево, но специалисты рекомендуют приобрести ее. Похожие стоят дешевле, но они не будут служить так хорошо, как этот.

Читайте также Тюнинг и ремонт Audi 200: все не так сложно.

Важно: Перед заказом запасной части важно точно указать, что именно необходимо заменить. Если вы закажете контактную группу, они вышлют ее без каких-либо дополнений. При заказе корпуса зажигания вы получите комплект, в который входит группа. Цилиндр замка заказывается отдельно.

Поставляется в комплекте с двумя клавишами, самыми простыми, без подсветки.

Видео:Как заменить контактную группу на Audi 100Скачать

Как заменить контактную  группу на Audi 100

Как поменять личинку замка зажигания Ауди 100

Чтобы заменить цилиндр замка

  • Открутите два винта, крепящие рулевую колонку.
  • Прикрутите монтажный кронштейн цилиндра замка;
  • Поверните резьбовой стержень на 90 градусов и вытащите его.

Затем контактную группу можно удалить.

Установка отремонтированной группы и толщины происходит в обратном порядке.

Замена контактной ленты в диване — это только на первый взгляд простая операция. Убедитесь в отсутствии других проблем и только после этого приступайте к замене замковой группы. По возможности заказывайте запчасти или заменители VAG, но только у лицензированного европейского производителя и ни в коем случае не китайские — практика показывает, что они быстрее всего сгорают.
