Audi A3 второй серии (обозначение 8P) выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах, более спортивные версии имели обозначение S3. В нашей статье вы найдете всю информацию о предохранителях и реле для Audi a3 8p.
Содержание
Видео:Предохранители и реле для Audi A3 / S3 (8P; 2008-2012)Скачать
Блок реле под капотом
Этот элемент специфичен для Audi a3 с дизельными двигателями и расположен в блоке приборной панели.
Назначение
- Резервное копирование;
- Реле управления свечами накаливания;
- Резервное копирование;
- Лишнее;
- Реле подачи отработанного воздуха;
- Реле насоса охлаждающей жидкости.
Видео:how to fix indicator problem in 1 minute. Audi a3. Indicator fuse...Скачать
Центральный блок предохранителей под капотом
реальная фотография блока предохранителей a3 8p
Первый вариант схемы
общая схема блока предохранителей
Блоки предохранителей и реле могут подходить не ко всем a3 и могут отличаться в зависимости от модельного года и уровня оснащения. Текущее описание см. на этикетке на задней стороне крышки.
Подробное описание схемы
Вариант 1
| 1 | Главное реле зажигания |
| 2 | Реле насоса охлаждающей жидкости (AXX/ B HZ/BMJ/ B PY/ B UB/BWA) |
| 3 | — |
| 4 | Реле топливного насоса (BMJ/BUB) |
| F1 | (30A) Антиблокировочная тормозная система (ABS) |
| F2 | (30A) Антиблокировочная тормозная система (ABS) |
| F3 | (20A) ^2007: Многофункциональный блок управления 2 |
| F4 | (5A) Многофункциональный блок управления 1 |
| F5 | (15A) Зуммер |
| F6 | (15A) Управление двигателем |
| F7 | — |
| F8 | — |
| F9 | (10A) Управление двигателем |
| F10 | (10A) Управление двигателем |
| F11 | (10A) Управление двигателем |
| F12 | (10A) Управление двигателем |
| F13 | (15A) Управление коробкой передач (автоматическая коробка передач (DSG)) |
| F14 | — |
| F15 | (10A) Насос охлаждения электродвигателя |
| F16 | (5A) Блок управления электрической рулевой колонкой |
| F17 | (5A) Панель приборов |
| F18 | (30A) Аудиосистема |
| F19 | (15D/25A) Аудиосистема, навигационная система |
| F20 | (5A) Навигационная система, телефон |
| F21 | — |
| F22 | — |
| F23 | (5A/10A) Управление двигателем |
| F24 | (5A) Диагностический блок |
| F25 | — |
| F26 | — |
| F27 | (5A) Клапан управления выхлопными газами (BHZ) |
| F28 | (25A) Управление двигателем |
| F29 | (5A) Реле насоса охлаждающей жидкости, реле насоса отработанного воздуха |
| F30 | (20A) вспомогательный нагреватель |
| F31 | (30A) стеклоочиститель |
| F32 | — |
| F33 | — |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10A) Блок управления двигателем вентилятора охлаждения, система управления двигателем |
| F39 | (5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления |
| F40 | (20A) Управление двигателем |
| F41 | — |
| F42 | (5A) Управление двигателем |
| F43 | (30A) Управление двигателем |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | (30A/40A) Многофункциональный блок управления 1 |
| F48 | (30A/40A) Многофункциональный блок управления 1 |
| F49 | (40A) ^2007: Блок предохранителей/реле приборной панели, реле 2 многофункционального блока управления |
| F50 | — |
| F51 | (40A) Управление двигателем |
| F52 | (40A50A) ^2007: блок предохранителей/реле панели приборов, реле вспомогательных цепей, многофункциональный блок управления 1. |
| F53 | (50A) ^2007: Электрические сиденья, блок предохранителей/реле дисплея |
| F54 | — |
Вариант 2
| 1 | Реле 2 для основных цепей зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса-1,6(BGU)/3,2(BDB) |
| 4 | Реле 1 для основных цепей зажигания |
| F1 | (30A) Антиблокировочная тормозная система (ABS) |
| F2 | (30A) Антиблокировочная тормозная система (ABS) |
| F3 | (20A) Многофункциональный блок управления2 |
| F4 | (5A) Многофункциональный блок управления 1- кроме 3.2 (BDB) |
| F5 | (20A) Зуммер |
| F6 | (5A/20A/30A) Система управления бензиновым двигателем |
| F7 | (5A) Выключатель стоп-сигнала (датчик положения педали тормоза) |
| F8 | (10A) Блок управления двигателем вентилятора охлаждения, система управления двигателем |
| F9 | (10A) Управление двигателем |
| F10 | (10A) Управление двигателем |
| F11 | (25A) Управление двигателем — бензин |
| F12 | (15A) Управление двигателем |
| F13 | (20A) Автоматическая коробка передач |
| F14 | |
| F15 | (40A) Стартерный двигатель |
| F16 | (15A) Электрическое управление рулевой колонкой |
| F17 | (10A) Панель приборов |
| F18 | (30A) Аудиосистема |
| F19 | (15A) Аудиосистема, навигационная система |
| F20 | (5A) Телефон |
| F21 | (10A) Навигационная система |
| F22 | |
| F23 | |
| F24 | (10A) Диагностический блок, замок зажигания |
| F25 | |
| F26 | (5A) Система управления двигателем — дизель |
| F27 | (10A) Нагреватель вентиляции картера |
| F28 | (20A) Автоматическая коробка передач |
| F29 | (10A/20A) Управление двигателем |
| F30 | (20A) Вспомогательный нагреватель |
| F31 | (25A) Стеклоочиститель ветрового стекла |
| F32 | (10A) Управление двигателем |
| F33 | (15A) Насос подкачки топлива |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10A) Корректор фар |
| F39 | (5A) Датчик температуры моторного масла, комбинация приборов |
| F40 | (30A) Предохранитель/передатчик панели приборов 1 блок предохранителей |
| F41 | — |
| F42 | (5A) Система управления двигателем — бензин |
| F43 | (20A) Вакуумный насос усилителя тормозов |
| F44 | Система управления двигателем — Дизель |
| F45 | (10A/15A) Управление двигателем |
| F46 | (10A) Управление двигателем |
| F47 | (40A) Многофункциональный блок управления 1 |
| F48 | (40A) Многофункциональный блок управления 1 |
| F49 | (30A) Реле 2 Многофункциональный блок управления |
| F50 | — |
| F51 | (40A) Система управления двигателем — бензин |
| F52 | (50A) Многофункциональный блок управления 1 |
| F53 | (50A) Блок предохранителей/реле панели приборов 1 (F32-F37) — кроме 3.2(BDB) |
| F54 | (50A) Блок управления двигателем вентилятора охлаждения |
Вариант 3
| 1 | Реле 2 для главной цепи зажигания |
| 2 | Реле стартера |
| 3 | Реле топливного насоса (BDB/BGU/BMJ) |
| 4 | Реле 1 для основных цепей зажигания |
| F1 | (30A) Антиблокировочная тормозная система (ABS) |
| F2 | (30A) Антиблокировочная тормозная система (ABS) |
| F3 | (20A) Многофункциональный блок управления 2 |
| F4 | (5A) Многофункциональный блок управления 1 (кроме BDB/BMJ) |
| F5 | (20A) Зуммер |
| F6 | (15A/20A/30A) Управление двигателем |
| F7 | (5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления |
| F8 | (10A) Блок управления двигателем вентилятора охлаждения, система управления двигателем |
| F9 | (10A) Двигатель насоса охлаждающей жидкости двигателя (при наличии), система управления двигателем |
| F10 | (10A) Управление двигателем |
| F11 | (25A) Система управления двигателем (бензин) |
| F12 | (15A) Система управления двигателем |
| F13 | (20A) Система управления коробкой передач (автоматическая коробка передач (DSG)) |
| F14 | — |
| F15 | (40A) Стартерный двигатель |
| F16 | (15A) Блок управления электрической рулевой колонкой |
| F17 | (10A) Панель приборов |
| F18 | (30A) Аудиосистема |
| F19 | (15A) Аудиосистема, навигационная система |
| F20 | (5A) Телефон |
| F21 | (10A) Навигационная система |
| F22 | — |
| F23 | — |
| F24 | (10A) Диагностический блок |
| F25 | — |
| F26 | (5A/10A) Блок управления двигателем |
| F27 | (5A/10A) Нагреватель вентиляции картера |
| F28 | (20A) Автоматическая коробка передач |
| F29 | (10A20A) Управление двигателем |
| F30 | (20A) вспомогательный нагреватель |
| F31 | (30A) стеклоочиститель |
| F32 | (10A ) Управление двигателем |
| F33 | (15A) Управление двигателем |
| F34 | — |
| F35 | — |
| F36 | — |
| F37 | — |
| F38 | (10A) Корректор фар |
| F39 | (5A) Датчик уровня моторного масла |
| F40 | (20/30A) Блок предохранителей/реле панели приборов 1 (F1-F11/F29-F31) (не-BDB/BMJ) |
| F41 | (10A) Управление двигателем |
| F42 | (5A0A) Управление двигателем |
| F43 | (20A) Вакуумный насос усилителя тормозов (если установлен) |
| F44 | (10A) Управление двигателем |
| F45 | (10A/15A) Управление двигателем |
| F46 | (10A) Управление двигателем |
| F47 | (40A) Многофункциональный блок управления 1 |
| F48 | (40A) Многофункциональный блок управления 1 |
| F49 | (30A) Блок предохранителей приборной панели/реле 1 (F1-F11/F29-F31) — (BDB/BMJ), реле 2 многофункционального блока управления |
| F50 | — |
| F51 | (40A) Управление двигателем |
| F52 | (50A) Блок предохранителей/реле панели приборов, реле вспомогательных цепей, многофункциональный блок управления 1. |
| F53 | (50A) Предохранитель/реле панели приборов в сборе 1 (F32-F37)-(BDB/BMJ) |
| F54 | (50A) Блок управления двигателем вентилятора охлаждения |
Второй вариант схемы
Интерпретация
| 1 | Главное реле зажигания |
| 2 | Реле насоса отработанного воздуха (BSE) |
| F1 | (20A) ^2007: Многофункциональный блок управления2 |
| F2 | (5A) Блок управления электрической рулевой колонкой |
| F3 | (5A) Многофункциональный блок управления 1 |
| F4 | (30A) антиблокировочная тормозная система (ABS) F5 |
| F5 | (15A) Управление коробкой передач (автоматическая коробка передач (DSG)) |
| F6 | (5A) Управление комбинацией приборов |
| F7 | — |
| F8 | (15D/25A) Аудиосистема, навигационная система |
| F9 | (5A) Навигационная система, телефон |
| F10 | (5A/10A) Управление двигателем |
| F11 | (20A) Вспомогательный нагреватель |
| F12 | (5A) Диагностический блок |
| F13 | (25A/30A) Управление двигателем |
| F14 | (20A) Управление двигателем |
| F15 | (5A/10A/15A) Управление двигателем |
| F16 | (30A) Антиблокировочная тормозная система (ABS) F17 |
| F17 | (15A) Рог |
| F18 | (30A) Аудиосистема |
| F19 | (30A) Стеклоочиститель ветрового стекла |
| F20 | (20A) Клапан управления регулятором давления топлива (BPT/BPU/BYT) |
| F21 | (10A/15A) Управление двигателем |
| F22 | (5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления |
| F23 | (5A/10A/15A) Реле насоса охлаждающей жидкости, система управления двигателем |
| F24 | (10A) Модуль управления двигателем вентилятора охлаждения (некоторые модели), система управления двигателем |
| F25 | (30A/40A) Многофункциональный блок управления 1 |
| F26 | (30A/40A) Многофункциональный блок управления 1 |
| F27 | (40A) Насос отработанного воздуха (BSE) |
| F28 | (40A) ^2007: предохранитель/реле панели приборов в сборе, реле 2, многофункциональный блок управления |
| F29 | (50A) ^2007: Электрические сиденья, предохранитель/реле панели приборов в сборе |
| F30 | (40A50A) ^2007: Блок предохранителей приборной панели/реле 1, реле вспомогательных цепей, многофункциональный блок управления 1. |
Видео:Скрытые функции автомобилей Audi a3 8pСкачать
Блок предохранителей в салоне ауди а3
Находится на левой стороне приборной панели, за защитной крышкой.
Блок-схема блока предохранителей
Описание
| F1 | (10A) Диагностический разъем, система управления двигателем, корректор фар, переключатель фар, блок управления электроприцепом |
| F2 | (10A) Блок управления автоматической коробкой передач, DSG, ABS, выключатель стоп-сигнала, диагностический разъем, система управления двигателем, электронный блок управления 4WD, усилитель рулевого управления |
| F3 | (5A) Подушка безопасности |
| F4 | (5A) Датчик уровня моторного масла, дистанционное управление дверью гаража, зеркало заднего вида, навигационная система, подогрев сидений, отопление/кондиционер, парктроник, фонари заднего хода (с механической коробкой передач), главный переключатель TCS/ESP, управление системой определения пассажиров, система контроля давления в шинах, обогрев форсунок стеклоомывателя |
| F5 | (5A) Блок управления ксеноновыми фарами (левый) |
| F6 | (5A) Блок управления ксеноновыми фарами (правый) |
| F7 | — |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (10A) Блок управления электроприводом двери (водитель), Блок управления электроприводом двери (пассажир) |
| F13 | (10A) Блок управления дверью (задней левой), блок управления дверью (задней правой), многофункциональный блок управления 2 |
| F14 | (10A) Управление автоматической коробкой передач, управление автоматической коробкой передач (DSG), ABS (некоторые модели), модуль управления системой помощи при парковке |
| F15 | (10A) Система освещения кабины |
| F16 | (10A) Датчик дождя/солнца, приемник дистанционного управления вспомогательным отопителем, диагностический разъем системы отопления/кондиционирования воздуха |
| F17 | (5A) Противоугонная система |
| F18 | — |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | (40) Радиатор/кондиционер воздуха |
| F23 | (30A) Электродвигатель стеклоподъемника двери водителя |
| F24 | (20A) Прикуриватель |
| F25 | (30A) Обогреватель заднего стекла |
| F26 | (20A) Гнездо для зарядки |
| F27 | (15A) Блок управления топливным насосом (если установлен), реле топливного насоса (если установлено), пусковое реле (топливная система) (если установлено) |
| F28 | (30A) Электродвигатель стеклоподъемника (задний левый), Электродвигатель стеклоподъемника (задний правый) |
| F29 | — |
| F30 | (20A) Автоматическая коробка передач |
| F31 | (20A) Вакуумный усилитель тормозов (если установлен) |
| F32 | (30A) Омыватели фар |
| F33 | (20A) Люк в крыше |
| F34 | (20A) Подогрев сидений |
| F35 | — |
| F36 | (10A) Электрический подогрев сидений |
| F37 | (20A)Кондиционер, подогрев сидений |
| F38 | (30A) Электродвигатель стеклоподъемника пассажирской двери |
| F39 | — |
| F40 | (40) Нагреватель/кондиционер воздуха |
| F41 | (15A) Омыватель заднего стекла |
| F42 | (15A) Насос омывателя ветрового стекла/омывателя заднего стекла |
| F43 | (20A) Многофункциональный блок управления 2 |
| F44 | (20A) Блок управления электрической системой прицепа |
| F45 | (15A/20A) Модуль управления электрикой прицепа |
| F46 | (10A) Электрическое соединение для прицепа |
| F47 | (5A) Телефонное соединение |
| F48 | (10A) Учебный автомобиль |
| F49 | (5A) Служебный автомобиль, учебный автомобиль |
Предохранитель № 24 номиналом 20 А отвечает за прикуриватель.
Видео:i Предохранители Circuit breakers Audi A3 2002 год 20190209Скачать
Предохранители на аккумуляторе
Также доступны 2 версии.
Тип 1
| F1 | (150A/200A) Альтернатор |
| F2 | (80A) Усилитель рулевого управления |
| F3 | (80A) Двигатель вентилятора охлаждения |
| F4 | (80A) Предохранитель/реле панели приборов в сборе 1, предохранитель/реле панели приборов в сборе 2) — BDB |
| F5 | (100A) Вспомогательный нагреватель |
| F6 | (50A) приборная панель 1 предохранитель/реле в сборе (F12-F17/F44-F45) -3.2(BDB) |
| F7 | — |
Тип 2
| F1 | (150A/200A) Генератор |
| F2 | (80A) Усилитель рулевого управления |
| F3 | (50A) Блок управления двигателем вентилятора охлаждения |
| F4 | (80A) ^10/05 Предохранитель/реле панели приборов в сборе |
| F5 | (80A) 11/05-07: Блок предохранителей/реле панели приборов |
| F6 | — |
| F7 | (50A/80A) Сервисные автомобили |
Видео:Почему я продал Ауди А3? Минусы б/у Audi A3 8P с пробегомСкачать
Дополнительная информация
Видео пример расположения предохранителей в Audi A3 8p.
Видео:Fuse replacement Audi A3 8P 2009 2012Скачать
📹 Видео
Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
Fuse box location and diagrams: Audi A3 / S3 (8P; 2004-2007)Скачать
ТОП проблем Ауди А3 второе поколение | Самые частые неисправности и недостатки Audi A3 8PСкачать
🚗👨🔧 Audi A3 Fuse Box LocationСкачать

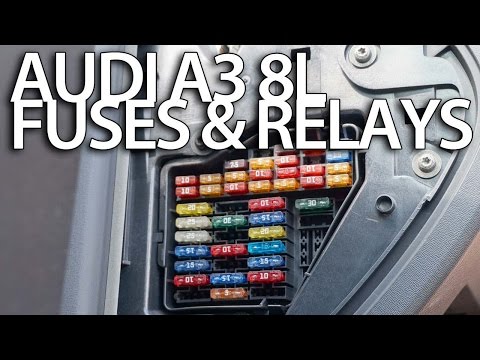

Where are fuses and relays in Audi A3 8L (cabin and engine fuse box location)Скачать
Предохранители и релеСкачать
А вы знали что будет если нажать эту кнопку Фольксваген Ауди Шкода СеатСкачать
Мало кто знает, что будет если зажать переключатель света на VAG, Passat, Polo, Golf, Tiguan!Скачать
5 minute repair (crafts) FINDING Audi A3 8P Lights ErrorСкачать
AUDI A3 Crash Test (8L 8P 8V 8Y) all generations (Euro NCAP)Скачать
Скрытые функции брелка ключа Volkswagen, Škoda, Audi ,SEATСкачать
Мало кто знает, что будет если зажать 2 кнопки поднятия стекла. VAG, Passat, Polo, Golf, Tiguan!Скачать
Audi A3 ближний свет фар; почему не горит фара!?Скачать
Audi A4 - Блок предохранителейСкачать
