Предохранители и реле Audi 100 C4

Видео:Ауди С4 разгрузочные реле на свет ближний и дальнийСкачать

Где находится

В автомобиле Audi 100 C4 в кузове 45 блоки предохранителей расположены в двух местах, достаточно доступных для легкой проверки и замены. Первый расположен с левой стороны приборной панели, а второй — в моторном отсеке под капотом.

Замок в моторном отсеке

Некоторые модификации 100 C4 имеют дополнительное оборудование, защищенное тепловыми предохранителями, которые находятся под капотом слева. Эти элементы отличаются возможностью самовосстановления. В случае перегрузки этот элемент разрывает цепь. Через некоторое время, после того как она остынет, цепь вернется в исходное положение.

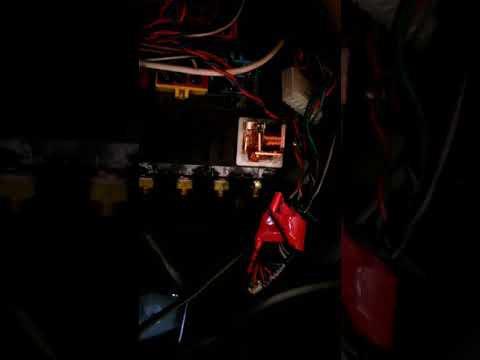

Видео:Вот блок реле и предохранителей Ауди 100, А6. С4. 1990-1997г .Что за что отвечает.Скачать

Места расположения блоков в Ауди 100 С4 (А6)

1. Дополнительная плата реле и предохранители n. 1;
2. Блок предохранителей и реле (Audi 100), блок предохранителей (Audi A6);
3. Блок подключения No. 1;
4. Центральная панель с релейным блоком;
5. Дополнительный монтажный блок No. 2;
6. Блок подключения No. 2;
7. Замок системы зажигания;
8. Дополнительный монтажный блок No. 3;
9. Блок подключения № 3.

Возможны изменения схем в зависимости от комплектации и года выпуска вашего автомобиля. Осторожно.

Видео:Предохранители и релеСкачать

Дополнительная плата — № 1

Находится в моторном отсеке. Чтобы получить доступ, снимите защитную крышку, сдвинув защелки.

Для автомобилей Audi 100 С4 выпускавшихся до 1994 года

Расшифровка

Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год

Расшифровка

Для автомобилей Ауди 100 С4 выпускавшихся до 1994 года

Расшифровка

Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год

Предохранители расположены на левой стороне панели приборов, под крышкой, которая выделяется на общем фоне.

Описание схемы

1.10A — Правая фара дальнего света и сигнальная лампа дальнего света
2.10A — Левая фара дальнего света
3.10A — Правая фара ближнего света
4.10A — Левая фара ближнего света
5.5A — Правый габаритный огонь
6.5A — Левый габаритный огонь
7.10A — Лампы освещения номерного знака, перчаточного ящика, моторного отсека, панели управления температурой, пепельницы и приборной панели
8.15A — Часы, лампы для чтения карт, лампа освещения багажника, прикуриватель, лампы внутреннего освещения, козырьки, бортовой компьютер, органы управления зеркалами заднего вида, программируемые органы управления сиденьями
9.10A — Стоп-сигналы
10.15A — Сигнальная лампа
11.30A — Вентилятор печки, кондиционер
12.30A — Заднее стекло и зеркала заднего вида с подогревом
13.25A — Стеклоочистители, поворотники, вентилятор охлаждения, подогреватели спринклерных систем, датчик температуры масла в коробке передач
14.15A — Фары заднего хода, омыватель лобового стекла, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, АКПП
15.5A — Панель приборов, зеркала заднего вида, бортовой компьютер
16.15A — Противотуманные фары
17.20A — Топливный насос, клапан отопления
18.15A — Стеклоочиститель заднего стекла
19.25А — Система диагностики, звуковой сигнал, реле вентилятора
20.5A — Система круиз-контроля, автоматическая коробка передач
21.15А — АБС

Видео:Как проверить реле на работоспособность мультиметромСкачать

Основной блок

Расположение на основном монтажном блоке (модели 90-93 и далее) под капотом.

Расшифровка в основном монтажном блоке (модели 90-93 г.в.

Реле: 2 — привод 1, 3 — привод 1, 7 -, 8 — АКПП и система безопасности, 10 — топливный насос.

Видео:Реле ближнего, дальнего света Ауди 100С4. Их нету!Скачать

Описание предохранителей основного блока

Чтобы получить к нему доступ, снимите защитную крышку, освободив зажимы. Расположение предохранителей указано на обратной стороне крышки и может отличаться от этого материала.

Расшифровка схемы

Видео:Ауди 100 С4 замена салонного блока предохранителей.Скачать

Блок, расположенный в торце торпеды

Диаграмма положения:

Видео:Реле 218 Audi 100 C4Скачать

Основной монтажный блок (модели 1994-1997 годов выпуска)

Расположение предохранителей и реле.

• Реле вентиляции 1.
• Реле вентиляции 2.
• Реле вентиляции 3.
• Реле противотуманных фар.
• —
• —
• Дневная эстафета.
• Реле включения автоматической коробки передач.
• Реле электросварки кондиционера.
• Реле кондиционера.
• Реле омывателя и стеклоочистителя.
• —
• Реле громкоговорителя.
• Блок управления светом.
• Блок управления светом.
• Блок управления гидроусилителем руля.
• —

Переключатели

• А1 — электрические стеклоподъемники, 30 А.
• А2 — крыша, 30 А.
• А3 — центральный замок, 15 А.
• А4 — магнитола, 15 А.
• А5 — ТЭН, прикуриватель, 30 А.
• В1 — сиденье, 30 А.
• В2 — пассажирское сиденье, 30 А.
• В3 — подогрев сидений, 30 А.
• В4 — прицеп, 30 А.
• В5 — крыша, 20 А..

Дополнительный блок реле под панелью приборов

Расположение реле и блоков управления на автомобиле: а — расположение реле и блоков управления на панели приборов; б — расположение блоков управления в салоне автомобиля; в — расположение блока управления в багажнике.

• 1 — выключатель зажигания (возможное положение);
• 2 — дополнительный релейный блок;
• 3 — блок управления системой круиз-контроля;
• 4 — реле указателей поворота;
• 5 — диагностический блок;
• 6 — блок управления кондиционером;
• 7 — датчик высоты;
• 8 — блок управления системой впрыска топлива KE-Jetronic;
• 9 — блок управления передним сиденьем с электрорегулировкой;
• 10 — блок управления антиблокировочной системой тормозов;
• 11 — аккумулятор (для автомобилей с кондиционером);
• 12 — реле топливного насоса двигателя;
• 13 — блок управления фарами в задних фонарях

Блок предохранителей и реле расположен в задней части моторного отсека с правой или левой стороны статической камеры (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, освободив зажимы. Расположение предохранителей, цепи, которые они защищают, и номинал предохранителей указаны на внутренней стороне крышки коробки.

Пластиковые держатели предохранителей имеют разную окраску в зависимости от номинального тока.
Одна часть реле находится в блоке предохранителей, а другая — в отдельном дополнительном блоке реле в салоне с левой стороны под приборной панелью. Для проверки работоспособности реле необходимо несколько раз включить и выключить соответствующую систему. Если характерные щелчки при этом не слышны, реле неисправно и подлежит замене. Заменяемое реле просто вынимается из розетки.

Дополнительный монтажный блок №1

Дополнительный монтажный блок №2

Дополнительный монтажный блок №3

Центральное распределительное устройство с блоком реле

Видео:Ауди 100 не заводится(Скачать

Дополнительный монтажный блок — №5

Видео:Не горит ближний и дальний свет в АУДИ 100 ц4 1992 годаСкачать

Способы проверки исправности предохранителей

Чтобы проверить предохранитель, нужно вынуть его из монтажного гнезда. Для этого в монтажном блоке есть специальные пластиковые клещи.

Если перегорел предохранитель или контакты перегоревшие, можно использовать плоскогубцы или плоскогубцы. При проведении демонтажных работ безопаснее отсоединить положительный полюс аккумуляторной батареи.

Следующие методы можно использовать для контроля состояния предохранителя:

• Визуальный. Большинство конструкций предохранителей имеют прозрачный или полупрозрачный корпус. Его цвет соответствует мощности предохранителя. Если предохранитель перегорел, проводящий провод внутри него разрушился. Эта проверка не всегда точна. При микротрещине в токопроводящем проводе или окисленном корпусе разрыв может быть незаметен. Безопаснее использовать измерительный инструмент.
• С помощью измерительного инструмента. Можно использовать универсальный инструмент — мультиметр. Его следует переключить в положение измерения сопротивления (200 Ом — предел). При подключении щупов к контактам предохранителей сопротивление должно стремиться к нулю (оно может быть немного большим из-за разряда батареи мультиметра). Если на ЖК-дисплее прибора отображается цифра «1», что соответствует бесконечности, предохранитель необходимо заменить. Если устройства нет под рукой, можно воспользоваться следующим способом управления.
• Заменив предохранитель на исправный. Если нет свободных предохранителей, вы можете временно удалить его из неиспользуемого слота, например, подсветки комнаты. Замените предохранителем того же номинала (цвета).

Видео:ауди 100 С3 долго заводится и сгорает предохранительСкачать

Замена предохранителей

Если предохранитель неисправен, его необходимо заменить новым такого же номинала (цвета корпуса). Его можно приобрести на ближайшей заправке. В конечном итоге можно разрешить временное увеличение номинала до 50%. Можно взять предохранитель, который на данный момент не используется. Например, днем ​​- противотуманная фара.

Если после установки предохранителя, включения зажигания, движения предохранитель снова сломался, лучше не пытаться установить на его место другой. Установка «жучка» вместо предохранителя недопустима. Это может вызвать возгорание электропроводки. Основными причинами перегорания предохранителей являются:

• короткое замыкание в цепи;
• износ электроприводов (вентиляторы, дворники и др.);
• неисправность блоков управления;
• заклинивание приводных систем (замки, люк, дворники).

После замены корпуса перегоревшего предохранителя следует проверить нужные ему цепи.

Видео:#Реле #electric #Audic4 #предохранители #ауди #audi #аудис4 #audia6 #repairaudi #avto #auto #electroСкачать

Подготовка

Так работает индикатор электрического предохранителя.

Если ваш электроприбор перестает работать, в большинстве случаев виноват предохранитель. Перебирать все элементы защиты очень неудобно, поэтому нужно пользоваться схемой. Это довольно просто и разобраться в ней сможет даже начинающий автолюбитель. Слева написан номер предохранителя, поэтому в последнем столбце на какую силу тока он рассчитан и за какое оборудование он отвечает. Цвет предохранителя зависит от его номинала:

• красный — 10 ампер;
• синий — 15 ампер;
• желтый — 20 ампер;
• белый — 25 ампер;
• зеленый — 30 ампер.

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Процесс снятия и замены

Замена в любом из блоков Ауди 100 С4 практически одинакова. Поэтому опишем процесс замены на блоке, расположенном в левой части приборной панели.

1. Первым делом снимаем крышку.

   Замок на левой стороне панели приборов

2. Также в схеме расшифровки блока салона или моторного отсека посмотрите, под каким номером находится неисправный потребитель.
3. Найдите его в панели.
4. Используя пинцет в одном из блоков, удалите его.
5. Обдумайте это внимательно. Если горит, сразу замечаешь.

   Обгоревшие и целые предметы

6. Найдите похожие по цвету и маркировке.
7. С помощью пинцета закрепите его на месте.
8. Включите прибор. Если все в порядке и работает нормально, то можно считать, что работа завершена, и закрыть крышку блока. Если нет, либо предохранитель снова перегорел, но уже необходимо осмотреть схему и самого потребителя.

Видео:Замена реле дворников на ауди 100 с4Скачать

Рекомендации по эксплуатации

1. Электрические предохранители необходимо устанавливать в строгом соответствии с их диапазоном. Если после установки предохранителя он снова перегорел, причина кроется в неисправном оборудовании или проводке.
2. Не заменяйте предохранители металлическими предметами — это может повредить как цепь, так и оборудование, а в худшем случае может вызвать пожар.
3. Всегда имейте при себе запасные предохранители разных номиналов для возможной замены. Возможно, в дороге произойдет поломка и тогда этот резерв хорошо поможет.

Видео:Реле бензонасоса AUDI C4 АКПП 2.6 ABC передний приводСкачать

Видео «Как правильно производить замену»

В этом видео на примере автомобиля Skoda показано, как следует проводить работы по выявлению перегоревшего электрического предохранителя и как его заменить. На автомобиле Ауди работа проводится аналогичным образом.
