Топливный фильтр Фольксваген Шаран

Топливный фильтр Фольксваген Шаран Фольксваген

Детали топливной системы, расположенные рядом с топливным баком

Рис. 206. Детали топливной системы, расположенные рядом с топливным баком: 1 — крышка топливного бака; 2 — уплотнительное кольцо; 3 — стопорное кольцо; 4 — резиновая прокладка; 5 — обратный клапан; 6 — уплотнительное кольцо О-образное; 7 — вентиляционный клапан; 8 — редукционный клапан; 9 — обратный трубопровод; 10 — накидная гайка; 11 — вставной блок черного цвета, помпа и датчик количества топлива; 12 — фланец; 13 — топливопровод; 14 — уплотнительное кольцо; 15 — обратная труба; 16 — обратный клапан; 17 — болт, 10 Нм; 18 — наливная трубка; 19 — вентиляционная труба; 20 — кольцо уплотнительное; 21 — стопорное кольцо; 22 — вентиляционный трубопровод; 23 — болты, 25 Нм; 24 — топливный бак; 25 — крепление топливного бака; 26 — болты, 20 Нм; 27 — крышка / опора топливного фильтра; 28 — топливный шланг (черный); 29 — топливный фильтр (соблюдайте направление движения топлива); 30 — датчик уровня топлива в баке; 31 — топливный насос; 32 — сетчатый фильтр



Топливный фильтр предназначен для улавливания частиц, которые могут мешать работе топливной системы. Он установлен под металлической крышкой 27 (см. Рис. 206) рядом с топливным баком 24. Фильтр встроен в подающую магистраль между топливным насосом и топливопроводом. На фильтре есть стрелка, указывающая направление движения топлива. Обратите на это внимание при установке нового фильтра. Фильтр имеет длительный срок службы, поэтому его не нужно заменять во время технических осмотров и работ по обслуживанию. Его следует менять только в том случае, если он забит.

🔍 Видео

Замена топливного и воздушного фильтров на ФОЛЬКСВАГЕН ШАРАН (VW SHARAN)Скачать

Замена топливного и воздушного фильтров на ФОЛЬКСВАГЕН ШАРАН (VW SHARAN)

Замена топливного фильтра на VW SharanСкачать

Замена топливного фильтра на VW Sharan

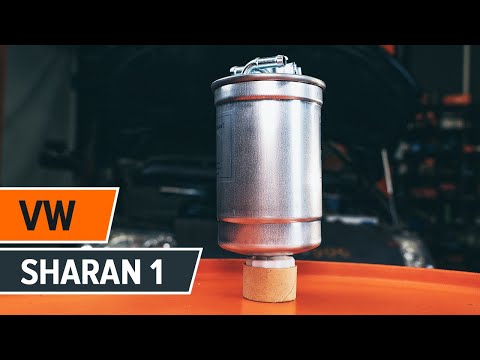

Как заменить топливный фильтр на VW SHARAN 1 [ВИДЕОУРОК AUTODOC]Скачать

Как заменить топливный фильтр на VW SHARAN 1 [ВИДЕОУРОК AUTODOC]

How to change fuel filter VW SHARAN 1 [TUTORIAL AUTODOC]Скачать

How to change fuel filter VW SHARAN 1 [TUTORIAL AUTODOC]

Фольксваген Шаран слабые места | Недостатки и болячки б/у Volkswagen Sharan IСкачать

Фольксваген Шаран слабые места | Недостатки и болячки б/у Volkswagen Sharan I

Клапан топливного фильтра,термоклапан,теплоклапан.Скачать

Клапан топливного фильтра,термоклапан,теплоклапан.

Замена топливного(бензин) фильтра VW Sharan, Seat Alhambra, Ford GalaxyСкачать

Замена топливного(бензин) фильтра VW Sharan, Seat Alhambra, Ford Galaxy

Замена топливного фильтра на Фольксвагене WV 1.9 TDiСкачать

Замена топливного фильтра на Фольксвагене WV 1.9 TDi

Будьте внимательнее при замене топливного фильтра.На примере Фольксваген Поло.Скачать

Будьте внимательнее при замене топливного фильтра.На примере Фольксваген Поло.

НИКОГДА НЕ МЕНЯЕТЕ ТОПЛИВНЫЙ ФИЛЬТР . . ?Скачать

НИКОГДА НЕ МЕНЯЕТЕ ТОПЛИВНЫЙ ФИЛЬТР .  .  ?

Wie VW SHARAN 1 Kraftstofffilter wechseln [AUTODOC TUTORIAL]Скачать

Wie VW SHARAN 1 Kraftstofffilter wechseln [AUTODOC TUTORIAL]

Клапан топливного фильтраСкачать

Клапан топливного фильтра

Не меняйте топливный фильтр на дизеле, пока не посмотрите это видеоСкачать

Не меняйте топливный фильтр на дизеле, пока не посмотрите это видео

НИКОГДА НЕ МЕНЯЙ ТОПЛИВНЫЙ ФИЛЬТР НА ДИЗЕЛЕ НЕ ПОСМОТРЕВ ЭТО ВИДЕОСкачать

НИКОГДА НЕ МЕНЯЙ ТОПЛИВНЫЙ ФИЛЬТР НА ДИЗЕЛЕ НЕ ПОСМОТРЕВ ЭТО ВИДЕО

Стоит ли Покупать VW Sharan I (1995-2010)?Скачать

Стоит ли Покупать VW Sharan I (1995-2010)?

Чистка форсунок и замена топливного фильтра на дизеле VW 2.0Скачать

Чистка форсунок и замена топливного фильтра на дизеле VW 2.0

как снять топливный насос Volkswagen SharanСкачать

как снять топливный насос Volkswagen Sharan

замена топливного фильтра vwСкачать

замена топливного фильтра vw

Забился топливный фильтр. Симптомы и быстрая замена без СТО бензинового фильтраСкачать

Забился топливный фильтр. Симптомы и быстрая замена без СТО бензинового фильтра

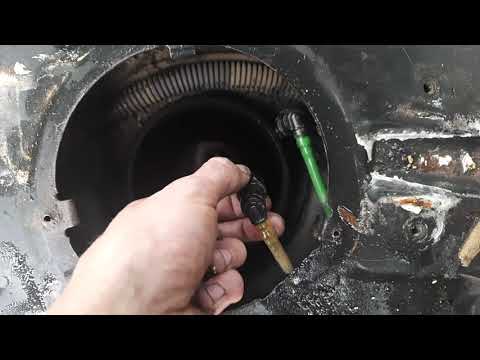

Sharan 1.9 tdi насос в баке, как долезть, как почистить сеточку в насосе.Скачать
