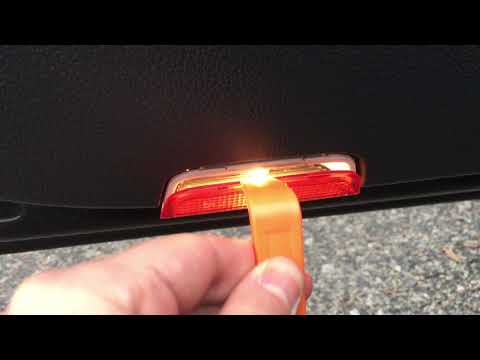

Видео:Замена лампочки фонаря подсветки двери Volkswagen Passat NMSСкачать

Замена лампочки фонаря подсветки двери Volkswagen Passat NMS

Подготовка к установке

Заказываем комплект для установки активных фонарей для освещения дверей. Включает освещение и соединительные кабели, по одному на дверь. Кроме того, можно включить клипсы, к которым крепятся дверные накладки. Зажимы необязательны, но лучше иметь несколько под рукой.

Видео:Подсветка области ног в салоне, карт дверей, багажника на VW Passat (USA)Скачать

Подсветка области ног в салоне, карт дверей, багажника на VW Passat (USA)



Фонари в дверях вместо отражателей в Passat B7

Также нам понадобится тканевая лента для электроизоляции и звукоизоляции оголенных частей проводов и отвертка для болта torx.

Видео:НИКОГДА не СТАВЬТЕ СВЕТОДИОДЫ на ЗАДНИЙ ХОД | ПОКА не ПОСМОТРИТЕ это ВИДЕОСкачать

НИКОГДА не СТАВЬТЕ СВЕТОДИОДЫ на ЗАДНИЙ ХОД | ПОКА не ПОСМОТРИТЕ это ВИДЕО

Демонтаж дверной накладки

Передние двери

Снимаем входные двери! Снимаем карты входных дверей.

Всегда рекомендую начинать с правой пассажирской двери. Во-первых, просто меньше проводки и проще управлять. Во-вторых, если вдруг что-то ломается, правая дверь все реже используется и привлекает внимание. Идти!

Сначала отсоединяем дверцу от трех саморезов, которыми она прикручена. Внизу дверцы расположены два винта.

Фонари в дверях вместо отражателей в Passat B7

Разборка двери Пассат В7

На Passat B6 и Passat B7 эти винты снимать не нужно! Достаточно повернуть их на 90 градусов в любую сторону, чтобы очистить пазы на обшивке двери. На фото они уже повернуты в нужное положение.

Фонари в дверях вместо отражателей в Passat B7

Снятие ручки передней двери Passat B7 и Passat B7

Следующим шагом снимаем крышку с ручки передней двери, под ней третий болт и его нужно открутить. Лучше всего снимать крышку, поддев ее пластиковой картой в порядке, показанном на рисунке. На следующем фото есть небольшая предосторожность.

Фонари в дверях вместо отражателей в Passat B7

Откручиваем крепеж

отверткой работать удобнее, но так сложилось, что под рукой оказалась только трещотка. Красным показана пластиковая защелка, которая практически всегда обламывается при снятии обивки двери, обратите на это внимание.

Далее следуют силовые упражнения.

Фонари в дверях вместо отражателей в Passat B7

Снимаем обшивку двери

Пробегаем пальцами под нижнюю внешнюю часть чехла и уверенно тянем на себя. Нахлест удерживают 7 зажимов, которые нам нужно отсоединить. Не лишним будет использовать рычаг из имеющихся инструментов, желательно пластиковый или деревянный. Я рекомендую начинать с нижнего внешнего края двери и двигаться по часовой стрелке. Сложнее всего отсоединить первые два зажима, так будет проще.

Общие правила снятия обшивки двери следующие:

  1. Внимание. Если мы видим, что клипса не сдается, лучше помочь подготовленным рычагом, чем тянуть обшивку дальше.
  2. Определение. Зажим оторвется, если вы его сильно или сильно потянете. Когда не уверены в разборке, он часто остается в двери.
  3. Опыт. Первая дверь длиннее, и ее труднее открыть, чем три другие вместе взятые.

На следующем изображении вы можете увидеть, где находятся зажимы, и увидеть последовательность их демонтажа. Первая обойма осталась в двери, достанем позже. Обозначенная красным клипса нестандартна и часто ломается. Поэтому лучше, чтобы она была последней в очереди.

Фонари в дверях вместо отражателей в Passat B7

Расположение фиксаторов передних дверей Пассат Б7 и порядок их разборки.

Скорее всего, в дверце останется одна или несколько защелок. Не пугайтесь, это нормально, но перед заменой обшивки двери их все равно нужно будет удалить.

Фонари в дверях вместо отражателей в Passat B7

Зажим остался в двери после снятия обшивки

Я обычно использую плоскогубцы, чтобы подкладывать под них что-нибудь мягкое, но твердое, чтобы не повредить дверь. Снятую обойму можно заменить или перевооружить. Больше всего люблю втыкать его между секциями радиатора отопления в квартире и поддеть ножом, но здесь у каждого свои секреты.

Итак, двери. Синие стрелки указывают места крепления дверного кабеля и разъема контроллера. Именно с ним мы продолжим работать.

Фонари в дверях вместо отражателей в Passat B7

VW Passat блок управления передней правой дверью со снятым разъемом

Так выглядит выпущенная обшивка дверей, находящаяся в багажнике. Серый разъем с фиолетовым зажимом — это то, что нам нужно дальше.

Фонари в дверях вместо отражателей в Passat B7

Обшивка дверей находится в багажнике.

Отогните защелки 32-контактного серого разъема, как показано на фото ниже, и снимите с него белую жилу. Обратите внимание сразу на номера контактов, они указаны на сером разъеме.

Фонари в дверях вместо отражателей в Passat B7

Откиньте защелки и снимите сердечник

В этом нет ничего плохого. Не бойтесь, что разъем развалится — провода надежно закреплены зажимами.

Фонари в дверях вместо отражателей в Passat B7

Разъем удален.

Ищем 18-й и 19-й пины. И подключаем к ним провода из подготовленного комплекта:

  • 18 пин (+) красный
  • 19 контакт (-) коричневый

Фонари в дверях вместо отражателей в Passat B7

Подключение кабеля освещения передней двери Passat B7

Вставляем как на картинке, еще раз проверяем правильность подключения и вставляем до щелчка.

Далее в обратном порядке:

  • Сборка разъема
  • Перематываем нитки тканевым скотчем
  • Скрепляем провод на выходе от разъема стяжкой
  • Прокладываем проволоку в обшивке двери (для них предусмотрены крючки)
  • Сжимаем рефлектор (рефлектор) и вставляем на его место активный фонарь с лампой
  • Не забудьте подключить провод к фонарику!

Фонари в дверях вместо отражателей в Passat B7

Облицовка двери с активным освещением, готовая к установке

Полюбуйтесь результатом и закройте дверь крышкой. Начинаем цепляться, навешивая верхом соответствующего карниза в дверь. Перед установкой не забудьте:

  • Подсоедините серый разъем к блоку управления дверью
  • Зацепите крючок троса дверного замка
  • Заменить дверные фиксаторы. Должно быть 6 + один нестандартный.

Пока лучше остановиться и не заканчивать сборку двери, если электроника двери не была закодирована (подробнее об этом ниже), чтобы в случае возможной ошибки больше не разбирать дверь. Если вы решили отложить кодировку на потом, можно вынуть зажимы с двери и закрепить обшивку двери 3-мя болтами — какое-то время так можно ездить без проблем.

При должном опыте добраться до двери можно за полчаса. Если вы делаете это впервые — около 2,5 часов.

Задние двери

Принцип разборки задних дверей такой же, но реализация немного другая.

Так же поворачиваем защелки на 90 градусов. Так же разбираем ручку и откручиваем болт

Нам нужно будет удалить еще один блок с помощью нижней кнопки окна. В ленивом варианте его нельзя снять, повесив дверную доску на проволоке или карнизе или попросив помощника подержать. Но ведь снимать его удобнее. Лучше отклеить пластиковой картой, нажав на защелки и потом . как развернуть. Вот кнопка для подъема и опускания окна на блоке. Представим, что блок — это та же кнопка, только большая. Чтобы поднять окно, возьмите пальцем кнопку снизу и пальцем потяните край вверх. То же самое нужно проделать и с замком, чтобы снять — поднимите в том же направлении, что и кнопку.

Далее необходимо отсоединить провода как от обивки двери, так и от кнопки опускания стекол.

У большинства автомобилей Volkswagen разные разъемы на передних и задних дверях, а кабели, предлагаемые китайцами, разные для передних и задних дверей. Однако для Passat B7 это правило не работает. Хотя разъемы разные, кабели в передней и задней дверях заканчиваются одинаково. Следовательно, может потребоваться замена контактов на кабелях задних портов. Подходящие штифты имеют код N 907 647 01 или 000 979009 E.

Пин N 907647 01

Правильные штифты для Passat B7 — N 907 647 01

Если вы прошли этот этап или «эта часть прошла вас», давайте продолжим.

Снимаем нужный нам разъем. Не такие, как передние двери. Сзади он черный с красной защелкой. Вытаскиваем защелку, потом сам разъем, потом разбираем.

Фонари в дверях вместо отражателей в Passat B7

Осталось только вставить две наши нити. Связь:

  • 6 пин (+) красный
  • 18 контакт (-) коричневый

Фонари в дверях вместо отражателей в Passat B7



Собираем дверь в обратной последовательности:

  • Зацепите крючок троса дверного замка
  • Подсоедините черный разъем к блоку управления дверью
  • Подключаем контакт кнопки опускания стекла!
  • Заменить дверные фиксаторы.

Видео:Установка подсветки ручек дверей VW Passat NMS (b7 USA)Скачать

Установка подсветки ручек дверей VW Passat NMS (b7 USA)

Кодирование

Все делается через замок входной двери. Кодирование Passat B7 и Passat B6 отличается, так как B7 имеет новый длинный блок кодирования.

Кодирование поддержки фонарей в дверях Passat B6

Входные двери:

Электроника двери водителя => 2 байта => 6 бит => 1
первый список аналогичен спине.

Водительская дверь — самодиагностика; 42 (электронный блок управления двери водителя) => 07 — кодировка (см. Первое приложение) => кодирование 52 (верхний правый угол, согласование 4-й строки) => 52 + 64 = 116 — нажать стрелку вправо => — посмотреть на второе приложение — в появившемся справа окне введите 116, нажмите Q, нажмите стрелку => сохранить.

Далее 52 — электроника двери переднего пассажира такая же, только кодировка посмотри. Там все по-другому. Таким же образом прибавляем 64 и сохраняем. То же и с задними дверями.

Кодирование поддержки фонарей в дверях Passat B7

Для левой стороны машины кодирование производится в блоке 42м, для правой — в 52м. Все следующие примеры относятся к блоку 42.

Входные двери:

Блок 42 (электроника двери водителя) => Кодировка 07 => Устройство с индексом 0 (оставить без изменений) => Байт 2 => бит 6 => 1

Фонари в дверях вместо отражателей в Passat B7

Кодировка передней двери Passat B7 для активных фар

Задние двери:

Задние двери Passat B7 подключаются по шине LIN и не имеют собственного блока в шлюзе. Поэтому для кодирования мы используем тот же блок 42, что и входные двери, но кодируем устройство с индексом 1 (а не 0, как для входных дверей). Это показано ниже на скриншотах.

Блок 42 (электроника двери водителя) => Кодировка 07 => Устройство с индексом 1 (выберите из выпадающего списка) => Байт 2 => бит 6 => 1

Фонари в дверях вместо отражателей в Passat B7

На этом работа завершена! Нам нравится освещение дверей, и мы напоминаем о безопасности дорожного движения.
