Volkswagen T4 — предохранители и реле

Volkswagen T4 — предохранители и реле Фольксваген

Volkswagen Transporter T4 — представляет 4-е поколение легендарной серии Transporter. Эта модель выпускалась в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах с дизельными и бензиновыми двигателями с разной колесной базой: короткой и длинной и разной высоты крыши. Также на T4 Volkswagen продолжил линейку роскошных моделей Caravelle, California и Multivan. В нашем материале мы покажем расположение всех сторон электронного управления и подробное описание назначения предохранителей и реле Volkswagen T4 с блок-схемами, на которых они расположены, и их фотографиями. Обратите внимание на предохранитель, отвечающий за прикуриватель. В заключение мы предложим для скачивания схемы подключения в формате pdf.



VW T4



Фактическое назначение предохранителей может отличаться от представленного и зависит от года выпуска и уровня электрооборудования Т4.

Видео:Фольксваген Транспортер Т4 предохранители, реле, электросхема с описанием и схемами блоковСкачать

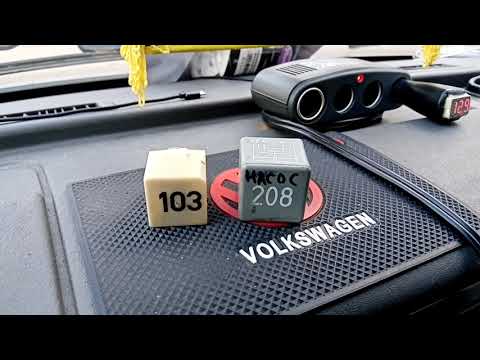

Фольксваген Транспортер Т4   предохранители, реле, электросхема с описанием и схемами блоков

Расположение блоков

Общая схема



Общие положения в T4



Описание

1Блок управления кондиционером 1 — с автоматическим регулированием температуры — в панели управления отопителем спереди
2Блок управления кондиционером 2 — с автоматическим регулированием температуры — в панели управления отопителем, сзади — в средней стойке
3Блок управления вентилятором испарителя (A / C) — с задним A / C — За правой задней панелью обивки
4Блок управления 1 электродвигателя вентилятора кондиционера / отопителя — с автоматическим регулированием температуры — передняя часть — блок вентилятора
5Блок управления 2 электродвигателя вентилятора системы кондиционирования / отопления с автоматическим регулированием температуры — задняя часть — нижняя часть кузова, центральная часть
6Антенный усилитель — за приборной панелью со стороны пассажира
7Резистор генератора — рядом с дополнительными реле — CV / AUF, с генератором 150 А / автоматической коробкой передач / автоматическим контролем температуры — за центральной частью приборной панели
восемьДополнительный аккумулятор — под сиденьем водителя
девятьАккумуляторная батарея
10Блок управления сигналом центрального замка — за панелью приборов
одиннадцатьБлок круиз-контроля (с дроссельным электродвигателем) — регулировка скорости контролируется ECM
12Модуль круиз-контроля (без электродвигателя дроссельной заслонки) — за панелью приборов со стороны пассажира
13Диагностический разъем (DLC) — комбинация приборов, сторона водителя
14Блок диагностики — 05/99 (кроме AAC / ABL / AET / AES / AJA) — в комбинации приборов
15Реле электродвигателя вентилятора охлаждения — за левой фарой
16Резистор 1/2 электродвигателя вентилятора системы охлаждения — За левой фарой
17Блок управления подогревателем охлаждающей жидкости (с дополнительным подогревателем — D3W / B4W / D4W) — в отопителе — днище, в центре
18Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W / D7W) — за приборной панелью, со стороны пассажира
19Предупреждающий зуммер давления масла в двигателе — в блоке управления приборной панелью
21 годБлок предохранителей и реле, комбинация приборов 1
22Блок предохранителей и реле 2, приборная панель — под приборной панелью Блок предохранителей и реле 1
23Блок предохранителей / реле, приборная панель 3 — над приборной панелью Блок предохранителей / реле 1
24Блок предохранителей и реле, панель приборов 4 — за панелью приборов, по центру
25Блок предохранителей и реле на сиденье водителя — под сиденьем
26Блок предохранителей / реле, моторный отсек — с питанием от аккумуляторной батареи
27Дополнительный предохранитель (5A / 7,5A / 10A) — на задней панели блока аудиосистемы
28 годДополнительный предохранитель (10А) — на задней панели блока управления навигационной системой
29Предупреждающий зуммер фары не выключены — в блоке управления приборной панелью
тридцатьРезистор электродвигателя вентилятора отопителя — ручное регулирование температуры — блок вентилятора, передний
31 годЗвуковой сигнал 1/2 — за передним бампером
32Блок управления иммобилайзером — за панелью приборов
33Рамочная антенна иммобилайзера — возле замка зажигания
34Реле указателей поворота, реле аварийной сигнализации — в выключателе аварийной сигнализации
35 годБлок управления комбинацией приборов / цифровой многофункциональный дисплей — в комбинации приборов
36Датчик наружной температуры — за передним бампером
37Блок управления обогревом сиденья водителя — в переключателе обогрева сиденья
38Блок управления подогревом сиденья пассажира — в переключателе подогрева сиденья
39Блок управления SRS — под панелью приборов, по центру
40Электрооборудование люка
41 годБлок управления темой — в дисплее навигационной системы
42Блок управления телефонным интерфейсом — за панелью приборов
43 годЭлектронный блок управления коробкой передач — рядом с блоком управления двигателем
44 годДатчик скорости автомобиля — коробка передач

Видео:блок предохранителей vwt4Скачать

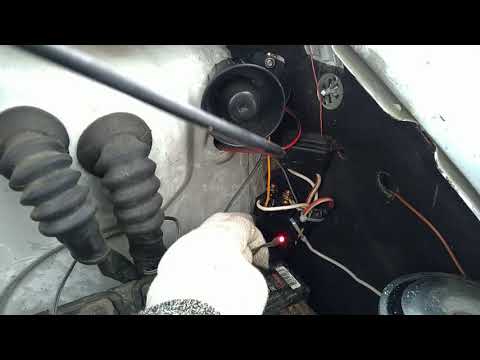

блок предохранителей vwt4

Блок в салоне

Главный блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелких вещей.



Т4



Основной блок

Фото пример



Фото агрегата в салоне



Схема



схема предохранителя Т4



Назначение реле

  1. (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
  2. (174) Реле стеклоочистителя / омывателя заднего стекла
  3. (30/109) Реле управления двигателем
  4. (18) Реле вспомогательной цепи зажигания 1
  5. Бронировать
  6. (22/21) Реле аварийной вентиляции (с повторителями указателей поворота на крыше)
  7. (95) Реле насоса омывателя фар
  8. (99) Реле прерывистой работы стеклоочистителя / омывателя
  9. (36) Предупреждающий зуммер фар
  10. (53) Реле противотуманных фар
  11. (53) Реле звукового сигнала
  12. (167) Реле топливного насоса

Расшифровка предохранителей

110А Левая фара — ближний свет, проверка дальности света
210А Правая фара — ближний свет, проверка дальности света
3Подсветка номерного знака 10А
415A Задний стеклоочиститель, реле 2 цепи дополнительного зажигания, доп. Оборудование
515A / 20A Стеклоочиститель / омыватель, нагреватели форсунок омывателя (05/01)
630A Система кондиционирования, электродвигатель вентилятора отопителя
710A Передний правый / задний правый габаритные огни
восемь10А Передний левый / задний левый фонарь
девять20A Обогрев заднего стекла, обогрев наружного зеркала заднего вида
1015A Противотуманные фары, противотуманные фары
одиннадцать10А левая фара дальнего света
1210A RH дальний свет
13Звуковой сигнал 10А
1410A Система ABS (с ESP), система управления автоматической коробкой передач, дополнительное оборудование, центральный замок, круиз-контроль, электрические стеклоподъемники, зеркала заднего вида с электроприводом, фонарь (и) заднего хода
1510A Система управления двигателем, Нагреватель вентиляции картера, Система круиз-контроля, Датчик скорости автомобиля
1615А Индикатор АБС, лампа освещения перчаточного ящика, указатели поворота, иммобилайзер, панель приборов
1710А Дополнительный отопитель
1820А Система управления двигателем, топливный насос
1910A Блок управления электродвигателем вентилятора охлаждения, электродвигатель насоса охлаждающей жидкости
ветрыСтоп-сигналы 10А
21 год15А аудиосистема, диагностический разъем (DLC), освещение салона, навигационная система
22Предохранитель прикуривателя 10А, магнитола

Предохранитель №22, 10А, отвечает за прикуриватель.

Дополнительный блок предохранителей

Находится под основным блоком.



дополнительный ряд предохранителей



Обозначение

1Разъем питания аксессуаров 15А
2Электрический разъем прицепа 15А
310A Идентификационный световой сигнал на крыше
420A Дополнительный отопитель (AC V / AH Y / AJT / AU F)
510А антиблокировочная тормозная система (АБС)
6По телефону
7Такси 15А
восемь10А Крышный вентилятор
девять15А аудиосистема, комбинация приборов
1015А Центральный замок
одиннадцатьПодогрев сидений 15А
1230А Обогрев зеркал заднего вида, обогрев заднего стекла
13ПО телефону (ACV / AH Y / AJT / AU F)
1430A Кондиционер — автоматический ручной контроль температуры
1520А Дополнительный отопитель

Дополнительный блок реле 1

Расположен в верхней части основного блока.

Схема



Дополнительные реле Transporter T4



Описание

1(53) Реле насоса охлаждающей жидкости
2(125) Реле контроля холостого хода (AM)
3(137) Блок управления свечами накаливания (ABL)
4(53) Реле 2 вспомогательных цепей зажигания (некоторые модели)
5(53) Реле дополнительных цепей зажигания 2 (AES, с кондиционером)
F1(30) Предохранитель стеклоподъемника
F2(15) Блок управления двигателем
F3(15) Привод

Дополнительный блок реле 2

Он находится за приборной панелью по центру.

Схема



Блок реле Transporter T4 2



Обозначение

1(106) Реле дополнительного отопителя
2Реле переключателя аудиосистемы / динамика телефона
3(53) Реле электродвигателя вентилятора отопителя — задний (горячий воздух)
4(114) Реле электродвигателя вентилятора отопителя — автоматическое регулирование температуры
5(152) Реле клапана охлаждающей жидкости радиатора (задний отопитель)
6(38) Реле исполнительного механизма переключения воздухозаборника (кондиционер / обогреватель)
7(53) Реле генератора (AES, с генератором на 150 А)
восемь(53) Реле генератора (ACV / AUF, с генератором 150A / автоматическим переключением передач / автоматическим контролем температуры)
девять(175) Реле выключателя блокировки пуска / реле фонарей заднего хода
10(87) Блок управления соединения ступицы колеса

Еще один блок можно разместить под сиденьем водителя. Здесь можно найти следующие позиции: (214/426) реле дополнительного аккумулятора, (403) реле дополнительного отопителя, (30A) дополнительная система жидкостного отопления, (5A) розетки и т.д.

Видео:Фольксваген Транспортер, VW T4, схема предохранителейСкачать

Фольксваген Транспортер, VW T4, схема предохранителей

Блок под капотом

Этот блок находится на крышке перед аккумулятором.

Схема



Схема под капотом



Расшифровка

1Реле свечи накаливания 60А
2Двигатель вентилятора охлаждения 50А
3Двигатель вентилятора охлаждения 50А
450A Антиблокировочная тормозная система (ABS)
5Генератор 110A / 150A / 175A
630A Система поддержания стабильности обменного курса
7Антиблокировочная тормозная система 30А (с ESP)
восемь5A Система поддержания стабильности обменного курса

Видео:Фольксваген Транспортер, VW T4, Какой предохранитель за что отвечаетСкачать

Фольксваген Транспортер, VW T4, Какой предохранитель за что отвечает

Электросхема Volkswagen Т4
