Замена дворника на Audi A6

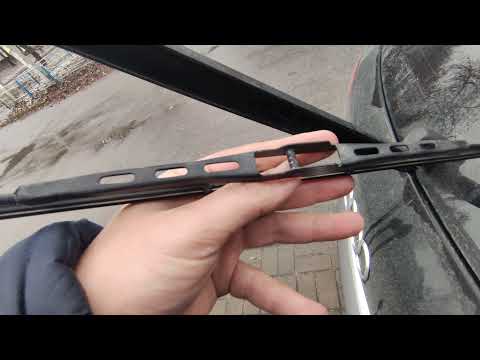

Видео:Как заменить щётки стеклоочистителя на AUDI A6 (C6) [ВИДЕОУРОК AUTODOC]Скачать

Ремонт трапеции дворников Ауди А6 С5

В общем, еще вчера озадачился переборкой трапеции. Зимой при сильных морозах (выше -20) трапеция остановилась посередине и застряла в этом положении. Понятно, что зимой это сложно исправить и холодно. Вчера все сделал…

Кроме того, дворники не останавливаются в исходном положении, но могут закончить свое движение в любом месте и застрять там, например, вертикально.

В большинстве случаев из-за того, что со временем в втулках (штифтах) дворников смазка высыхает или смывается водой, они начинают заклинивать и могут включаться трапециевидная ось мотора, из-за чего мои дворники не вернулись в исходное положение.

Подробное видео о том, как снять и отремонтировать трапецию стеклоочистителя Audi A6 C5:

1) Вот что понадобится для разборки: всевозможные ключи на 10, 8, 13, молоток, съемник. (без трапеции не снимешь), смазки, наждачной бумаги, отверток . или новой трапеции, терпения и свободного времени

2) Открываем капот, отсоединяем аккумулятор (сразу говорю, что делал это не раз и отключал на всякий случай).

3) С помощью отвертки приподнимите капюшон на поводках дворников. Далее видим гайку на 13. Отрываем и откручиваем, но не до конца (чтобы не испортить нитку поводка).

Чтобы оторвать поводок, понадобится съемник. Использовал старый горшок для экстракции мячей (единственное, что осталось от Жигулей полезного: D). Но у некоторых рычаги снимали без съемника, а с приложенным усилием. Главное — резко дернуть.

Подошел с одной стороны, а со второй немного пострадал… Потом снимаем поводки (чтобы снять поводок, прижимаем пружину к стеклу). Сняв поводки, снимите пластик, идущий после поводков.

4) Далее откручиваем три винта на 10 креплений (два к поводкам и один к мотору дворника). Я не мог вынуть двигатель, не сняв непонятную штуковину). Скорее всего это блок управления дворниками.

Для этого откручиваем пять саморезов по 8 шт, снимаем крышку блока. Сам блок держится на двух кубиках по 10: один снаружи, а второй внутри. Чтобы вынуть, отсоединил разъемы: два на самом блоке и штуки 4-5 внизу блока. Все разъемы имеют цветовую маркировку и не путают их.

Но лучше попробовать вытащить трапецию, не откручивая блок управления, так как там прокладка и то, если все не плотно установлено, вода может попасть в кабину.

Некоторые писали, что вытаскивать трапецию нужно в два этапа: сначала нужно опустить дворники (условно просто включить зажигание и немного повернуть трапецию), а когда выйдет половина трапеции, нужно поднять дворники выпустить вторую часть.

5) После этого я смог сдвинуть блок и вынуть всю трапецию вместе с мотором. Не забудьте снять разъем с электродвигателя стеклоочистителя.

Грязь, которую я там увидел, меня удивила . даже ради нее можно было все различить…

6) Приступаем к разборке трапеции: снимаем стопорное кольцо, под ним обычная шайба. Попробуем, как устроена трапеция — мы удивлены.

Вставляем гайку еще раз (чтобы не повредить резьбу) и молотком осторожно вытаскиваем втулку (можно через деревянную брусочку.

Снова удивляемся, что смазки нет вообще . есть вода и она видимо замерзла при минусовых температурах.

Внутри на вид медь . если на рукаве заметна ржавчина, можно пройтись по ней наждачной бумагой. Одна доска вышла легко, второй пришлось помучиться. Там было кисло.

Смазал штатной смазкой для шруза (она осталась с 80-х). Собирать в обратном порядке — пока не разучишься. Кстати, если ваши дворники на Audi A6 C5 не возвращаются в исходное положение, трапеция на оси тягового мотора поворачивается.

Если дворники снова заклинивают, я знаю, как разобрать и заменить.

Соберите в обратном порядке.

Пардон за фото — фотал на телефоне а потом пришлось помыть для полноценного фото, нужна еще пара чистых рук.

Потому что, как только начинаю разбирать пару, сразу идет дождь, он был не сильный. Спасибо за внимание.

Видео:Как заменить щётки стеклоочистителя дворники в Audi A6 C6 рестайлингСкачать

Дворники
Audi A6 C5. Общая информация. Руководство пользователя

Ручка стеклоочистителя активирует режимы стеклоочистителя и автоматического стеклоочистителя и омывателя.

Положения ручки стеклоочистителя:

Старт-стопный режим

• Чтобы включить стеклоочиститель на короткое время, опустите ручку в положение 1.

Прерывистый режим

• Переведите ручку в фиксированное положение 2.
• Ручка A изменяет продолжительность периодического включения стеклоочистителя.

Медленный режим

• Переведите ручку в фиксированное положение 3.

Будет полезно: Ремонт и замена ГБЦ на Audi своими руками — Инструкция по ремонту и замене ГБЦ на автомобиле Audi

Ускоренный режим

• Переведите ручку в фиксированное положение 4.

Совместная работа стеклоочистителя и омывателя в автоматическом режиме

• Потяните ручку в положение 5.
• Отпустите ручку. Омыватель ветрового стекла выключается, и ножи продолжают работать примерно 4 секунды.

Неисправность

Установите ручку в исходное нулевое положение.

Система стеклоочистителей и омывателей работает только при включенном зажигании.

Продолжительность интервалов прерывистого режима также зависит от скорости автомобиля.

Форсунки стиральной машины нагреваются при включении зажигания.

Осторожно. В случае замерзания перед первым включением стеклоочистителя убедитесь, что лезвия не замерзли! Иначе можно повредить не только щетки стеклоочистителя, но и электродвигатель стеклоочистителя!

Видео:Замена резинок дворников Audi A6 C7 VAGСкачать

Устройство очистки фар

Омыватель фар предназначен для очистки фар.

При включенном свете переведите ручку в положение 5 (совместная работа стеклоочистителя и омывателя в автоматическом режиме) и удерживайте ручку в этом положении более 1 с.

Для очистки форсунки омывателя фар выбрасываются под давлением воды.

Регулярно удаляйте стойкие загрязнения (следы насекомых) с фар, например, при заправке).

Для сохранения работоспособности системы в зимних условиях очистите гнезда форсунок стиральной машины от снега, а также удалите лед с помощью аэрозольного антиобледенителя.

Видео:Замена дворников Audi RS6Скачать

Замена щеток стеклоочистителя

Кроме автомобиля с 4-цилиндровым двигателем

Для хорошей видимости необходимы надежные щетки стеклоочистителя.

Удаление кисти

• Отодвиньте рычаг стеклоочистителя от стекла.
• Переместите фиксатор пружины щетки в направлении стрелки A.
• Снимите щетку B с гнезда рычага стеклоочистителя.

Установка кистью

• Сдвиньте пружинный фиксатор новой щетки назад. Видно гнездо кисти.
• Установите новую щетку стеклоочистителя в корпус C рычага стеклоочистителя.
• Переместите стопор пружины стеклоочистителя в направлении стрелки D. Вы должны услышать слышимый щелчок стопора пружины на рычаге стеклоочистителя.

Внимание

• Регулярно очищайте щетки средством для мытья стекол, чтобы не было разводов (дефектов стекла). В случае стойких загрязнений, например, остатков насекомых, рекомендуется очистить кисти губкой или тканью.
• Из соображений безопасности меняйте щетки один или два раза в год.

Видео:Что будет если Не поменять Дворники на Автомобиле - замена щёток стеклоочистителяСкачать

Замена щеток стеклоочистителя на автомобилях с 8-цилиндровым двигателем

Для хорошей видимости необходимы надежные щетки стеклоочистителя.

Удаление кисти

• Отодвиньте рычаг стеклоочистителя от стекла.
• Поместите кисть под прямым углом к ​​руке.
• Сожмите пружину A
• Освободите стеклоочиститель, перемещая его в направлении стрелки B.
• Снимите щетку с рычага в направлении, противоположном стрелке B.

Установка кистью

• Наденьте новую щетку на рычаг в направлении стрелки B.
• Перемещайте щетку в направлении, противоположном стрелке, вверх, пока не почувствуете, как пружина застегивает рычаг.

При установке щеток направляющих воздуховодов убедитесь, что лезвие обращено вниз.

Видео:Снятие и переборка трапеции стеклоочистителей Audi A6 C6 (VAG)Скачать

Ремонт реле стеклоочистителя ОТ и ДО

В конце концов решил что-то сделать с трастушками дворников, так как у них просто получилось произвольное количество качающихся и остановочных точек.
Так как информацию приходилось собирать понемногу, я решил помочь новичкам (то есть мне самому) предоставить подробную инструкцию по ремонту реле своими руками.

Итак, чтобы добраться до реле нам понадобится простая отвертка и торкс Т25. Для начала нам нужно снять боковую крышку, за которой спрятан блок предохранителей. Он расположен в левой части приборной панели вот

Красная стрелка указывает, где вы должны взять его отверткой и снять крышку.

Затем с помощью torx откручиваем два болта, расположенные в точках, отмеченных стрелками,

болт в правом верхнем углу ниши для небольших изменений

а самый труднодоступный (откручивать придется только наощупь) в правом верхнем углу ниши рулевой колонки «для документов”.

Вот и все, теперь вы можете удалить этот кусок панели.

Далее нашему взору открывается релейная панель. Нас интересует реле № 377 (или 197 или иначе отвечающее за дворники). Проверить, какое оживление управляет дворниками, довольно просто: включите дворники и коснитесь каждого из них пальцем. Под какими будут слышны щелчки — вот и все.

Вытаскиваем больного, берем бутылку пива и чешем дома (ну или в гараже можно )

Вам понадобится пара разборных ножей. После размыкания реле мы увидим только такую ​​картинку (реле не одно, а два). Красная стрелка указывает на мою проблему: контакты сгорели.

Обратите внимание на одиночный конденсатор на плате (отмечен зеленой стрелкой). Если он опух, значит, скорее всего, в нем ваша проблема. У меня 47 микрофарад на 25 вольт. Посмотрите, какой у вас есть, и замените его таким же. Здесь важна полярность!!

Поскольку очевидной проблемой было подгорание контактов на надежном правом, я начал их чистить ланцетом (это разновидность скальпеля, только со сменными лезвиями), предварительно сняв пружину для более удобного доступа к рабочей поверхности. Увидеть, насколько добросовестно вы почистили контакты, практически нереально, поэтому чистку следует продолжать до мысли: «да, гной, если куплю новый”.

Будет полезно: Ремонт и замена масляного насоса на Ауди А4 своими руками — Инструкция по ремонту и замене масляного насоса на автомобиле Ауди А4

Также на всякий случай (ну или если не обнаружилось внешних косяков, типа ожогов) припаиваем контакты с монтажной стороны платы.

Синей стрелкой обозначена микросхема, контакты которой распаяны на ваш страх и риск. Желтая стрелка (как на предыдущем изображении) указывает резисторы. И если контакты первого можно без опасений паять, то с контактами второго лично я не решился. Да и резисторы горят КРАЙНЕ редко.

Затем проводим всю процедуру сборки в обратном порядке и, если повезет, радуемся сэкономленной паре тысяч рублей.

PS Небольшие часто задаваемые вопросы:
В: Зачем сваривать?
О: Со временем между стержнем радиодетали и оловом может образоваться оксидный слой, который не будет проявляться наружу, но контакта не будет. Среди радиолюбителей это явление известно как «холодная сварка». Расплавляя олово, мы термически разрушаем этот слой, восстанавливая контакт.

В: Я кое-что читал о том, как затянуть-ослабить пружину и как согнуть медную пластину релейшки.
A: Не волнуйтесь. Либо он здесь, либо нет. Изменение геометрии этих деталей не повлияет. Контакты должны быть чистыми.

Если ничего из того, что я здесь написал, уже не помогло, то либо катушка еще не заменена, либо вы выбираете в сторону трапеции.

Видео:Замена дворников Audi A6C6 Заміна щітки склоочисникаСкачать

Как правильно и быстро поменять дворники своими руками?

Замена щеток стеклоочистителей — вопрос, с которым рано или поздно столкнется каждый водитель. Как снять щетки стеклоочистителя, как их заменить и предотвратить поломку — ниже в статье.

Видео:Ауди А6 С7 Замена щёток стеклоочистителей (дворников)Скачать

В каких случаях щетки нуждаются в замене?

Все знают, что такое «дворники» — это особое приспособление в виде рычага и щетки для очистки лобового, а иногда и заднего стекла. Они могут быть в рамке и без рамки. В первом варианте это движущиеся части, удерживающие очищаемую поверхность на ветровом стекле.

Механизм очистки стекла

К сожалению, этот вид довольно нежный, так как беззащитен от снега и дождя, которые со временем превращаются в лед и повреждают поверхность каркаса. Кроме того, чистящая часть плохо держится на поверхности и, следовательно, недостаточно хорошо очищается.

Второй вариант удобнее, потому что у безрамных вместо «рокеров» есть пружина, которая оказывает давление и прижимает деталь к лобовому стеклу. Поскольку они изготовлены из резины, они быстро изнашиваются. Поэтому время — одна из причин, по которой необходимо демонтировать. Признак неисправности — полосы на лобовом или заднем стекле. Это означает, что дворники не выполняют свою функцию.

Конечно, демонтаж самих очистных устройств — это лишь небольшая часть работы. В конце концов, дворники — отличный механизм, состоящий из разных частей. Но, конечно, демонтажу поддаются довольно часто, так как являются расходным материалом. Вы можете узнать, как заменить щетку стеклоочистителя, ниже.

Фотогалерея «Пошаговая инструкция по замене»

На фото ниже представлена ​​пошаговая схема действий по замене деталей дворника.

Видео:Устранение масложора 1.8 / 2.0 TFSI AudiСкачать

Инструкция по снятию и замене дворников

Заменить израсходованный материал очень просто и вы можете сделать это самостоятельно. Единственное, что нужно сделать, это купить новую деталь, исходя из размера старой. Ведь дворники часто отличаются друг от друга по длине, и это тоже важно учитывать.

Разборка проходит поэтапно:

1. Рычаг расположен вертикально и снят с лобового стекла. Важно держать его аккуратно, чтобы не пораниться. Если он вылезет, это может повредить стекло.
2. Теперь нужно открыть колпачок держателя и потянуть кисть вниз, крепко удерживая держатель.
3. Далее нужно взять ранее сохраненную деталь, надеть ее на спицу и закрыть заглушкой. Теперь потяните его вниз, чтобы выровнять. На этом операция завершена, и вы можете запустить еще один очиститель окон. Снято так же (видео TheBrandConnect).

Особенности замены задних дворников

Есть некоторые модели автомобилей, на которые также не будет лишним установить дворники. Схема установки на задних окнах сильно отличается от установки очистителя стекол на передних окнах. В случае установки задних дворников невозможно сказать, как поменять дворники, ведь все автомобили разные и подход к ним индивидуальный. Например, можно взять обычную Ладу Калина универсал.

1. На дворнике есть стопорная гайка, а над ней — защитный элемент. Этот металлический колпачок нужно поднять.
2. Затем берем ключ на 10 и осторожно, чтобы под него не упала шайба, откручиваем гайку. Теперь слегка поверните устройство и осторожно потяните его на себя. Он прыгнет без проблем. Впоследствии механизм можно будет снять для очистки окон.
3. Теперь на разобранном устройстве нужно вытащить деталь и отверткой ослабить защелку, удерживающую деталь на рычаге. Вы можете заменить его так же, как и передние дворники. При покупке щеток нужно обращать внимание на складку кисти, ведь это тоже влияет на качество уборки.

Будет полезно: Ремонт и замена стеклоочистителя на Ауди своими руками — Инструкция по ремонту и замене дворника на автомобиле Ауди

Разнообразие конструкции

Видео:ДВОРНИКИ / Замена дворников на бескаркасныеСкачать

Заключение

Делая вывод из всего вышесказанного, отметим простоту замены как переднего, так и заднего стекла. Разница лишь в том, что задние стекла индивидуальны и к ним нужно подходить индивидуально. Разобраться в этой ситуации не составит труда, если вы сосредоточитесь на советах по удалению и замене, выделенных выше.

Последнее, что нужно сказать, это то, что за механизмами необходимо тщательно ухаживать, чтобы обеспечить их «долгую жизнь». Петли на дворниках очень уязвимы. Их необходимо периодически очищать от пыли и любых загрязнений и смазывать, чтобы прибор хорошо удалял грязь со стекла. Тогда проблема, как заменить щетки стеклоочистителя, отпадет сама собой.

Механизм мытья окон

Видео:Как поднять дворники Детейлинг Тольятти. GRpro_detailingСкачать

Видео «Замена заднего очистителя окна Toyota Rav4»

Благодаря этому видео от автора Александра Беляева вы можете узнать, как заменить щетку заднего дворника.

Видео:Что Делать Если Заклинили Дворники - Снятие и Переборка Трапеции Без Снятия Блока ЭБУСкачать

17.19 Проверка функционирования и замена мотора стеклоочистителей

Функциональная проверка и замена электродвигателя стеклоочистителя

Дворники

ПОРЯДОК ВЫПОЛНЕНИЯ

Если электродвигатель стеклоочистителя вообще не работает, сначала проверьте состояние предохранителя (Раздел Предохранители — общая информация). Проверьте работу переключателя стеклоочистителя (Раздел «Проверка правильности работы и замена универсального переключателя на колонке рулевого управления). Снимите автоматический выключатель с монтажного блока предохранителей (раздел Предохранители — общая информация). С помощью омметра измерьте сопротивление на клеммах. Если сопротивление равно нулю, замените переключатель. Снимите приводной двигатель стеклоочистителя (см. Шаги 1-5). Поверните ключ зажигания в положение ON. При выключенных дворниках измерьте сопротивление между выводом 4 разъема двигателя и массой. Показание должно быть нулевым. Если нет, восстановите неровную почву. Расположение выводов электрического разъема электродвигателя стеклоочистителя. Когда переключатель стеклоочистителя находится в режиме низкой скорости, измерьте напряжение на выводе 5. Оно должно быть равным напряжению аккумуляторной батареи. Если это так, но двигатель выходит из строя, значит, он неисправен и требует замены.

ПОРЯДОК ВЫПОЛНЕНИЯ

Очиститель стекол задней двери

ПОРЯДОК ВЫПОЛНЕНИЯ
